Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. BOTTOM COVER

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

5

6

7

8

8

9

10

11

12

13

13

13

13

14

14

15

15

16

16

17

17

18

18

19

19

20

21

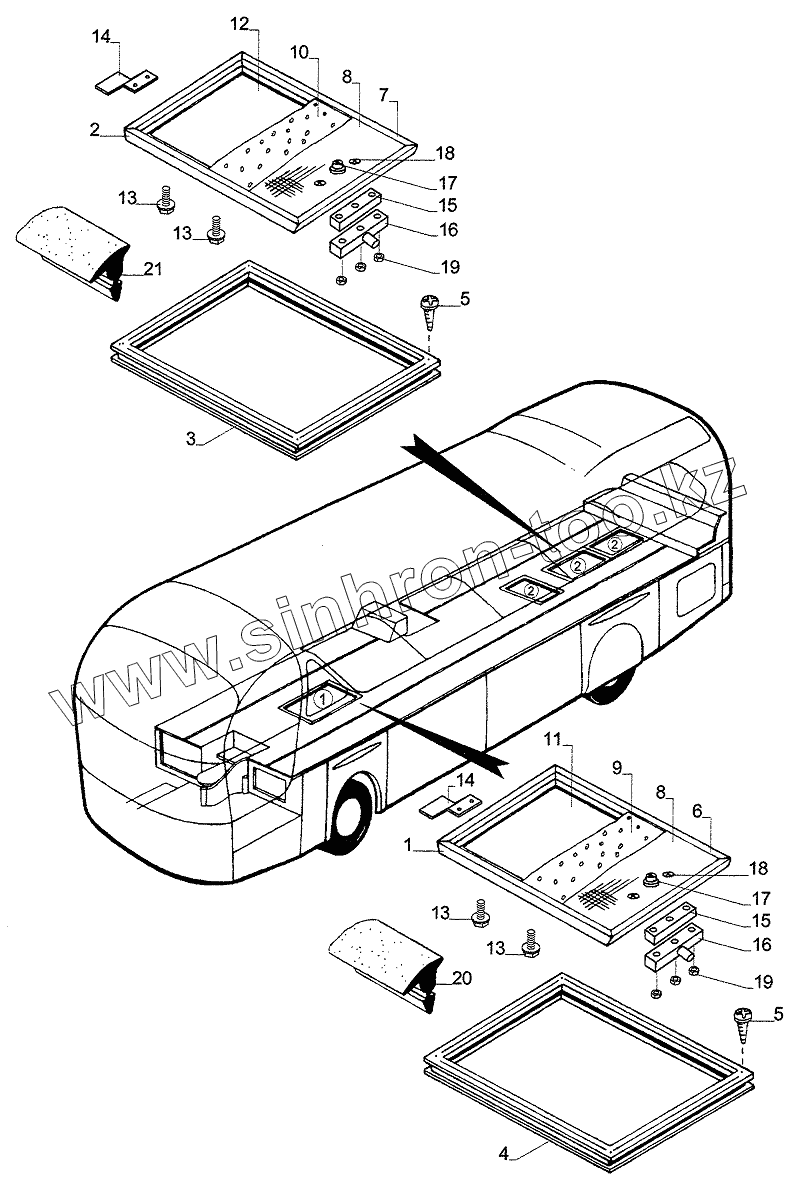

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1926.807.00		BOTTOM COVER
2	1926.808.00		BOTTOM COVER
3	SIEHEPOS.2		RUBBER SECTION
4	SIHEPOS.1		ALUMINIUM FRAME
5	5010.000.00		SCREW 4,2X32
6	SIEHE2		BOTTOM COVER 505X600mm
7	SIEHE1		BOTTOM COVER
8	FLORCARPET		FLOR CARPET
9	1708.030.10		INSULATING MATERIAL
10	1708.030.10		INSULATING MATERIAL
11	1911.024.00		WООD РLАТЕ, 12mm, 570Х475mm
12	1911.024.00		WООD РLАТЕ, 12mm, 570Х475mm
13	5110.020.00		SCREW M3.9X13
14	1712.002.03		ALUMINIUM SHEET
15	PLASTICPAD		PLASTIC PAD
16	2302.542.00		LOCK
17	LOCK		LOCK
18	5084.48.00		SCREW M6X35
19	5095.004.00		NUT M6
20	RUBBER SECTION		RUBBER SECTION
21	RUBBER SECTION		RUBBER SECTION

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
