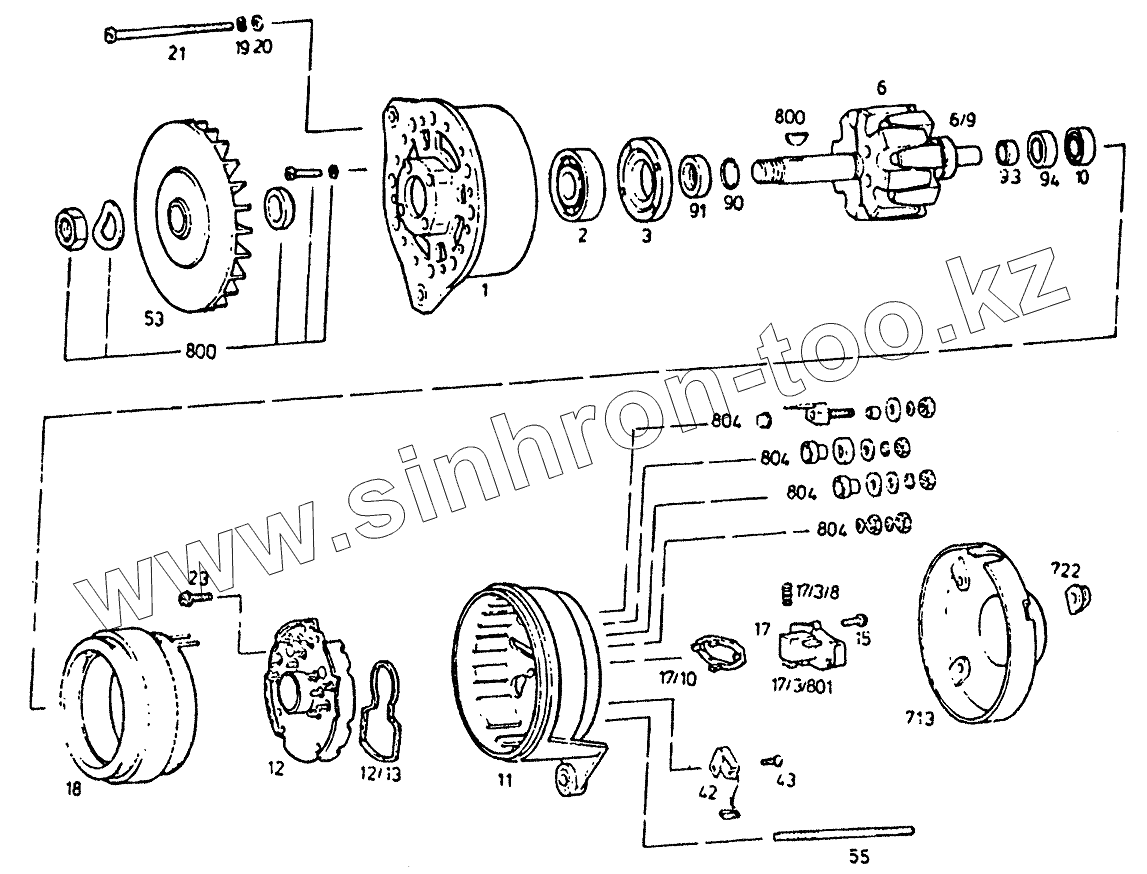

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. ALTERNATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
6
6
6/9
10
10
10
11
12
12
12/13
15
17
17
17
17
18
19
20
21
23
42
43
53
55
90
91
93
94
713
722
800
800
804
804
804
804
Позиция на иллюстрации Заводской номер детали Название детали
1 DRIVEENDSHIELD DRIVE END SHIELD
2 DEEP-GROOVEBALL DEEP-GROOVE BALL
3 COVERPLATE COVER PLATE
6 ROTOR ROTOR
6/9 RING RING
10 BEARING SILENT BEARING
11 RING RING
12 RECTIFIER RECTIFIER
12/13 SEAL SEAL
15 WASHERANDSCREW WASHER AND SCREW AS
17 REGULATOR TRANS ITOR REGULATOR
COMPRESSIONSPRING COMPRESSIONSPRING COMPRESSION SPRING
CARBON-BRUSH CARBON-BRUSH CARBON-BRUSH SET
GASKET GASKET GASKET
18 STATOR STATOR
19 screw screw
20 screw screw
21 WASHER washer
23 WASHERANDSCREW WASHER AND SCREW AS
42 SUPPRESSIONCAPACIT. SUPPRESSION CAPACIT.
43 WASHER washer
53 0103.110.01 FAN
55 STUD STUD
90 RETAINER RETAINER
91 RING RING
93 RING RING
94 0103.100.18 RADIAL SEAL
713 0103.112.00 AIR INTAKE COVER
722 1511.918.00 GROMMET
800 PARTSSET PARTS SET
804 PARTSSET PARTS SET
