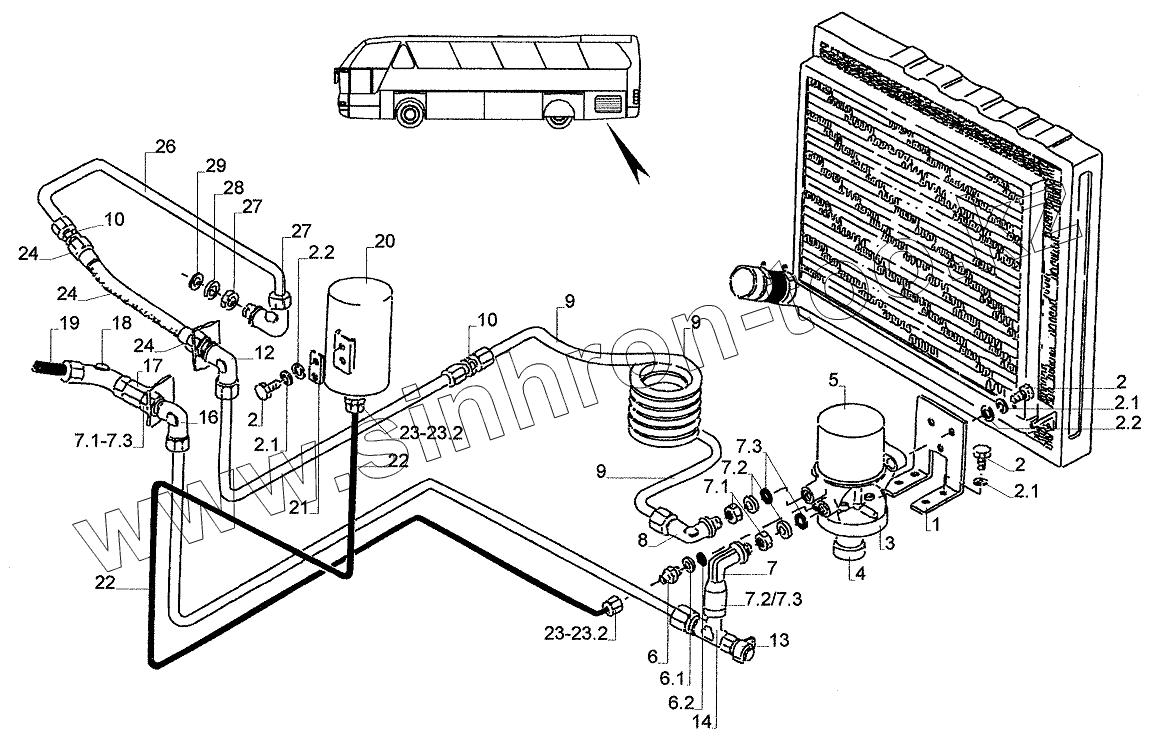

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. AIR DRYER

Тип техники

Марка

Модель

Схема

1

2

2

2

2.1

2.1

2.1

2.2

2.2

3

4

5

6

6.1

6.2

7

7.1

7.1

7.2

7.2

7.3

7.3

7.3

8

9

9

9

10

10

12

13

14

16

17

18

19

20

21

22

22

23

23

23.1

23.2

23.2

24

24

24

26

27

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1122.903.00		HOLDER FOR AIR DRYER
2	5070.011.00		SCREW
2.1	5020.013.01		SPRING RING
2.2	5010.007.01		MEDIUM WASHER
3	1102.748.30		AIR DRYER
4	1102.470.10		MUFFLER
5	1102.736.03		CARTRIDGE
6	1104.252.00		STUD
6.1	1104.129.01		RING
6.2	1104.128.01		RUBBER RING
7	1104.420.00		SCREWING
7.1	1104.664.00		UNION NUT
7.2	1104.129.00		RING
7.3	1104.128.00		RUBBER RING
8	1104.410.00		SCREWING
9	1121.004.10		СООLING СОIL
10	1104.151.00		SCREWING
11	1101.009.00		BRAKE PIPE TUBE
12	1104.411.00		SCREWING
13	1104.754.00		TEST CONNECTION
14	1104.421.00		SCREWING
15	1101.008.00		BRAKE PIPE TUBE
16	1104.408.00		SCREWING
17	1104.512.00		COLLAR
18	1104.334.00		АNGLЕ SСRЕWING
19	1101.107.00		PLASTIC PIPE
20	1101.570.00		AIR TANK
21	HOLDER		HOLDER
22	1101.101.00		ВRАКЕ АIR UNЕ
23	1104.651.00		UNION NUT
23.1	1104.631.00		SLEEVE
23.2	1104.611.00		INSERT
24	1101.247.00		TEFLON HOSE
25	1104.127.01		ZINC RING
26	1101.009.00		BRAKE PIPE TUBE
27	1104.411.00		SCREWING
28	0121.162.40		THRUST RING
29	0121.162.30		GASKET RING
