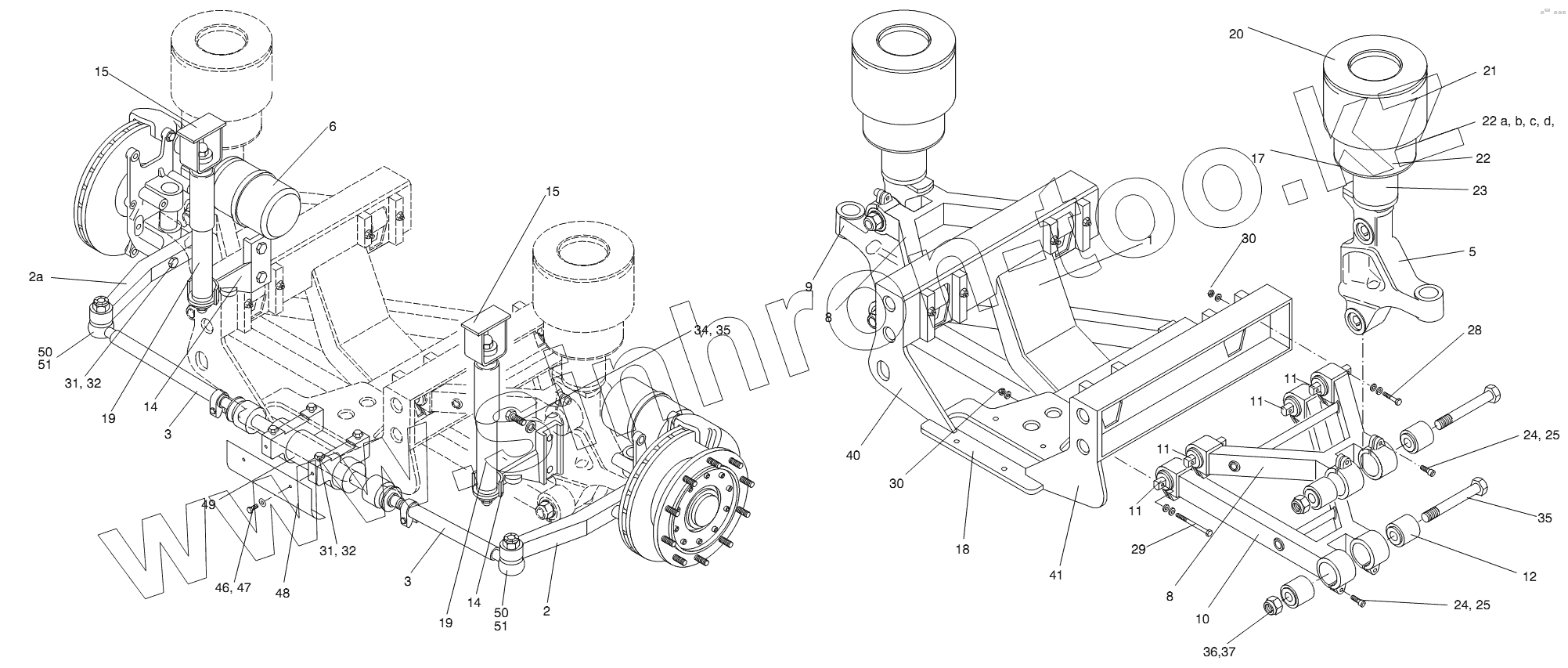

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E3. TRAILING AXLE
1
2
2a
3
3
5
6
8
8
9
10
11
11
11
11
12
14
14
15
15
17
18
19
19
20
21
22
22a
22d
23
24
24
25
25
28
29
30
30
31
31
32
32
34
35
35
36
37
40
41
46
47
48
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11016310 | AXLE CENTER HOUSING | |
| 2 | 11020175 | LOCKING LEVER LEFT | |
| 2a | 11020176 | LOCKING LEVER RIGHT | |
| 3 | 11015896 | BALL JOINT | |
| 4 | 11015832 | AXLE BRACKET | |
| 5 | 11015833 | AXLE BRACKET | |
| 6 | 11014289 | COMBINED CYLINDER | |
| 7 | 11015387 | WHEEL HEAD | |
| 8 | 11015781 | TRAPEZOIDAL LINK | |
| 9 | 11015782 | TRAPEZOIDAL LINK BOTTOM | |
| 10 | 11015783 | TRAPEZOIDAL LINK BOTTOM | |
| 11 | 11015009 | BRUCKET SILENT BLOCK | |
| 12 | 11015687 | BRUCKET SILENT BLOCK | |
| 13 | 11016759 | HOLDER BOTTOM | |
| 14 | 11016760 | HOLDER BOTTOM | |
| 15 | 11016754 | HOLDER ABOVE | |
| 17 | 11016615 | ISOLATION DISK | |
| 18 | 11019983 | SCREWPLATE | |
| 19 | 11016635 | SHOCK ABSORBER | |
| 20 | 11016330 | BASE PLATE FOR SUSPENSION | |
| 21 | 11016345 | AIR SPRING BELLOWS | |
| 22 | 11016375 | PLUNGER FOR AIR SPRING | |
| 22a | 11016403 | HOLLOW RUBBER SPRING | |
| 22d | 11016404 | SCREW | |
| 23 | 11016570 | AIR SPRING DISK | |
| 24 | 11054926 | SCREW M16X45MM | |
| 25 | springwasher | spring washer | |
| 11054968 | 11054968 | STOP SCREW DIN 479 M16X1,5X50-12.9 | |
| 11054968 | 11054968 | STOP SCREW DIN 479 M16X1,5X50-12.9 | |
| 28 | hexagonscrew | hexagon screw | |
| 29 | 11055301 | HEXAGON SCREW DIN 931 M18X160-10.9 | |
| 30 | 11055841 | HEXAGON NUT | |
| 31 | 11056137 | HEXAGON SCREW | |
| 32 | 11054567 | TAB WASHER | |
| 33 | 11056225 | HEXAGON SCREW | |
| 34 | 11054562 | TAB WASHER DIN 25201 26,0X39,0X3,7 | |
| 35 | 11015688 | TENSIONING SCREW | |
| 36 | hexagonnut | hexagon nut | |
| 37 | 11054726 | SPRING WASHER | |
| 38 | hexagonscrew | hexagon screw | |
| 39 | 11054564 | WASHER | |
| 40 | 11014476 | PLATE RIGHT | |
| 41 | 11014477 | PLATE LEFT | |
| 45 | 11056440 | HEXAGON NUT DIN 985 M6 | |
| 46 | 11054679 | SPRING RING | |
| 47 | hexagonscrew | hexagon screw | |
| 48 | 11022970 | FENDER | |
| 49 | 11019924 | CYLINDER | |
| 50 | 11019659 | TIE ROD END RH M30X1,5 | |
| 51 | 11019661 | TIE ROD END LH M30X1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
