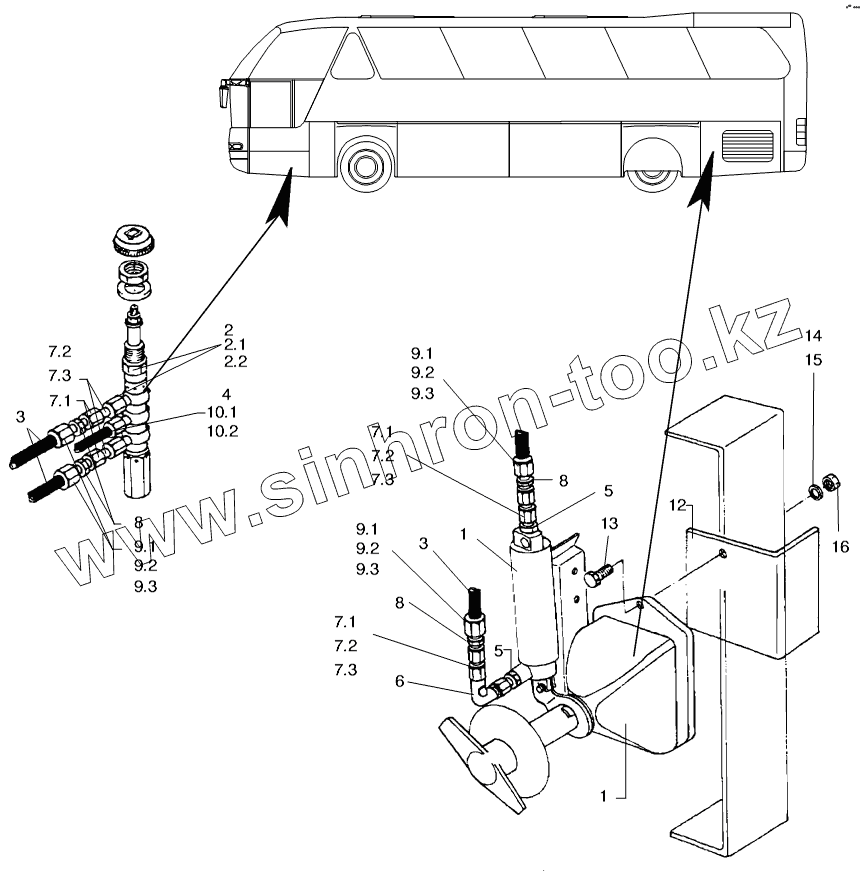

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E3. BATTERY MAIN SWITCH PNEUM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2.1
2.2
3
3
4
5
5
6
7.1
7.1
7.1
7.2
7.2
7.2
7.3
7.3
7.3
8
8
8
9.1
9.1
9.1
9.2
9.2
9.2
9.3
9.3
9.3
10.1
10.2
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 11026709 BATTERY DISCONNECT SCARF TER PNEUMATIC CPL.
2 1506.337.00 VALVE
2.1 11026346 IMPACT SWITCH
2.2 11026347 STANDARD GEAR -PROJECTION
3 11016877 PIPE 8X1,5
4 11016872 BRAKE LINE
5 11017840 FITTING К 420/1
6 11018007 NECK
7 CONNECTION CONNECTION
7.1 11018229 UNION NUT M6
7.2 11018252 CLAMPING RING 6MM
7.3 11016843 TUBE 6X1,0MM
8 11017877 THREADING STRAIGHT
9.1 11018230 UNION NUT
9.2 11018217 CLAMPING RING
9.3 11018223 SLEEVE
10.1 11018216 CLAMPING RING
10.2 11018222 SLEEVE
12 1414.040.00 PLATE
13 11055514 SCREW
14 11054594 WASHER
15 11054679 SPRING RING
16 11055815 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
