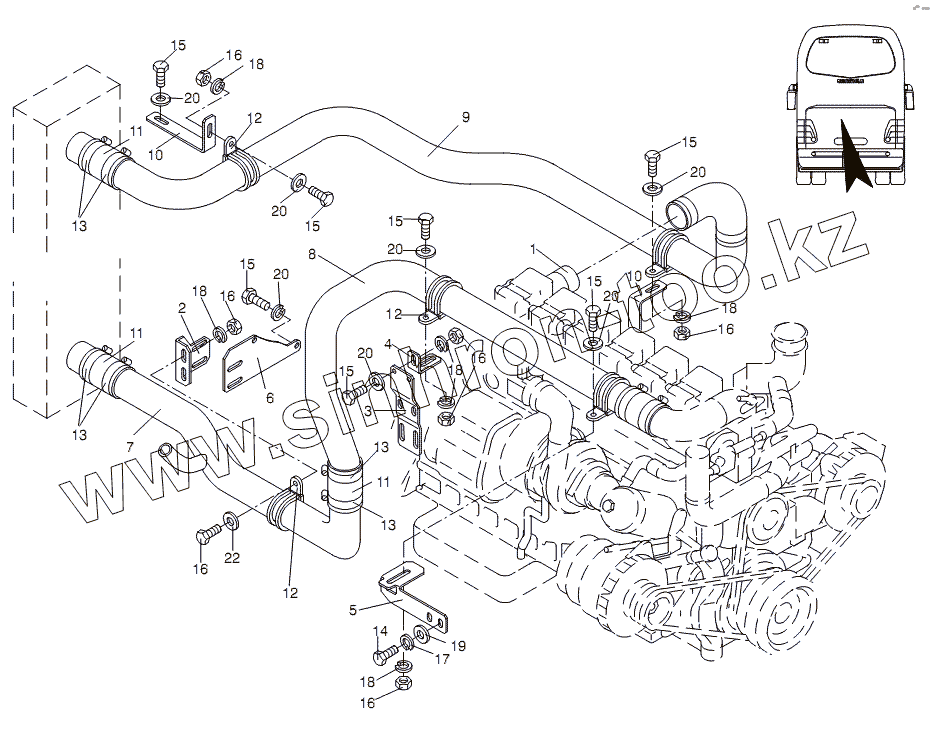

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E2. RETARDER COOLING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
13
13
13
13
14
15
15
15
15
15
15
15
16
16
16
16
16
16
17
18
18
18
18
18
18
19
20
20
20
20
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 11004048 ELBOW FITTING-MAN INTARDER/VOITH
2 11009638 CLAMP HOLDER
3 11009643 COOLING PIPE HOLDER
4 11009644 BRACKET-MAN
5 11009645 PIPE BRACKET REAR LEFT MAN
6 11009646 HOLDER-GEAR CABINET
7 11062265 PIPE
8 11062263 PIPE
9 11062956 AVS TUBE RIGHT SIDE MAN
10 11060052 HOLDER ANGLE
11 11008494 SILICONE HOSE STRAIGHT 60 MM
12 11053125 HOSE CLAMP
13 11000837 HOSE CLAMP AERO A72-79
14 11055514 SCREW
15 11055559 SCREW
16 11055820 NUT
17 11054679 SPRING RING
18 11054681 SPRING RING
19 11054594 WASHER
20 11054600 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
