Каталог запасных частей к технике: Neoplan N 3318 U E3. BRAKE SYSTEM
1
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
20
20
21
22
22
23
24
25
25
26
27
28
29
29
29
30
30
31
32
32
32
32
32
32
32
32
32
33
33
33
33
34
34
34
35
36
36
39
39
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
42
43
43
43
43
43
44
45
46
47
47

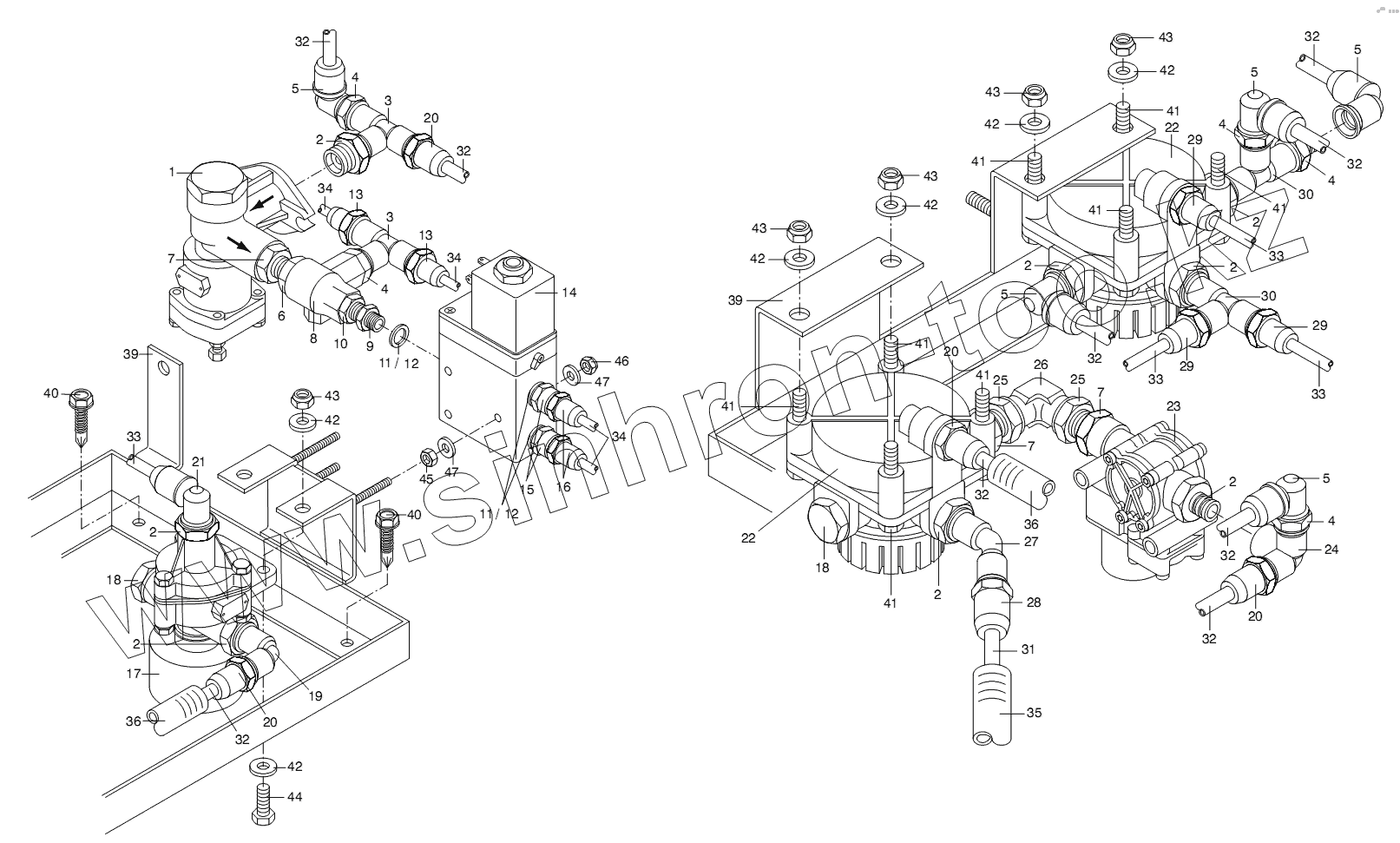

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11017222 | PRESSURE LIMITER | |
| 2 | 11018999 | QUICK CONNECTOR | |
| 3 | 11019011 | T-PIECE | |
| 4 | 11018998 | QUICK CONNECTOR | |
| 5 | 11018994 | CONNECTOR | |
| 6 | 11019022 | BULKHEAD | |
| 7 | 11019029 | COUNTER NUT | |
| 8 | 11017272 | SHUTTLE VALVE | |
| 9 | 11019100 | SLEEVE | |
| 10 | 11019028 | NUT | |
| 11 | 11060100 | brass-wrestle | |
| 12 | 11017715 | RUBBER RING | |
| 13 | 11018944 | CONNECTOR | |
| 14 | 11017572 | SOLENOID VALVE | |
| 15 | 11018971 | PLUG CONNECTION | |
| 16 | 11018941 | THREADING STRAIGHT | |
| 17 | 11017237 | PRESSURE CONVERTER | |
| 18 | 11019003 | PLUG | |
| 19 | 11019010 | 90-ELBOW FOR PLUG -IN P5 | |
| 20 | 11018953 | SCREW NECK | |
| 21 | 11019199 | CONNECTOR | |
| 22 | 11017202 | RELAY VALVE | |
| 23 | 11017649 | pressure control valve abs/asr | |
| 24 | 11019008 | 3-WAY ANGLE PIECE | |
| 25 | 11019021 | SLEEVE | |
| 26 | 11019040 | arch | |
| 27 | 11019009 | arch | |
| 28 | 11018959 | PUSH-IN-COUPLING | |
| 29 | 11018950 | CONNECTOR | |
| 30 | 11019134 | UNION L FOR PLUG-IN P5 | |
| 31 | 11016891 | hose | |
| 32 | 11016921 | POLY BRAKE LINE TUBE | |
| 33 | 11016879 | POLY BRAKE AIR LINE | |
| 34 | 11016874 | HOSE | |
| 35 | 11016934 | hose | |
| 36 | 11016930 | hose | |
| 37 | 11016926 | hose | |
| 38 | 11028652 | hose | |
| 39 | 11023832 | bracket | |
| 40 | 11056795 | screw | |
| 41 | screw | screw | |
| 42 | 11054597 | WASHER | |
| 43 | 11056443 | NUT | |
| 44 | 11055517 | SCREW | |
| 45 | 11055807 | nut | |
| 46 | 11056437 | NUT | |
| 47 | 11054587 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
