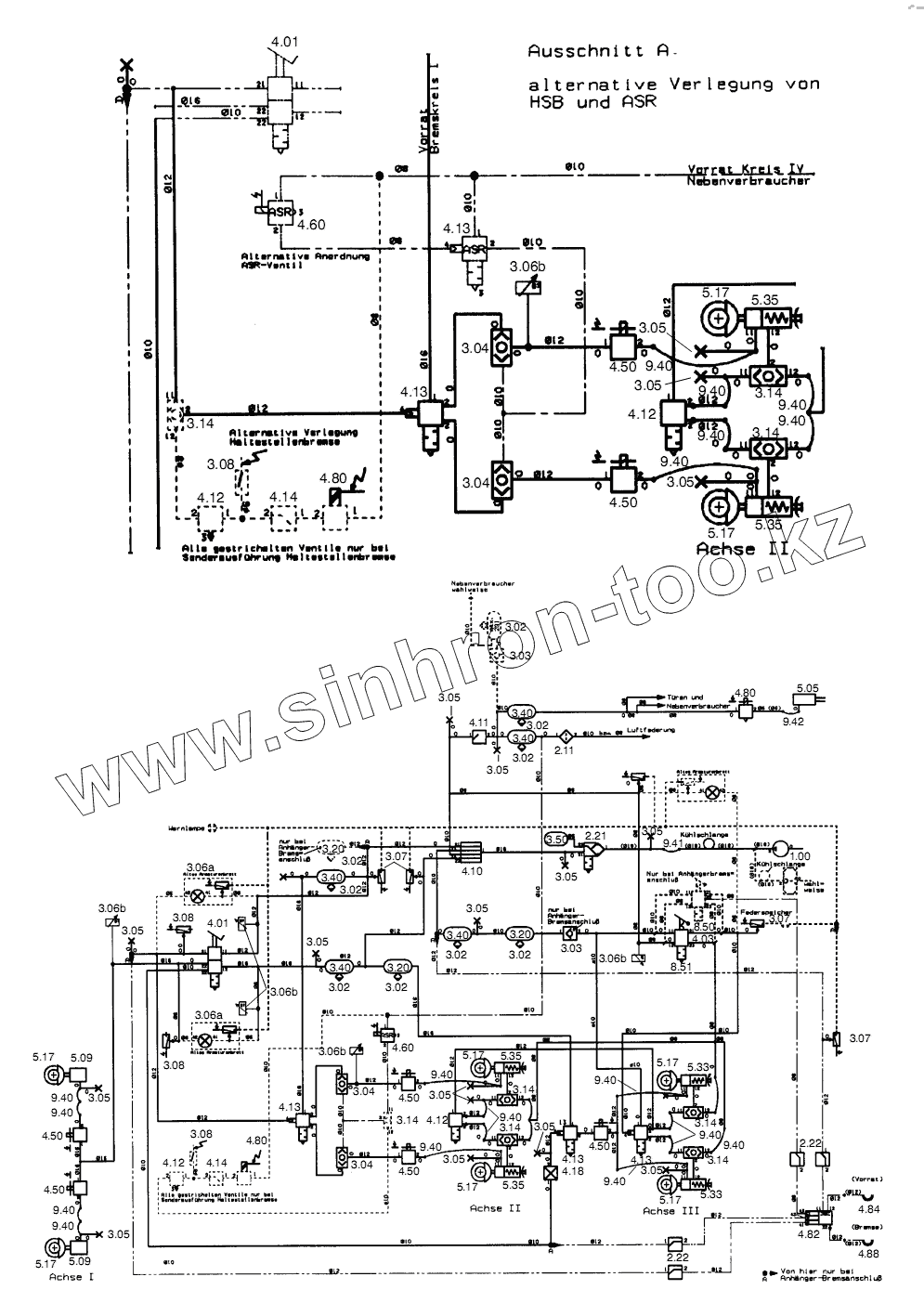

Каталог запасных частей к технике: Neoplan N 3318 U E3. BRAKE SYSTEM
1.00
2.11
2.21
3.04
3.04
3.04
3.04
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.05
3.06a
3.06a
3.06b
3.06b
3.06b
3.06b
3.06b
3.40
3.40
3.40
3.40
3.40
3.50
4.01
4.01
4.03
4.10
4.11
4.12
4.12
4.12
4.12
4.13
4.13
4.13
4.13
4.13
4.18
4.50
4.50
4.50
4.50
4.50
4.50
4.50
4.60
4.60
5.05
5.09
5.09
5.17
5.17
5.17
5.17
5.17
5.17
5.17
5.17
5.33
5.33
5.35
5.35
5.35
5.35
8.51
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.40
9.41
9.42
2.22
2.22
3.02
3.02
3.02
3.02
3.02
3.02
3.02
3.02
3.02
3.03
3.03
3.07
3.07
3.07
3.20
3.20
3.20
4.82
4.84
4.88
3.08
3.08
3.08
3.08
3.14
3.14
3.14
3.14
3.14
3.14
3.14
3.14
4.14
4.14
4.80
4.80
4.80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.00 | compressor | air compressor | |
| 2.11 | 11017183 | LINE CLEANER | |
| 2.21 | 11017491 | AIR DRYER | |
| 2.21 | 11062846 | AIR DRYER | |
| 2.21 | 11060914 | AIR DRYER | |
| 3.02 | 11017399 | DRAIN VALVE | |
| 3.04 | 11017636 | two-way valve | |
| 3.05 | 11018286 | test connection | |
| 3.06a | gauge | pressure gauge | |
| 3.06b | 15000017 | OIL PRESSURE SENSOR | |
| 3.06b | 11029390 | OIL PRESSURE SENSOR | |
| 3.07 | 11017505 | CONTROL SWITCH | |
| 3.08 | 11017526 | BRAKE LIGHT SWITCH | |
| 3.14 | 11017272 | SHUTTLE VALVE | |
| 3.20 | tank | air tank | |
| 3.40 | tank | air tank | |
| 3.50 | tank | air tank | |
| 4.01 | brake | brake | |
| 4.01 | 11017181 | RUNNING BRAKE | |
| 4.01 | 11018611 | RUNNING BRAKE | |
| 4.01 | 11017176 | running brake | |
| 4.01 | 11017323 | running brake | |
| 4.01 | 11018662 | running brake | |
| 4.03 | 11017300 | HAND BRAKE VALVE | |
| 4.10 | 11067164 | FOUR CIRCUIT VALVE | |
| 4.11 | 11018661 | OVERFLOW VALVE | |
| 4.12 | 11017206 | VENTILATION VALVE | |
| 4.13 | 11017202 | RELAY VALVE | |
| 4.18 | 11017231 | PRESSURE CONVERTER | |
| 4.50 | 11018716 | PRESSURE CONTROL VALVE | |
| 4.60 | 11018715 | SOLENOID VALVE | |
| 4.80 | 11017381 | SOLENOID VALVE | |
| 5.05 | cylinder | slave cylinder | |
| 5.09 | 11015698 | BRAKE CYLINDER | |
| 11015699 | 11015699 | BRAKE CYLINDER | |
| 5.17 | disc | disc | |
| 5.33 | 11014289 | COMBINED CYLINDER | |
| 5.35 | 11018612 | BRAKE CYLINDER | |
| 8.51 | 11017348 | SILENCER | |
| 9.40 | hose | hose | |
| 9.41 | hose | hose | |
| 9.42 | hose | hose | |
| 2.22 | 11017226 | PRESSURE CONTROL | |
| 3.02 | 11017399 | DRAIN VALVE | |
| 3.03 | 11017249 | NON RETURN VALVE | |
| 3.07 | 11017505 | CONTROL SWITCH | |
| 3.20 | tank | air tank | |
| 4.03a | 11018603 | HAND BRAKE VALVE | |
| 4.82 | 11018605 | TRAILER CONTROL VALVE | |
| 4.84 | 11018588 | HOSE COUPLING STORAGE | |
| 4.88 | 11018587 | HOSE COUPLING BRAKE | |
| 3.08 | 11017526 | BRAKE LIGHT SWITCH | |
| 3.14 | 11017272 | SHUTTLE VALVE | |
| 4.12 | 11017205 | QUICK RELAY VALVE | |
| 4.14 | 11017225 | PRESSURE REDUCING VALVE | |
| 4.80 | 11017381 | SOLENOID VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
