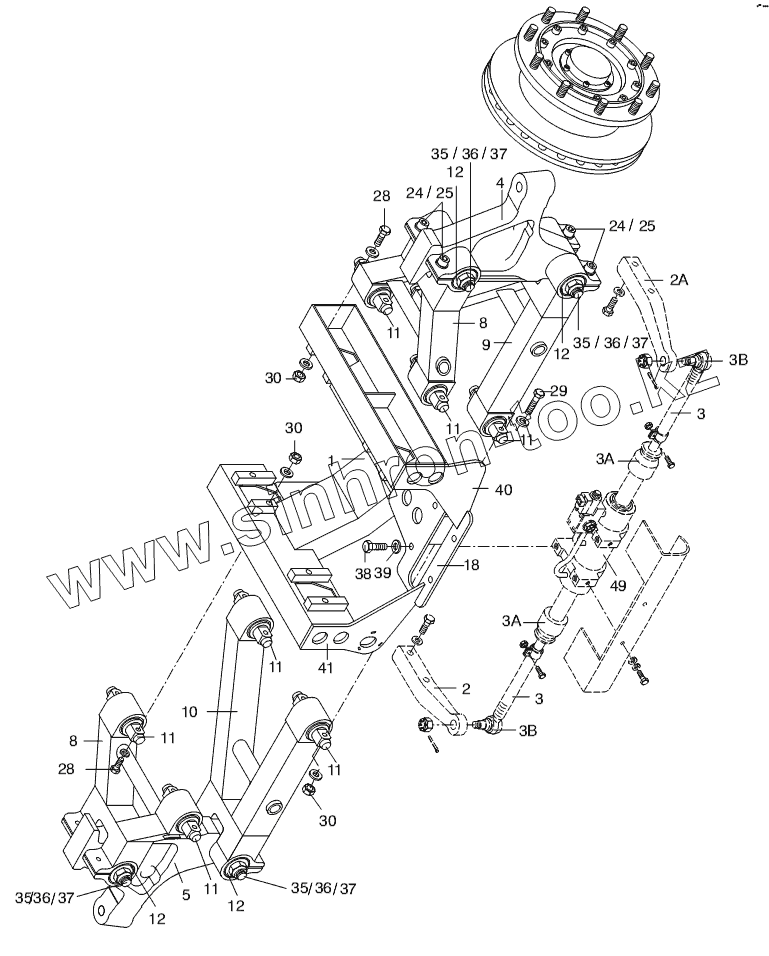

Каталог запасных частей к технике: Neoplan N 3316 (MAN D 2866 LOH 29) E3. TRAILING AXLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11016323
1
2
3
3
4
5
8
8
9
10
11
11
11
11
11
11
11
12
12
12
12
20
28
28
29
30
30
30
32
32
33
33
35
35
35
35
36
36
36
36
37
37
37
37
38
39
40
41
49
Позиция на иллюстрации Заводской номер детали Название детали
11016323 11016323 TRAILING AXLE
1 axle axle
2 lever locking lever
3 steering steering mechanics
4 11015832 AXLE BRACKET
5 11015833 AXLE BRACKET
8 11015781 TRAPEZOIDAL LINK
9 11015782 TRAPEZOIDAL LINK BOTTOM
10 11015783 TRAPEZOIDAL LINK BOTTOM
11 11015009 BRUCKET SILENT BLOCK
12 11015687 BRUCKET SILENT BLOCK
20 lever locking lever
28 11055284 screw
29 11055301 HEXAGON SCREW DIN 931 M18X160-10.9
30 11056460 nut
32 axial-joint axial-joint
33 ball ball joint
35 11015688 TENSIONING SCREW
36 11056426 NUT
37 11054726 SPRING WASHER
38 screw screw
39 washer washer
40 plate plate
41 plate plate
49 cylinder slave cylinder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
