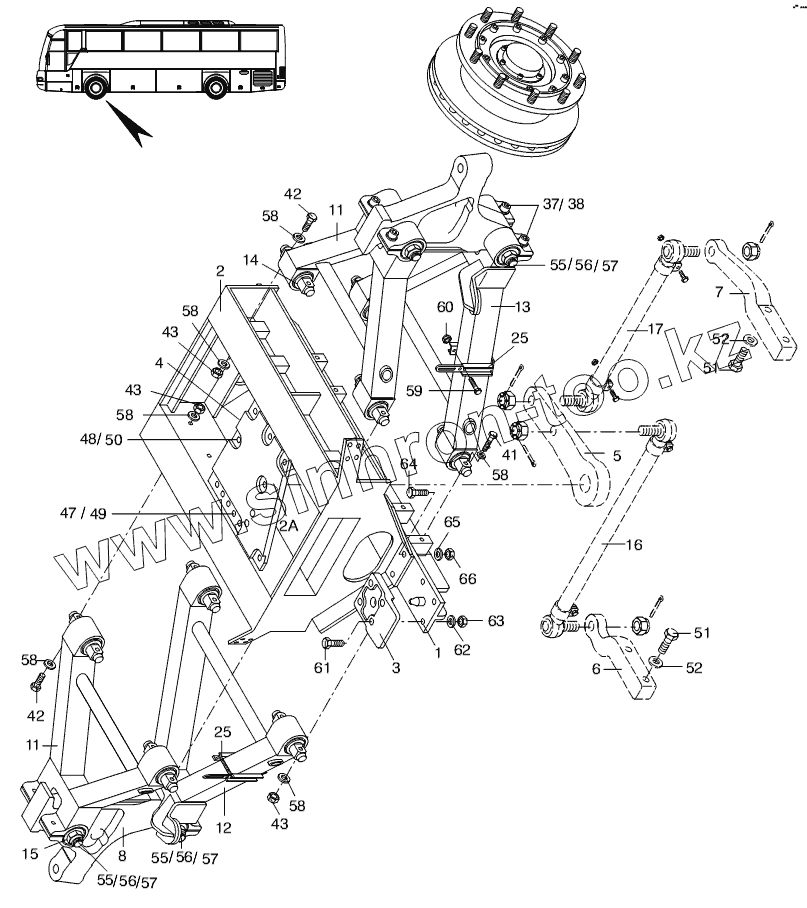

Каталог запасных частей к технике: Neoplan N 3316 (MAN D 2866 LOH 29) E3. FRONT AXLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11014719
1
2
3
4
5
6
7
8
11
11
12
13
14
15
16
17
22
25
25
37
38
41
42
42
43
43
43
47
48
49
50
51
51
52
52
55
55
55
56
56
56
57
57
57
58
58
58
58
58
58
59
60
61
62
63
64
65
66
Позиция на иллюстрации Заводской номер детали Название детали
11014719 11014719 front axle
1 11015757 T-PIECE
2 11015755 AXLE PUPES PART
3 11015045 ABSORPTION PLATE
4 steeringsystem steering system
5 steeringarm steering arm
6 steeringarm steering arm
7 steeringarm steering arm
8 11015832 AXLE BRACKET
9 11015833 AXLE BRACKET
11 11015776 KEYSTONE ABOVE
12 11015779 KEYSTONE BELOW RIGHT
13 11015780 KEYSTONE BELOW LEFT
14 11015009 BRUCKET SILENT BLOCK
15 11015687 BRUCKET SILENT BLOCK
16 link center link
17 link center link
22 11015761 STEARING GEAR PLATE
25 11016043 HOLDER
37 11054926 SCREW M16X45MM
38 11054718 SPRING WASHER M16
41 11055310 SCREW M18X210MM
42 11055287 SCREW
43 11055841 HEXAGON NUT
47 11056216 SCREW
48 11055919 SCREW
49 11054564 WASHER
50 11054565 SPRING WASHER
51 screw screw
52 washer washer
55 11015688 TENSIONING SCREW
56 11056426 NUT
57 11054726 SPRING WASHER
58 11054563 WASHER
59 5050.059.01 screw
60 11056440 HEXAGON NUT DIN 985 M6
61 11055312 SCREW
62 11054694 SPRING RING
63 11055843 NUT
64 11055174 SCREW
65 11054686 SPRING WASHER
66 11055833 NUT M14
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
