Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3. WATER RESERVOIR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.01
1.02
2
3
4
4.01
5
5
6
6
6
6.01
6.02
7
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
21
21
22
23
23
24
25
26
26
26
27
27
27
28
28
28
29
30

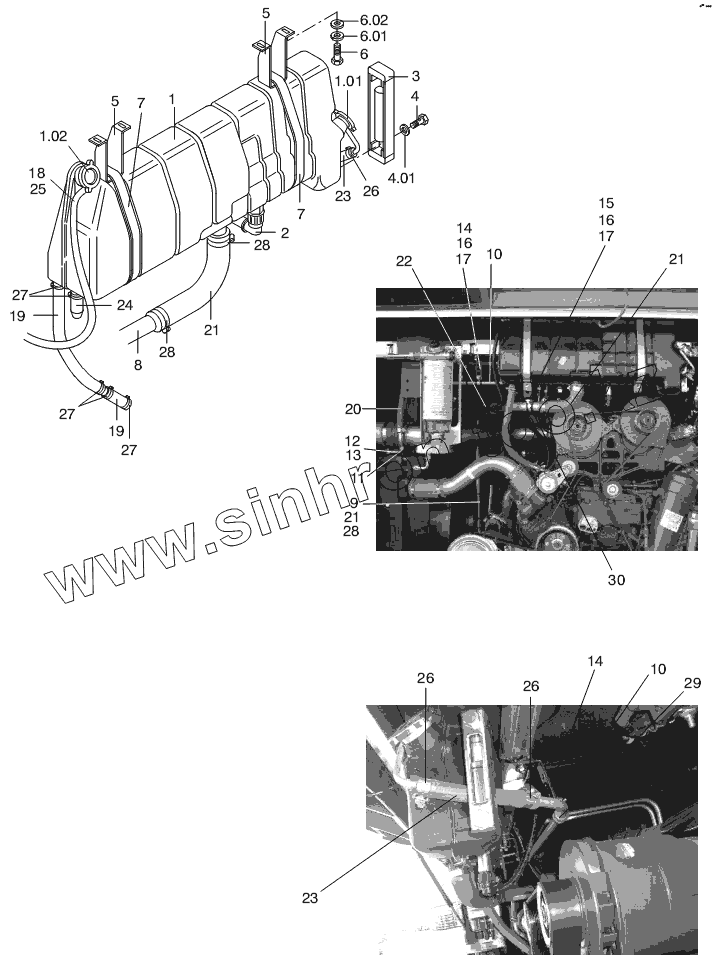

Позиция на иллюстрации Заводской номер детали Название детали
1 11009555 water tank
1.01 11007579 cover
1.02 11007564 cover
2 11007636 water level sensor
3 indicator water level indicator
4 screw screw
4.01 disc disc
5 11007582 bracket
6 screw screw
6 11055555 SCREW
6 11055556 SCREW
6.01 11054681 SPRING RING
6.02 11057127 DISC
7 11009619 clamp
8 11008780 brass tube
9 11079431 brass tube
10 11032521 BRASS PIPE 15/1,5
11 11078648 brass tube
12 11002370 HOLLOW SCREW
13 11018268 COPPER SEAL RING
14 11006352 bracket
15 11006488 bracket
16 11055858 screw
17 11055859 NUT
18 11032446 hose
19 11002315 PANZER HOSE
20 11008379 hose bent
21 11008389 HOSE
22 11008492 hose
23 11008461 SILICONE HOSE STRAIGHT 15 MM
24 11007657 rubber bellow
25 11016926 hose
26 11000838 HOSE CLAMP
27 11000841 HOSE CLAMP
28 11000843 HOSE CLAMP
29 11053104 RUBBER PIPE CLAMP
30 11053113 RUBBER PIPE CLAMP
