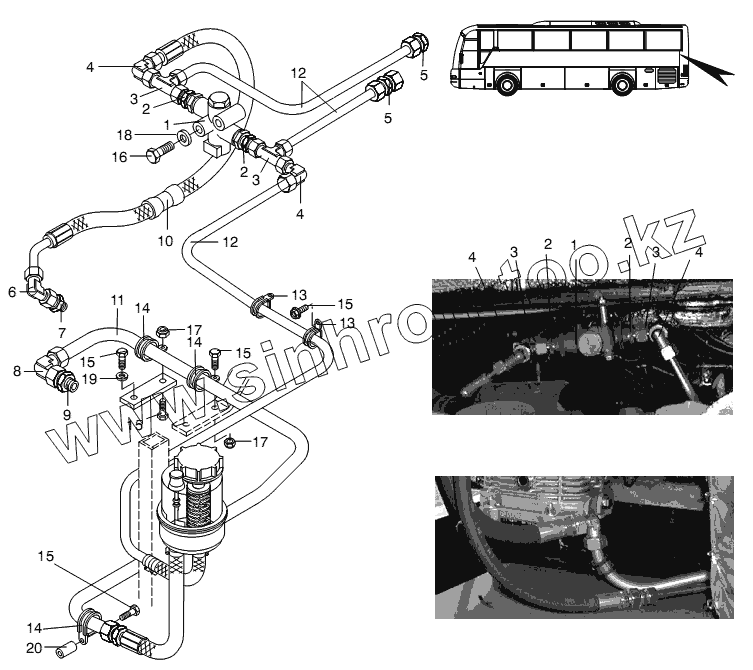

Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3. STEERING HYDRAULICS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
14
15
15
15
15
15
15
15
15
15
16
17
17
17
17
18
19
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 11019856 pressure-limiting valve
2 11017894 screwing
3 11018833 screwing
4 11018017 FITTING
5 11017751 SCREWING
6 11018017 FITTING
7 11017894 screwing
8 11017978 angle screwing
9 11017898 screwing
10 11019383 HOSE-POWER STEERING 15M
11 11016857 brake pipe tube
12 11016851 brake pipe tube
13 11053104 RUBBER PIPE CLAMP
14 11053134 clamp
15 screw screw
15 11056794 screw
15 11055538 screw
15 11055530 screw
15 11055517 SCREW
16 11055585 HEXAGON SCREW
17 nut nut
17 11056443 NUT
17 11055859 NUT
18 11054600 WASHER
19 11054679 SPRING RING
20 distance-husk distance-husk
20 11004610 distance-husk
20 11004611 distance-husk
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
