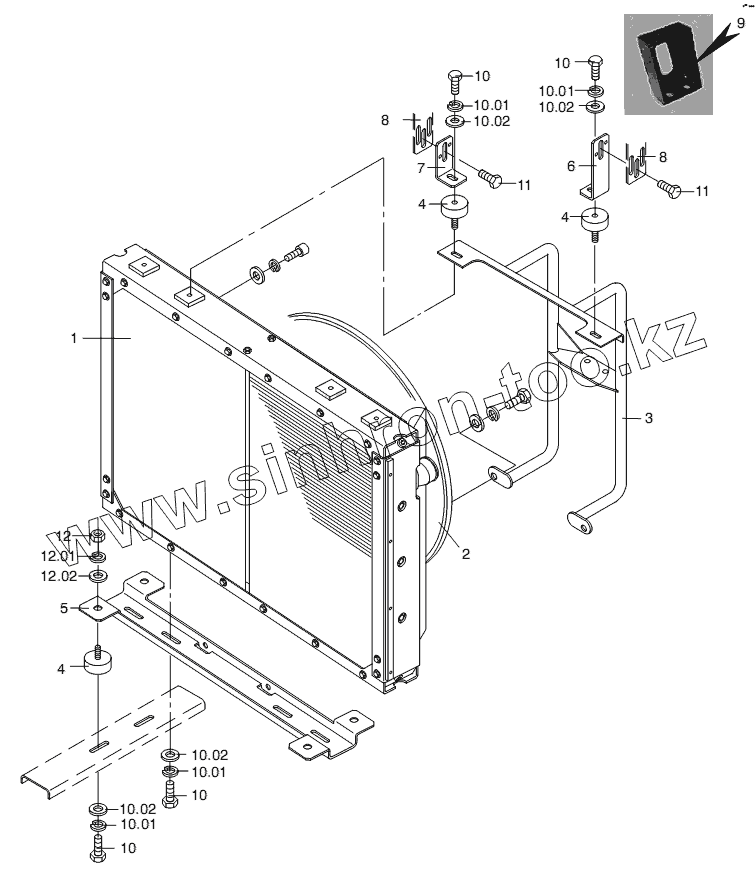

Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3. COOLER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
7
8
8
9
10
10
10
10
10
10
10.01
10.01
10.01
10.01
10.02
10.02
10.02
10.02
11
11
12
12.01
12.02
1202
1202
Позиция на иллюстрации Заводской номер детали Название детали
1 cooler cooler
2 deflector deflector
3 bracket bracket
4 11007277 silent bearing
5 bracket bracket
6 11074791 BELOW ANGLE (LONG) PIECE F. COOLER SUSPENSION
7 11073525 BRACKET
8 11073523 BRACKET
9 11077427 bracket
10 screw screw
10 11055609 SCREW
10 11055612 SCREW
10.01 11054683 SPRING RING
10.02 11057247 WASHER
11 11055858 screw
12 11055824 NUT
12.01 11054683 SPRING RING
12.02 disc disc
1202 11054603 WASHER
1202 11057249 washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
