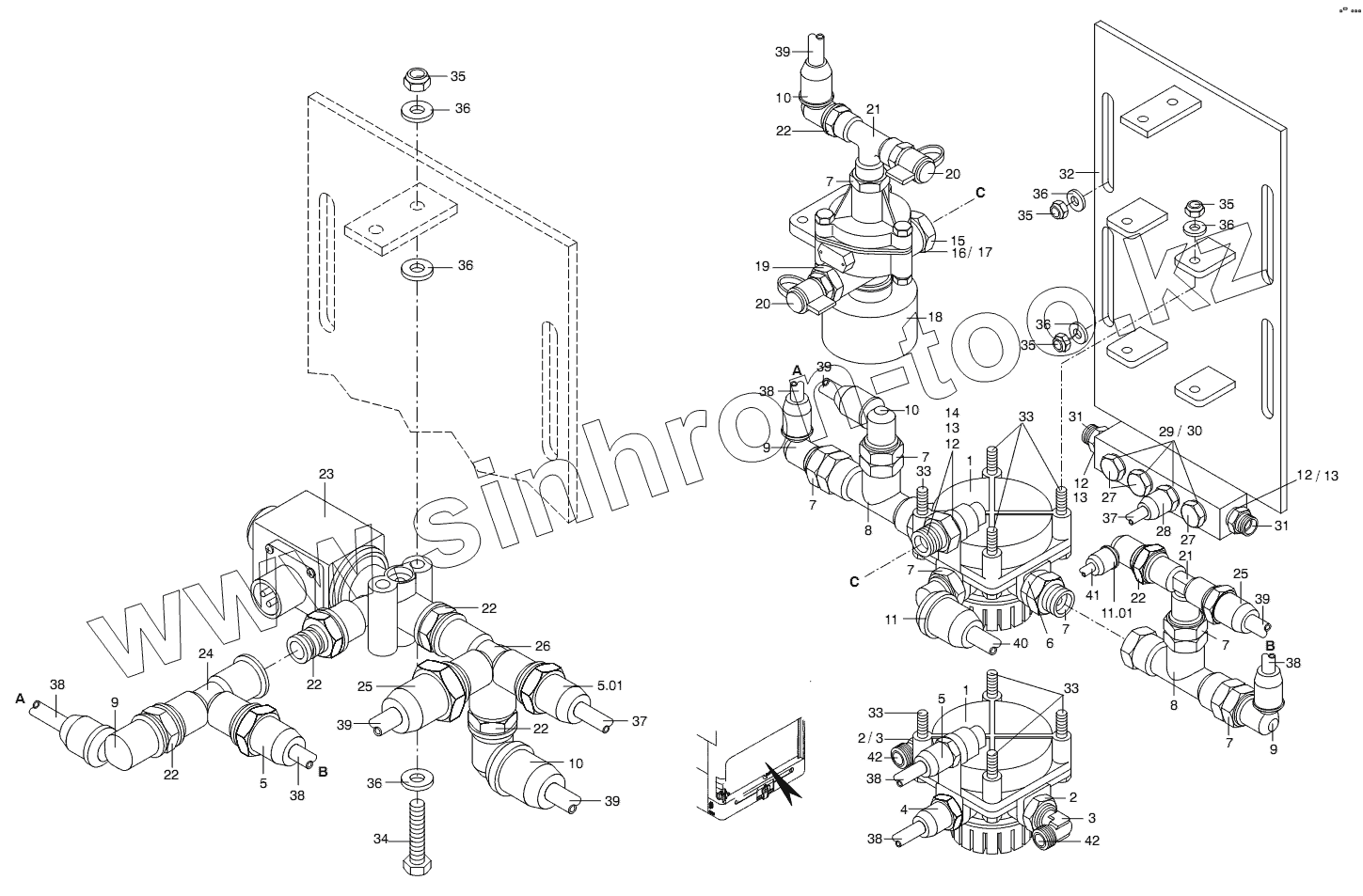

Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3. BRAKE SYSTEM
1
1
2
2
3
3
4
5
5
5.01
6
7
7
7
7
7
7
7
8
8
9
9
9
10
10
10
11
11.01
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
22
22
22
22
22
23
24
25
25
26
27
27
28
29
30
31
31
32
33
33
33
33
34
35
35
35
35
36
36
36
36
36
36
37
37
38
38
38
38
38
38
39
39
39
39
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11017202 | RELAY VALVE | |
| 2 | 11019029 | COUNTER NUT | |
| 3 | 11018970 | bow | |
| 4 | 11018946 | PUSH-IN-COUPLING | |
| 5 | 11018950 | CONNECTOR | |
| 5.01 | 11018944 | CONNECTOR | |
| 6 | 11019004 | CONNECTOR FOR PLUG-IN P5 | |
| 7 | 11018999 | QUICK CONNECTOR | |
| 8 | 11017274 | TWO WAY VALVE | |
| 9 | 11019199 | CONNECTOR | |
| 10 | 11018994 | CONNECTOR | |
| 11 | 11019202 | QUICK CONNECTOR | |
| 11.01 | 11018992 | PLUG CONNECTION | |
| 12 | 11017731 | brass-wrestle | |
| 13 | 11017716 | sealing ring | |
| 14 | 11017863 | bulkhead stud | |
| 15 | 11018248 | NUT | |
| 16 | 11017728 | BRASS RING | |
| 17 | 11017713 | RUBBER RING | |
| 18 | 11017231 | PRESSURE CONVERTER | |
| 19 | 11019014 | reduction | |
| 20 | 11019034 | TEST CONNECTION | |
| 21 | 11019011 | T-PIECE | |
| 22 | 11018998 | QUICK CONNECTOR | |
| 23 | 11018715 | SOLENOID VALVE | |
| 24 | 11019134 | UNION L FOR PLUG-IN P5 | |
| 25 | 11018953 | SCREW NECK | |
| 26 | 11019198 | 4-WAY-CROSS-BLOCK 4XTHREAD | |
| 27 | 11018965 | PLUG | |
| 28 | 11018943 | PUSH-IN-COUPLING | |
| 29 | 11017730 | BRASS-RING 14MM | |
| 30 | 11017715 | RUBBER RING | |
| 31 | 11019066 | u-piece | |
| 32 | bracket | bracket | |
| 33 | screw | screw | |
| 34 | 11055535 | screw | |
| 35 | 11056443 | NUT | |
| 36 | 11054597 | WASHER | |
| 37 | 11016874 | HOSE | |
| 38 | 11016879 | POLY BRAKE AIR LINE | |
| 39 | 11016921 | POLY BRAKE LINE TUBE | |
| 40 | 11016891 | hose | |
| 41 | 11016872 | BRAKE LINE | |
| 42 | hose | hose |
