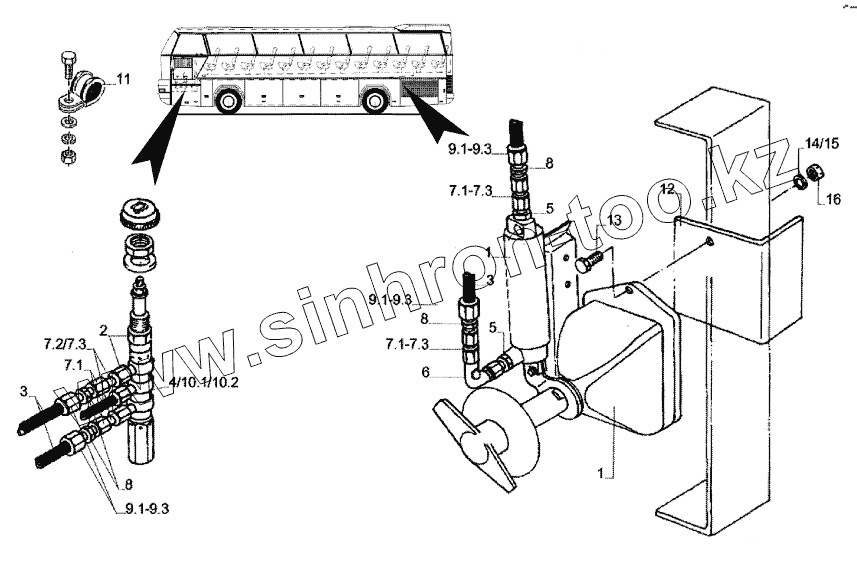

Каталог запасных частей к технике: Neoplan N 116 E2. BATTERY ISOLATING LINK

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

5

6

7.1

7.1

7.1

7.2

7.2

7.2

7.3

7.3

7.3

8

8

8

9.1

9.1

9.1

9.2

9.2

9.2

9.3

9.3

9.3

10.1

10.2

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1506.955.00		BATTERY ISOLATING LINK
2	1506.337.00		VALVE
2.1	1506.428.00		IMPACT SWITCH
1506.429.00	1506.429.00		STANDARD GEAR-PROJECTION DL22
3	1101.103.00		POLY PIPE
4	1101.101.00		ВRАКЕ АIR UNЕ
5	1104.204.00		FITTING К420/1
6	1104.386.00		АNGLЕ SСRЕWING
7	CONNECTION		CONNECTION
7.1	1104.651.00		UNION NUT
7.2	1104.671.00		CUT RING
7.3	1101.002.00		BRAKE PIPE
8	1104.253.00		NECK
9.1	1104.652.00		UNION NUT
9.2	1104.632.00		СLАМРING RING
9.3	1104.642.00		SLEEVE
10.1	1104.631.00		SLEEVE
10.2	1104.641.00		SLEEVE
11	2604.104.00		RUBBER HOSE CLAMP 8/12
12	1414.040.00		PLATE
13	5050.078.01		HEXAGON SCREW
14	5010.005.01		MEDIUM WASHER
15	5020.011.01		SPRING RING
16	5060.005.01		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
