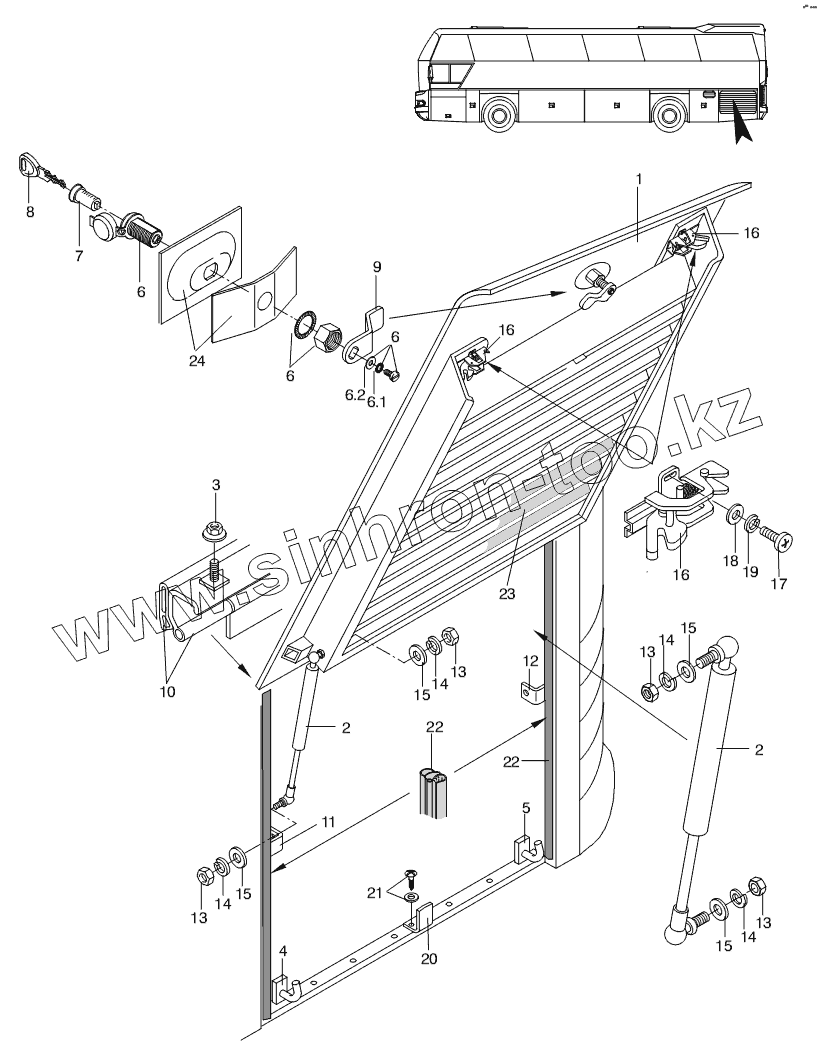

Каталог запасных частей к технике: Neoplan N 116 (MAN) E3 (вар.). SERVICE DOORS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
2
2
2.1
2.1
3
4
5
6
6
6
6.1
6.2
7
7
8
8
9
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
17
18
19
20
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 11082803 SERVICE LID
1.1 11080050 SERVICE LID
1.2 11078602 SERVICE LID
2 11038893 GAS SPRING
2.1 11038894 GAS SPRING
3 11057231 NUT
4 11023419 HOLDER
5 11023418 HOLDER
6 11045554 LOCK
6.1 11056520 TOOTHED DISC
6.2 11054584 WASHER
7 11045663 LOCK ZYLINDER
7 11045682 LOCK ZYLINDER
8 11045684 LOCK ZYLINDER
8 11045703 LOCK ZYLINDER
9 11023981 ADAPTER PIECE
10 PROFILE PROFILE
11 11022904 FASTENING BRACKET
12 11023074 FASTENING BRACKET
13 11055815 NUT
14 11054679 SPRING RING
15 11054894 MEDIUM WASHER
16 11045493 LOCK
17 11057177 SCREW
18 11054592 washer
19 11054677 SPRING RING
20 11044981 BRACKET
21 11054628 SCREW
22 11082168 PROFILED SEAL
23 11077003 LAMINATED ISOLATION
24 11045045 SCHLOB-EINSATZ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
