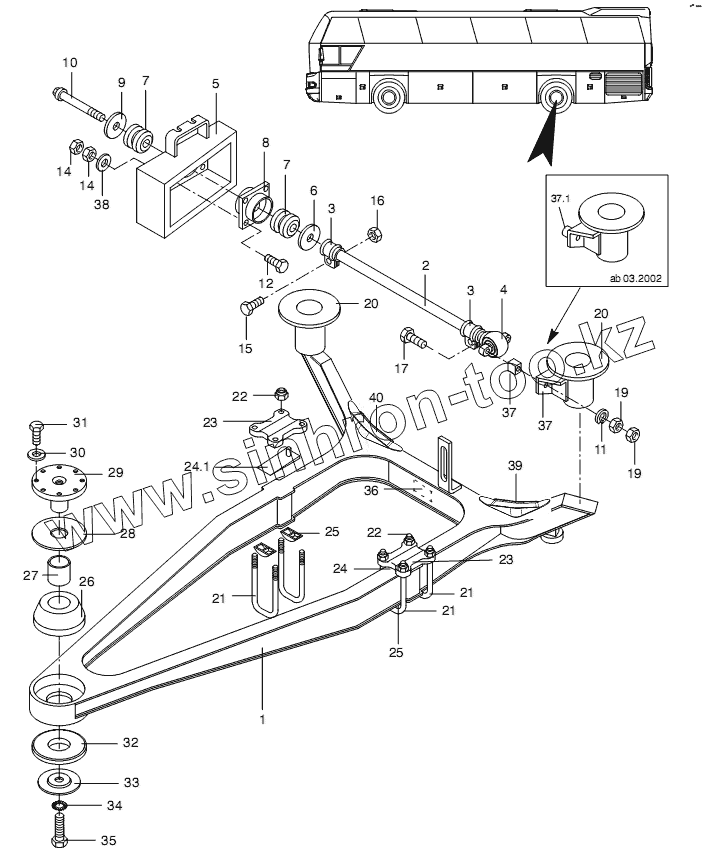

Каталог запасных частей к технике: Neoplan N 116 (MAN) E3. REAR AXLE SUBFRAME

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

10

11

12

14

14

15

16

17

19

19

20

20

21

21

21

22

22

23

23

24

24.1

25

25

26

27

28

29

30

31

32

33

34

35

36

37

37

37.1

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11014424		CASE SUBFRAME
2	11013540		ELASTIC TRANSVERSAL
3	11019660		CLAMP
4	11013543		BALL AND SOCKET JOINT
5	11014468		BRACKET
6	11013552		PRESSURE PLATE
7	11013550		RUBBER HOLLOW SPRING
8	11013557		ADMISSION PLATE
9	11013558		PRESSURE PLATE
10	11013559		SCREW
11	11054720		SPRING WASHER
12	11055190		HEXAGON SCREW
13	11054571		WASHER
14	11055833		NUT M14
15	11056006		HEXAGON SCREW
16	11056478		HEXAGON NUT
17	11055295		HEXAGON SCREW
18	11054563		WASHER
19	11055841		HEXAGON NUT
20	11016544		AIR SPRING DISC
21	11064468		SPRING BRIDLE
22	11056492		NUT
23	11014453		SPRING BRIDLE PLATE
24	11071982		PLATE LEFT
24.1	11071988		PLATE RIGHT
25	11013178		SPRING CLAMP
26	11014444		CELLASTO RING
27	11014438		SLEEVE
28	11014439		WASHER
29	11014432		FLANGE
30	11054563		WASHER
31	11055733		SCREW
32	11014440		RUBBER RING
33	11014433		COVER PLATE
34	11054568		WASHER
35	11055781		SCREW
36	11037233		LABEL
37	11014470		BRACKET
37.1	BRACKET		MOUNTING BRACKET
38	11054716		SPRING WASHER
39	11078198		REPAIR SHOE LEFT
40	11078197		REPAIR SHOE RIGHT
