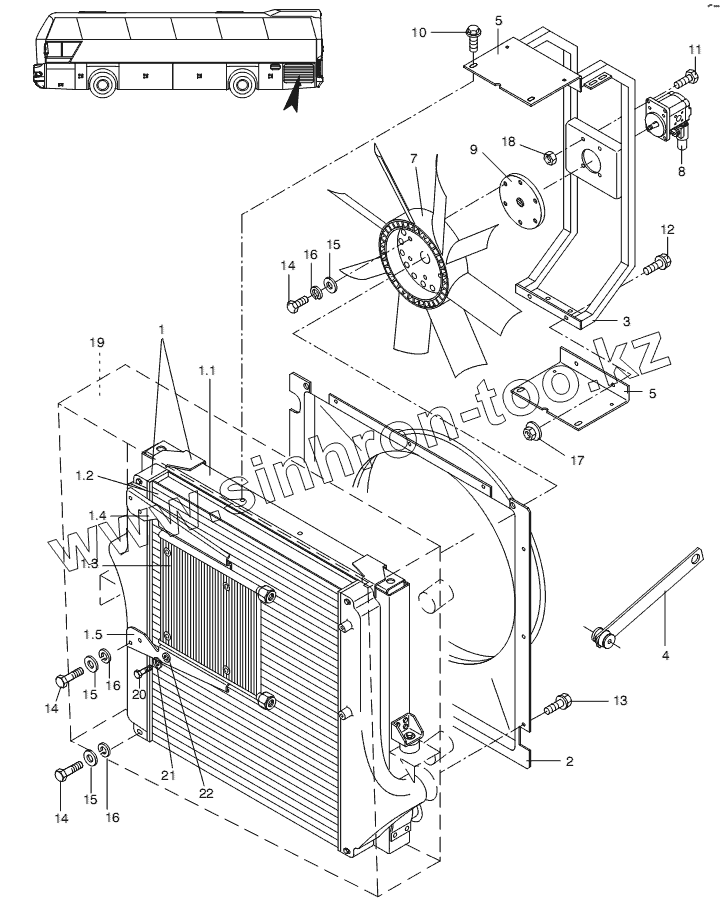

Каталог запасных частей к технике: Neoplan N 116 (MAN) E3. RADIATOR

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.5

2

3

4

5

5

7

8

9

10

11

12

13

14

14

14

15

15

15

16

16

16

17

18

19

19.1

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11077704		RADIATOR CPL.
1.1	11078079		RADIATOR
1.2	11078080		CHARGE AIR COOLER
1.3	11078091		OIL COOLER
1.4	11080649		BRACKET
1.5	11080650		BRACKET
2	11077703		AIR DEFLECTOR
3	11077671		RADIATOR MEMBER
4	11077672		BRACKET
5	11077673		BRACKET
6	11073688		BRACKET
7	11071908		FAN WHEEL
8	11071907		hydraulic motor
9	11077706		FLANGE
10	11055552		SCREW
11	11055520		SCREW
12	11055555		SCREW
13	11055514		SCREW
14	11055517		SCREW
15	11054594		WASHER
16	11054678		SPRING RING
17	11067919		NUT
18	11056443		NUT
19	11077940		COOLER FRAME
19.1	11077939		COOLER FRAME
20	11055483		HEXAGON SCREW
21	11054594		WASHER
22	11054677		SPRING RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
