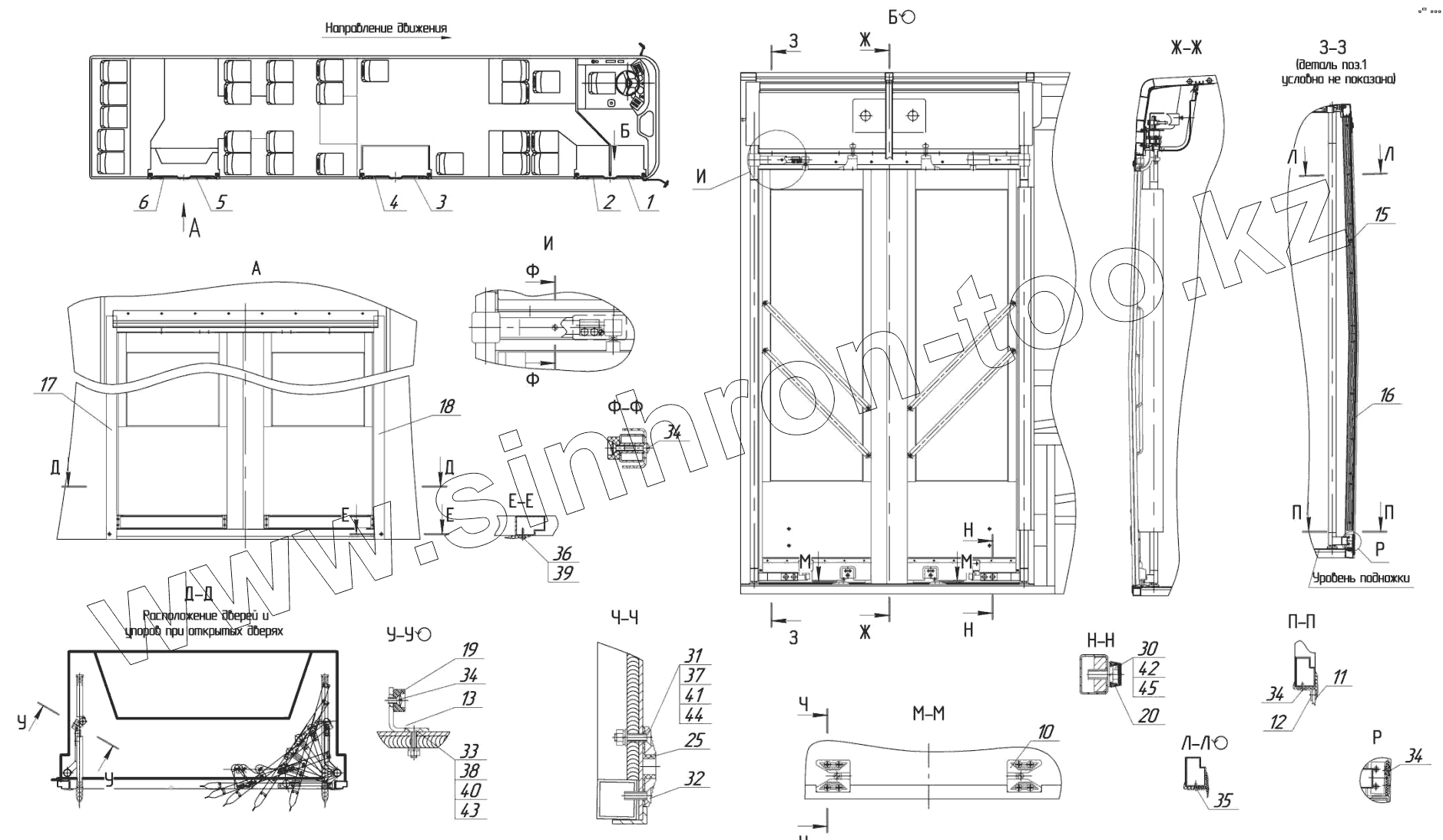

Каталог запасных частей к технике: Нефтекамский автозавод 5299-30-31 (надстройка). 5299-5000123 - Установка дверей
1
2
3
4
5
6
10
11
12
13
15
16
17
18
19
20
25
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5299-6101001 | Передняя дверь в сборе правая | |
| 2 | 5299-6101002 | Передняя дверь в сборе левая | |
| 3 | 5299-6110001 | Средняя дверь в сборе правая | |
| 4 | 5299-6110002 | Средняя дверь в сборе левая | |
| 5 | 5299-6201001 | Задняя дверь в сборе правая | |
| 6 | 5299-6201002 | Задняя дверь в сборе левая | |
| 10 | 5299-5100711 | Фиксатор | |
| 11 | 5299-6101032 | Планка прижимная | |
| 12 | 5299-6101033 | Уголок крепления резинового профиля | |
| 13 | 5299-6101046 | Уголок упора | |
| 14 | 5299-6101047 | Уголок двери прижимной правый | |
| 15 | 5299-6101048 | Уголок двери прижимной левый | |
| 16 | 5299-6101049 | Профиль прижимной | |
| 17 | 5299-6105064 | Уплотнитель проема двери левый | |
| 18 | 5299-6105065 | Уплотнитель проема двери правый | |
| 19 | 5299-6105101 | Упор | |
| 20 | 5299-8205051 | Законцовка | |
| 21 | 5299-6102062 | Кожух кронштейна поворотного правый | |
| 22 | 5299-6202062 | Кожух кронштейна поворотного правый | |
| 23 | 5299-6102063 | Кожух кронштейна поворотного левый | |
| 24 | 5299-6202063 | Кожух кронштейна поворотного левый | |
| 25 | 5299-6102065 | Прокладка фиксатора | |
| 30 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | |
| 31 | 1/33039/01 | Винт | |
| 32 | 1/33035/11 | Винт М8-6gх20 | |
| 33 | 1/33019/01 | Винт М6-6gх30 | |
| 34 | 1/33128/01 | Винт 6МА-6gх12 | |
| 35 | 1/76867/01 | Винт самонарезающий 3,6х12,7 | |
| 36 | 2108-3714045 | Винт | |
| 37 | 1/61008/11 | Гайка М8 | |
| 38 | 1/58962/11 | Гайка М6-6Н | |
| 39 | 1/26428/01 | Шайба | |
| 40 | 1/05194/01 | Шайба 6х15х1,5 | |
| 41 | 1/05196/01 | Шайба плоская 8х17 | |
| 42 | 1/26386/01 | Шайба плоская 10х18 | |
| 43 | 1/05164/70 | Шайба пружинная 6 | |
| 44 | 1/05166/70 | Шайба пружинная 8 | |
| 45 | 1/05168/70 | Шайба пружинная 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
