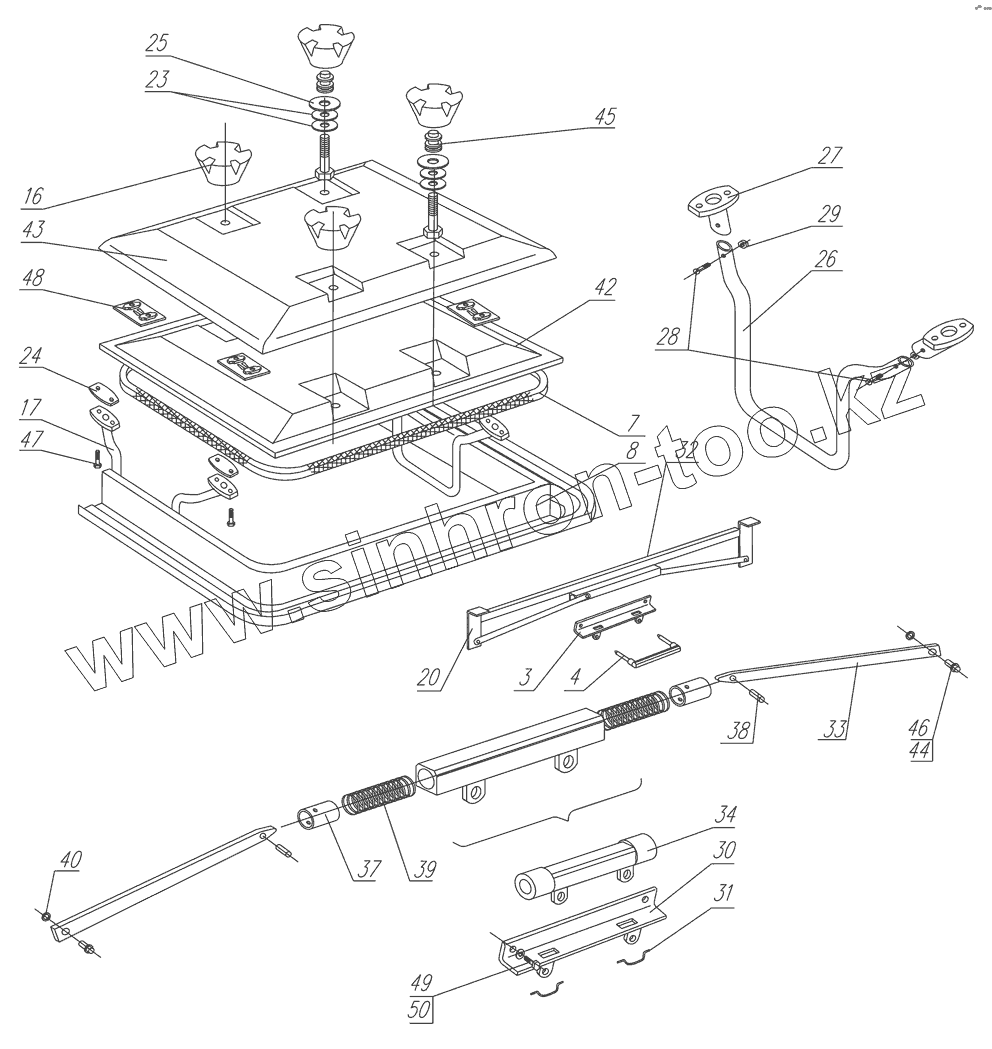

Каталог запасных частей к технике: Нефтекамский автозавод 5299-30-22 (надстройка). Установка аварийно-вентиляционного люка
3
4
7
8
16
17
20
23
24
25
26
27
28
30
31
32
33
34
37
38
39
42
43
44
45
46
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 420801-5713210 | Аварийно вентиляционный люк | |
| 2 | 420801-5713211 | Табличка | |
| 3 | 420801-5713240СБ | Упор | |
| 4 | 420801-5713290СБ | Ручка аварийная | |
| 6 | 3964-5713305 | Канат | |
| 7 | 420801-5713226 | Уплотнитель люка | |
| 8 | 420801-5713232 | Облицовка проема | |
| 15 | 695Н-8207290Г4 | Пломба | |
| 16 | 420801-5713230 | Зажим | |
| 17 | 420801-5713236 | Ручка подъема люка | |
| 20 | 420801-5713250 | Механизм открывания- | |
| 22 | 420801-5713280 | Панель люка крыши | |
| 23 | 420801-5713228 | Прокладка | |
| 24 | 420801-5713272 | Прокладка | |
| 25 | 420801-5713298 | Пластина | |
| 26 | 420801-5713238 | Трубка | |
| 27 | 420801-5713239 | Фланец | |
| 28 | 1/33003/01 | Винт | |
| 30 | 420801-5713242 | Упор | |
| 31 | 420801-5713244 | Пружина упора | |
| 32 | 420801-5713252 | Дуга крышки люка | |
| 33 | 420801-5713262 | Рычаг механизма открывания люка | |
| 34 | 420801-5713265 | Корпус механизма открывания люка | |
| 37 | 420801-5713266 | Поршень | |
| 38 | 420801-5713268 | Ось поршня | |
| 39 | 420801-5713270 | Пружина | |
| 41 | 1/10877/76 | Шайба | |
| 42 | 420801-5713281 | Панель люка крыши внутренняя | |
| 43 | 420801-5713283 | Панель люка крыши | |
| 44 | 420801-5713276 | Шайба 5 | |
| 45 | 420801-5713234 | Букса | |
| 46 | 420801-5713258 | Ось | |
| 48 | 420801-5713288СБ | Пластина | |
| 49 | 1/60434/21 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
