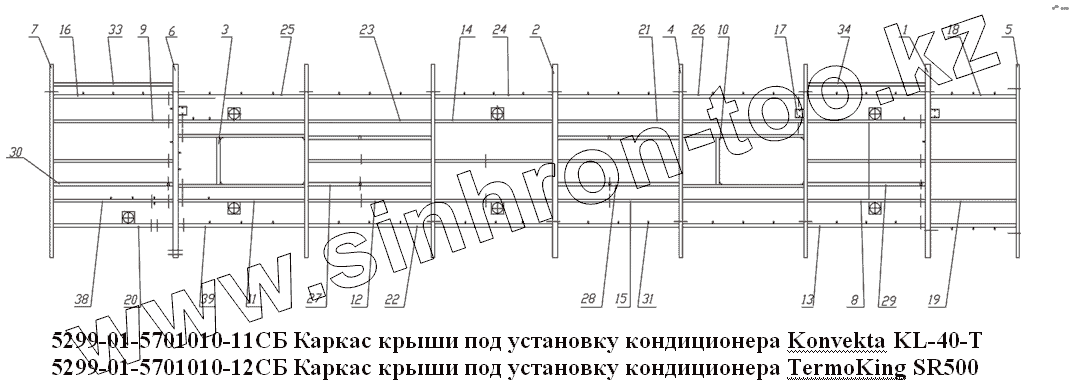

Каталог запасных частей к технике: Нефтекамский автозавод 5299-10-(11) (надстройка). Каркас крыши
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5299-5701101-01 | Шпангоут | |
| 2 | 5299-01-5701101 | Шпангоут | |
| 3 | 52994-5701036 | Шпангоут | |
| 4 | 5299-5701109-01 | Шпангоут | |
| 5 | 5299-5701111-01 | Шпангоут | |
| 6 | 5299-5701113-02 | Шпангоут | |
| 7 | 5299-08-5701120 | Шпангоут | |
| 8 | 5299-5701153-01 | Стрингер | |
| 9 | 5299-5701121-01 | Стрингер | |
| 10 | 52994-5701037 | Косынка | |
| 11 | 5299-5701007 | Стрингер | |
| 12 | 5299-01-5701102 | Стрингер | |
| 13 | 5299-5701151-01 | Стрингер | |
| 14 | 5299-5701037-01 | Стрингер | |
| 15 | 5299-5701143-01 | Стрингер | |
| 16 | 5299-5701117-01 | Стрингер | |
| 17 | 5299-5701097-01 | Закладная | |
| 18 | 5299-5701085-01 | Стрингер | |
| 19 | 5299-5701087-01 | Стрингер | |
| 20 | 5299-5701006 | Стрингер | |
| 21 | 5299-5701083-01 | Стрингер | |
| 22 | 5299-5701073-01 | Стрингер | |
| 23 | 5299-5701075-01 | Стрингер | |
| 24 | 5299-5701077-01 | Стрингер | |
| 25 | 5299-5701071-01 | Стрингер | |
| 26 | 5299-5701081-01 | Стрингер | |
| 27 | 5299-5701171 | Швеллер | |
| 28 | 5299-5701172 | Швеллер | |
| 29 | 5299-5701091-01 | Швеллер | |
| 30 | 5299-5701175 | Швеллер | |
| 31 | 5299-5701094-01 | Скоба | |
| 32 | 5299-3724181-01 | Закладная | |
| 33 | 5299-5701089-01 | Швеллер | |
| 34 | 5299-5701091-02 | Швеллер | |
| 35 | 5299-5701165-01 | Втулка | |
| 36 | 5299-5701161-01 | Втулка | |
| 37 | 5299-5701167-01 | Втулка | |
| 38 | 5299-5701004 | Стрингер | |
| 39 | 5299-5701074 | Стрингер | |
| 42 | 1/40988/00 | Гайка М8-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
