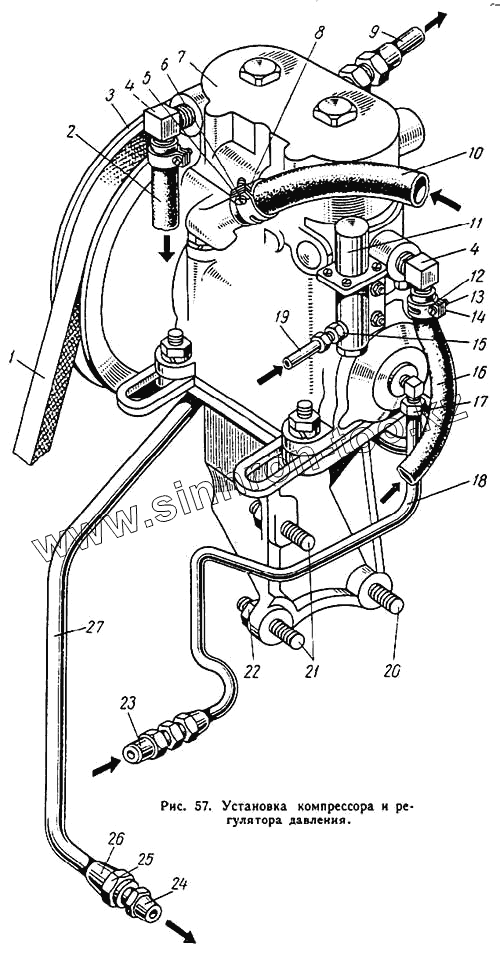

Каталог запасных частей к технике: ЛиАЗ 677. Установка компрессора и регулятора давления
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305286-П8 | 305286-П8 | Штуцер фланцевый | |
| 250563-П | 250563-П | Гайка | |
| 305265-П8 | 305265-П8 | Штуцер ввертный | |
| 120-3506087 | 120-3506087 | Шланг передних тормозных камер гибкий | |
| 130-3509260 | 130-3509260 | Трубка подвода масла к компрессору в сборе | |
| 130-3509270 | 130-3509270 | Трубка отвода масла от компрессора в сборе | |
| 421105-П | 421105-П | Ниппель | |
| 300142-П8 | 300142-П8 | Муфта шланга | |
| 677-3506098 | 677-3506098 | Кронштейн гибкого шланга | |
| 421113-П8 | 421113-П8 | Гайка накидная | |
| 1 | 130-3509250 | Ремень привода компрессора | |
| 2 | 130-3509290-Б | Шланг отвода воды от компрессора | |
| 3 | 130-3509128-А | Шкив компрессора в сборе | |
| 4 | 115-1011103 | Угольник | |
| 5 | 251084-П8 | Гайка | |
| 6 | 220086-П8 | Винт М5х30 | |
| 7 | 130-3509012-В | Компрессор с регулятором давления в сборе | |
| 8 | 288007-П8 | Хомутик шланга | |
| 9 | 130-3506450 | Трубка от компрессора к первому воздушному баллону в сборе | |
| 10 | 130-3509276 | Шланг подвода воздуха к компрессору | |
| 11 | 130-3512010-А2 | Регулятор давления в сборе | |
| 12 | 288004-П8 | Хомутик | |
| 13 | 220082-П8 | Винт | |
| 14 | 251084-П8 | Гайка | |
| 15 | 421149-П8 | Штуцер ввертный | |
| 16 | 130-3509293 | Шланг подвода воды к компрессору | |
| 17 | 483302-П8 | Гайка накидная | |
| 18 | 130-3509264 | Трубка подвода масла к компрессору | |
| 19 | 130-3506225 | Трубка от тройника манометра к клапану регулятора давления третья | |
| 20 | 307179-П8 | Шпилька крепления компрессора | |
| 21 | 308614-П8 | Шпилька крепления компрессора | |
| 22 | 250515-П8 | Гайка М12х1,25 | |
| 23 | 300299-П | Муфта конусная | |
| 24 | 421240-П | Муфта конусная | |
| 25 | 421141-П8 | Гайка накидная | |
| 26 | 421152-П8 | Штуцер | |
| 27 | 130-3509271 | Трубка отвода масла от компрессора |
