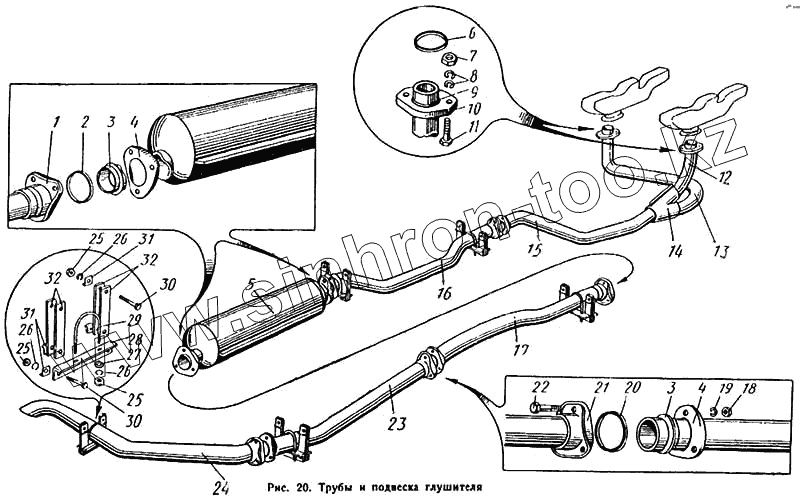

Каталог запасных частей к технике: ЛиАЗ 677. Трубы и подвеска глушителя
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
26
27
28
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 677-1203100-Б | 677-1203100-Б | Труба системы выпуска газа промежуточная первая в сборе | |
| 677-1203023 | 677-1203023 | Кожух прокладки | |
| 677-1203010-Б | 677-1203010-Б | Труба тройника системы выпуска газа приемная правая в сборе | |
| 677-1203011-Б | 677-1203011-Б | Труба тройника системы выпуска газа приемная левая в сборе | |
| 677-1203102-Б | 677-1203102-Б | Труба системы выпуска газа промежуточная вторая в сборе | |
| 677-1203050-Б | 677-1203050-Б | Труба системы выпуска газа передняя в сборе | |
| 677-1203086 | 677-1203086 | Труба системы выпуска газа задняя в сборе | |
| 677-1203590-А | 677-1203590-А | Тройник системы выпуска газа в сборе | |
| 677-1203114 | 677-1203114 | Сердечник прокладки | |
| 677-1203021 | 677-1203021 | Сердечник прокладки | |
| 677-1203594 | 677-1203594 | Половина тройника системы выпуска газа | |
| 677-1203092 | 677-1203092 | Кронштейн крепления задней выпускной трубы | |
| 677-1203068 | 677-1203068 | Кронштейн крепления глушителя | |
| 677-1203596-Б | 677-1203596-Б | Колено тройника системы выпуска газа в сборе | |
| 677-1203113 | 677-1203113 | Кожух прокладки | |
| 1 | 677-1203022 | Фланец натяжной | |
| 2 | 677-1203020 | Прокладка в сборе | |
| 3 | 375-1201021-А | Фланец трубы глушителя упорный | |
| 4 | 375-1201019-Б2 | Фланец трубы глушителя натяжной | |
| 5 | 375-1201010-Б | Глушитель в сборе | |
| 6 | 306300-П | Прокладка в сборе | |
| 7 | 250538-П8 | Гайка | |
| 8 | 252157-П2 | Шайба 12 пружинная | |
| 9 | 110-1203019 | Горловина приемной трубы | |
| 10 | 130-1203137 | Фланец натяжной | |
| 11 | 200369-П8 | Болт М12х1,75х50 | |
| 12 | 677-1203014-Б | Труба тройника системы выпуска газа приемная правая | |
| 13 | 677-1203015-Б | Труба тройники системы выпуска газа приемная левая | |
| 14 | 677-1203591 | Тройник системы выпуска газа | |
| 15 | 677-1203597-Б | Колено тройника | |
| 16 | 677-1203051-Б | Труба передняя | |
| 17 | 677-1203101-Б | Труба системы выпуска газа промежуточная первая | |
| 18 | 250536-П8 | Гайка | |
| 19 | 252136-П2 | Шайба 10 пружинная | |
| 20 | 677-1203112 | Прокладка в сборе | |
| 21 | 677-1203084 | Фланец выпускной трубы натяжной неподвижный | |
| 22 | 201501-П8 | Болт | |
| 23 | 677-1203103-Б | Труба системы выпуска газа промежуточная вторая | |
| 24 | 677-1203087 | Труба системы выпуска газа задняя | |
| 25 | 250510-П8 | Гайка М8х1 | |
| 26 | 252135-П2 | Шайба 8 пружинная | |
| 27 | 252005-П8 | Шайба 8 | |
| 28 | 677-1203037 | Кронштейн подвески выпускных труб | |
| 29 | 677-1203036 | Стремянка крепления выпускных труб | |
| 30 | 201458-П8 | Болт М8х25 | |
| 31 | 677-1203038 | Пластина предохранительная | |
| 32 | 677-1203034 | Ремень подвески выпускных труб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
