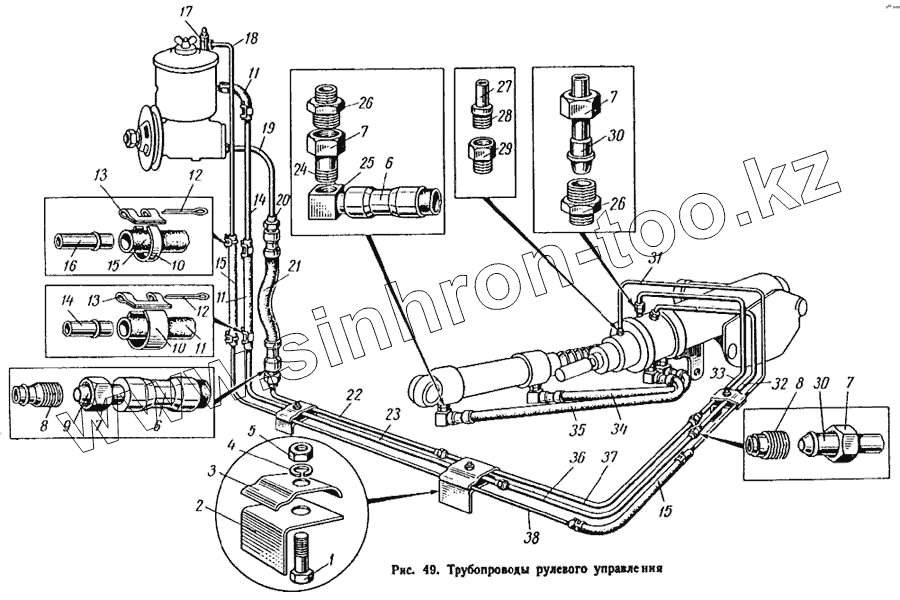

Каталог запасных частей к технике: ЛиАЗ 677. Трубопроводы рулевого управления
1
2
3
4
5
6
6
7
7
7
7
8
8
9
10
10
11
11
11
12
12
13
13
14
14
15
15
15
16
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 280051-П | 280051-П | Гайка соединительная | |
| 300115-П13 | 300115-П13 | Гайка ввертная | |
| 677-3408189 | 677-3408189 | Шланг низкого давления сливной в сборе | |
| 677-3408051 | 677-3408051 | Труба сливного шланга | |
| 677-3408169 | 677-3408169 | Труба низкого давления рулевого механизма | |
| 677-3408185 | 677-3408185 | Труба низкого давления промежуточная в сборе | |
| 677-3408177 | 677-3408177 | Труба высокого давления промежуточная | |
| 677-3408209 | 677-3408209 | Труба высокого давления от насоса | |
| 677-3408049 | 677-3408049 | Труба высокого давления | |
| 305079-П | 305079-П | Пробка транспортная | |
| 677-3408013 | 677-3408013 | Труба высокого давления рулевого механизма | |
| 1 | 201460-П8 | Болт М8х30 | |
| 2 | 677-5102033 | Угольник крепления панели пола малый | |
| 3 | 677-3408110 | Планка кронштейна | |
| 4 | 252135-П2 | Шайба 8 пружинная | |
| 5 | 250510-П8 | Гайка М8х1 | |
| 6 | 375-3407610-Б | Муфта | |
| 7 | 375-3407621-Б | Гайка накидная | |
| 8 | 375-3407644 | Муфта трубы высокого давления | |
| 9 | 375-3407613-Б | Ниппель | |
| 10 | 308712-П8 | Лента стяжная хомута | |
| 11 | 677-3408190 | Шланг низкого давления сливной | |
| 12 | 304505-П8 | Шплинт стяжной хомутиков | |
| 13 | 306775-П | Пряжка хомутика | |
| 14 | 677-3408188 | Трубопровод сливной низкого давления промежуточный | |
| 15 | 677-3408173 | Шланг дренажный | |
| 16 | 677-3408171 | Труба дренажная верхняя | |
| 17 | 677-3408240 | Штуцер переходной в сборе | |
| 18 | 677-3408170 | Труба дренажная верхняя в сборе | |
| 19 | 677-3408208 | Труба высокого давления от насоса в сборе | |
| 20 | 375-3407625 | Муфта трубы высокого давления | |
| 21 | 375-3407669-Б | Шланг нагнетательный в сборе | |
| 22 | 677-3408176 | Труба высокого давления промежуточная в сборе | |
| 23 | 677-3408050 | Труба сливного шланга в сборе | |
| 24 | 375-3407620-Б | Ниппель шаровой угловой | |
| 25 | 375-3407615-Б | Ниппель угловой | |
| 26 | 375-3407603-Б | Штуцер | |
| 27 | 677-3408175 | Труба дренажная от рулевого механизма | |
| 28 | 280051-П8 | Гайка соединительная | |
| 29 | 339132-П8 | Штуцер | |
| 30 | 375-3407655-Б | Ниппель шаровой | |
| 31 | 677-3408174 | Труба дренажная от рулевого механизма в сборе | |
| 32 | 677-3408168 | Труба низкого давления рулевого механизма в сборе | |
| 33 | 677-3408012 | Труба высокого давления рулевого механизма в сборе | |
| 34 | 375-3407679-Б | Шланг гидроусилителя короткий в сборе | |
| 35 | 375-3407678-Б | Шланг высокого давления гидроусилителя в сборе | |
| 36 | 677-3408184 | Труба низкого давления промежуточная в сборе | |
| 37 | 677-3408048 | Труба высокого давления в сборе | |
| 38 | 677-3408172 | Труба дренажная нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
