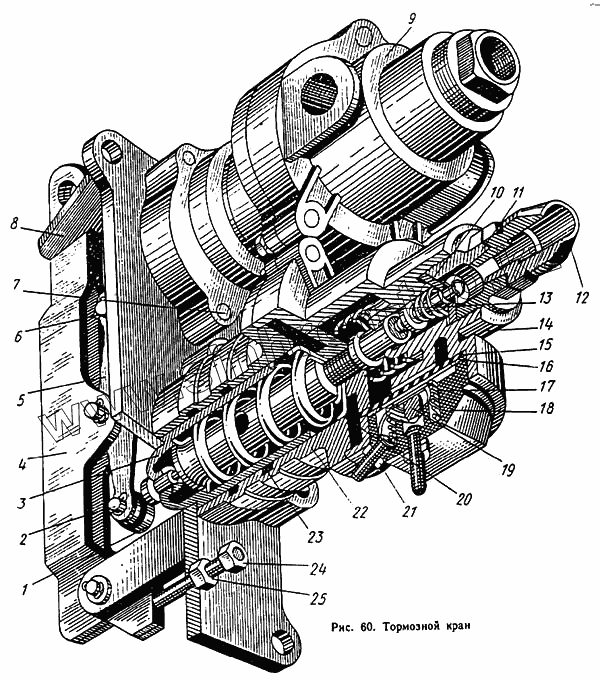

Каталог запасных частей к технике: ЛиАЗ 677. Тормозной кран
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260058-П8 | 260058-П8 | Палец | |
| 201460-П8 | 201460-П8 | Болт М8х30 | |
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252006-П8 | 252006-П8 | Шайба 10 | |
| 127-3514153 | 127-3514153 | Скоба рычага тормозного крана ограничительная | |
| 260062-П8 | 260062-П8 | Палец | |
| 1 | 127-3514073 | Ролик | |
| 2 | 260035-П8 | Палец | |
| 3 | 127-3514082 | Толкатель в сборе | |
| 4 | 127-3514140 | Рычаг в сборе | |
| 5 | 127-3514070 | Коромысло | |
| 6 | 258038-П8 | Шплинт 3,2х16 | |
| 7 | 221666-П8 | Винт | |
| 8 | 127-3514150 | Кронштейн | |
| 9 | 127-3514053 | Корпус нижний | |
| 10 | 127-3514237-А | Прокладка | |
| 11 | 127-3514210 | Клапан в сборе | |
| 12 | 127-3514215 | Пробка клапана | |
| 13 | 127-3514085 | Пружина поддиафрагменная | |
| 14 | 127-3514033 | Корпус верхний | |
| 15 | 120-3720095 | Диафрагма включателя | |
| 16 | 120-3720116 | Прокладка колодки | |
| 17 | 120-3720092 | Пружина основания контакта | |
| 18 | 120-3720100 | Колодка контактная в сборе | |
| 19 | 120-3720088 | Основание контакта | |
| 20 | 127-3514230-А | Диафрагма в сборе | |
| 21 | 201458-П8 | Болт М8х25 | |
| 22 | 127-3514021 | Корпус направляющий | |
| 23 | 127-3514174 | Кольцо смазывающее | |
| 24 | 201460-П8 | Болт М8х30 | |
| 25 | 201510-П8 | Болт М10х65 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
