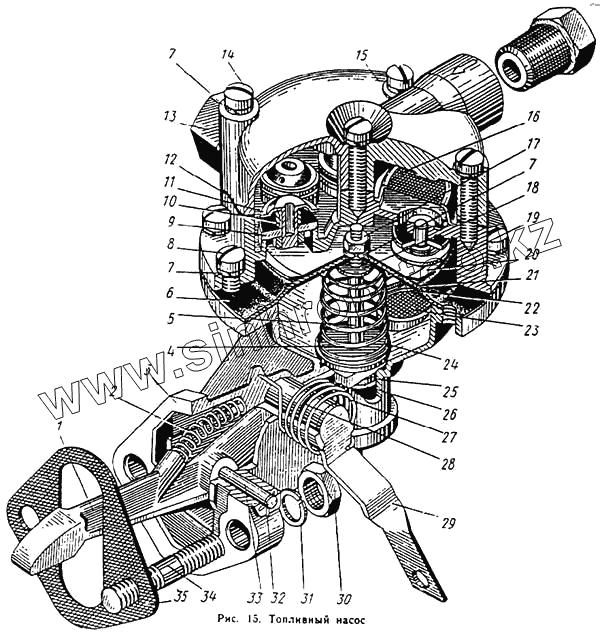

Каталог запасных частей к технике: ЛиАЗ 677. Топливный насос
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Т-1106200 | 130Т-1106200 | Комплект деталей для ремонта топливного насоса Б10 | |
| 130Т-1106050 | 130Т-1106050 | Диафрагма с толкателем в сборе | |
| 130Т-1106055 | 130Т-1106055 | Толкатель в сборе | |
| 164Т-1106201 | 164Т-1106201 | Комплект деталей для ремонта топливного насоса Б10 | |
| 130Т-1106090 | 130Т-1106090 | Корпус топливного насоса в сборе | |
| 1 | 130-1106078-Б | Коромысло | |
| 2 | 11-1013 | Пружина коромысла возвратная | |
| 3 | 130Т-1106094-В | Корпус насоса | |
| 4 | 130Т-1106061 | Пружина диафрагмы | |
| 5 | 130Т-1106053 | Толкатель | |
| 6 | 130Т-1106051 | Диск диафрагмы | |
| 7 | 252153-П2 | Шайба 5 пружинная | |
| 7 | 252153-П2 | Шайба 5 пружинная | |
| 8 | 440780-П8 | Винт крепления головки | |
| 9 | 130-1106026 | Клапан | |
| 10 | 130-1106028 | Пружина клапана | |
| 11 | 130-1106027 | Обойма клапана | |
| 12 | 130Т-1106037 | Прокладка крышки | |
| 13 | 300304-П29 | Штуцер | |
| 14 | 440785-П8 | Винт | |
| 15 | 130Т-1106036 | Крышка демпфера | |
| 16 | 130Т-1106045 | Фильтр топливного насоса | |
| 17 | 250464-П8 | Гайка М5 | |
| 18 | 130-1106056 | Шайба толкателя | |
| 19 | 130Т-1106018 | Головка топливного насоса | |
| 20 | 130Т-1106057 | Шайба диафрагмы верхняя | |
| 21 | 130Т-1106146 | Шайба диафрагмы нижняя | |
| 22 | 130Т-1106096 | Шайба сетки | |
| 23 | 130-1106097 | Сетка фильтра | |
| 24 | 130Т-1106178 | Сальник толкателя | |
| 25 | 130-1106059 | Прокладка упорной шайбы | |
| 26 | 130-1106063 | Шайба упорная | |
| 27 | 130Т-1106099-Б | Пружина | |
| 28 | 485-4223029-Б | Сальник | |
| 29 | 130-1106095-Б | Валик ручного привода в сборе | |
| 30 | 303112-П8 | Гайка | |
| 31 | 252136-П2 | Шайба 10 пружинная | |
| 32 | 258000-П8 | Шплинт оси коромысла | |
| 33 | 130Т-1106128 | Ось коромысла | |
| 34 | 307156-П8 | Шпилька | |
| 35 | 111-1106170 | Прокладка топливного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
