Каталог запасных частей к технике: ЛиАЗ 677. Сигнализация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Л158В-3722154 | Л158В-3722154 | Автомат защитный 70 а в сборе | |
| 200263-П8 | 200263-П8 | Болт | |
| 201456-П8 | 201456-П8 | Болт М8х20 | |
| 201460-П8 | 201460-П8 | Болт М8х30 | |
| 220078-П8 | 220078-П8 | Винт М5х12 | |
| 224627-П8 | 224627-П8 | Винт | |
| 220050-П8 | 220050-П8 | Винт М4х8 | |
| 220079-П8 | 220079-П8 | Винт М5х14 | |
| 220103-П8 | 220103-П8 | Винт М6х12 | |
| 220104-П8 | 220104-П8 | Винт М6х14 | |
| 220078-П8 | 220078-П8 | Винт М5х12 | |
| 130-3721133 | 130-3721133 | Вставка основания контактного устройства сигнала | |
| 110-3724047 | 110-3724047 | Втулка верхнего пучка проводов к вентилятору водителя проходная | |
| 130-3724151 | 130-3724151 | Втулка изоляционная | |
| 120-3711054 | 120-3711054 | Втулка провода аккумуляторной батареи проходная | |
| 124-3724419 | 124-3724419 | Втулка проходная | |
| 127-3724209 | 127-3724209 | Втулка пучка проводов щитка приборов к щитку в стенке капота проходная нижняя | |
| 250464-П8 | 250464-П8 | Гайка М5 | |
| 250510-П16 | 250510-П16 | Гайка | |
| 250510-П8 | 250510-П8 | Гайка М8х1 | |
| 250534-П | 250534-П | Гайка М8 | |
| 250763-П8 | 250763-П8 | Гайка | |
| 250764-П8 | 250764-П8 | Гайка | |
| 251356-П8 | 251356-П8 | Гайка М6 | |
| 251365-П | 251365-П | Гайка фланцевая | |
| 677-3724189 | 677-3724189 | Жолоб левый | |
| 677-3724188 | 677-3724188 | Жолоб левый со скобой в сборе | |
| 677-3724187 | 677-3724187 | Жолоб правый | |
| 677-3724186 | 677-3724186 | Жолоб со скобой в сборе | |
| 110-3722052 | 110-3722052 | Зажим предохранителей | |
| 252539-П | 252539-П | Заклепка | |
| 304131-П8 | 304131-П8 | Заклепка трубчатая | |
| 127-3722224 | 127-3722224 | Клемма | |
| Л158В-3721052 | Л158В-3721052 | Кнопка сигнала в сборе | |
| 130-3721082 | 130-3721082 | Кольцо контактное в сборе | |
| 130-3721073 | 130-3721073 | Контакт | |
| 130-3721066 | 130-3721066 | Контакт контактного устройства сигнала с шиной в сборе | |
| 677-3722159 | 677-3722159 | Кронштейн крепления автомата защиты и панели предохранителей | |
| 677-3722255 | 677-3722255 | Кронштейн крепления панели предохранителей | |
| 540106 | 540106 | Наконечник к положительной клемме аккумуляторной батареи | |
| 110-3721089 | 110-3721089 | Наконечник провода | |
| 130-3721048 | 130-3721048 | Основание контактного устройства сигнала | |
| 677-3722244 | 677-3722244 | Панель запасных предохранителей | |
| 677-3722242 | 677-3722242 | Панель запасных предохранителей в сборе | |
| 677-3722212 | 677-3722212 | Панель плавких предохранителей | |
| 677-3722210-Б | 677-3722210-Б | Панель плавких предохранителей в сборе | |
| 120-3721036-Б | 120-3721036-Б | Пластина контакта с массой кнопки сигнала в сборе | |
| 130-3721091 | 130-3721091 | Пластина крепления контактного устройства | |
| 110-3722105 | 110-3722105 | Предохранитель плавкий 10 а в сборе | |
| 110-3722105 | 110-3722105 | Предохранитель плавкий 10 а в сборе | |
| 110-3722205 | 110-3722205 | Предохранитель плавкий 20 а в сборе | |
| 110-3722205 | 110-3722205 | Предохранитель плавкий 20 а в сборе | |
| 677-3724184 | 677-3724184 | Провод аккумуляторной батареи к выключателю аккумуляторной батареи в сборе | |
| 110-3721085 | 110-3721085 | Провод включателя сигнала | |
| 130-3721086 | 130-3721086 | Провод включателя сигнала в сборе | |
| Л158В-3724299 | Л158В-3724299 | Провод габаритного фонаря в сборе | |
| Л158В-3724325 | Л158В-3724325 | Провод массы включателя контрольной лампы «дверь» | |
| Л158В-3724198 | Л158В-3724198 | Провод массы выпрямителя | |
| 677-3724376 | 677-3724376 | Провод массы датчика перегрева воды в радиаторе | |
| 677-3724660 | 677-3724660 | Провод массы двигателя | |
| 677-3724395 | 677-3724395 | Провод массы плафона водителя | |
| Л158В-3724163 | Л158В-3724163 | Провод массы реле включения дежурного освещения | |
| 677-3724271 | 677-3724271 | Провод массы реле-регулятора | |
| Л158В-3724316 | Л158В-3724316 | Провод массы штепсельной розетки | |
| 677-3724350 | 677-3724350 | Провод между датчиками давления в ресиверах | |
| Л158В-3724264-Б | Л158В-3724264-Б | Провод между пусковыми кнопками | |
| 677-3724415 | 677-3724415 | Провод между сопротивлениями в сборе | |
| 677-3724185 | 677-3724185 | Провод от включателя аккумуляторной батареи к стартеру | |
| 677-3724406 | 677-3724406 | Провод от реле блокировки к выпрямителю в сборе | |
| 677-3724340 | 677-3724340 | Провод питания контрольных ламп | |
| 130-3721071 | 130-3721071 | Пружина контактного устройства сигнала | |
| 677-3724201 | 677-3724201 | Пучок проводов верхний в сборе | |
| 677-3724335 | 677-3724335 | Пучок проводов гидромеханической передачи | |
| Л158В-3724210 | Л158В-3724210 | Пучок проводов ламп освещения маршрута | |
| 677-3724206-Б | 677-3724206-Б | Пучок проводов нижний в сборе | |
| 677-3724446 | 677-3724446 | Пучок проводов от транзисторного коммутатора к катушке зажигания | |
| 677-3724302 | 677-3724302 | Пучок проводов питания приборов | |
| 120-3724015 | 120-3724015 | Рамка втулки | |
| 120-3724015 | 120-3724015 | Рамка втулки | |
| 308334-П8 | 308334-П8 | Скоба крепления верхнего пучка проводов к уголку | |
| 308370-П8 | 308370-П8 | Скоба | |
| 677-3724190 | 677-3724190 | Скоба крепления трубки | |
| 308333-П8 | 308333-П8 | Скоба крепления трубки | |
| 308370-П8 | 308370-П8 | Скоба | |
| 306725-П8 | 306725-П8 | Скоба крепления провода | |
| 120-3724190 | 120-3724190 | Скоба крепления пучка проводов к левому боковому стрингеру | |
| 122-3722245 | 122-3722245 | Упор запасного предохранителя | |
| 122-3722246 | 122-3722246 | Упор предохранителя | |
| 130-3721062 | 130-3721062 | Устройство сигнала контактное с крышкой в сборе | |
| 308360-П8 | 308360-П8 | Хомут | |
| 252002-П8 | 252002-П8 | Шайба 4 | |
| 252003-П8 | 252003-П8 | Шайба 5 | |
| 252004-П8 | 252004-П8 | Шайба 6 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 252132-П2 | 252132-П2 | Шайба 4 | |
| 252133-П2 | 252133-П2 | Шайба 5 | |
| 252134-П2 | 252134-П2 | Шайба 6 | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252155-П16 | 252155-П16 | Шайба | |
| 305597-П8 | 305597-П8 | Шайба упора | |
| 677-3722235 | 677-3722235 | Шина автомата защиты питающая | |
| 677-3722240 | 677-3722240 | Шина питания предохранителей большая | |
| 677-3722239 | 677-3722239 | Шина питания предохранителей малая | |
| 677-3722237 | 677-3722237 | Шина питания предохранителей ступенчатая | |
| 130-3721095 | 130-3721095 | Шина токоведущая | |

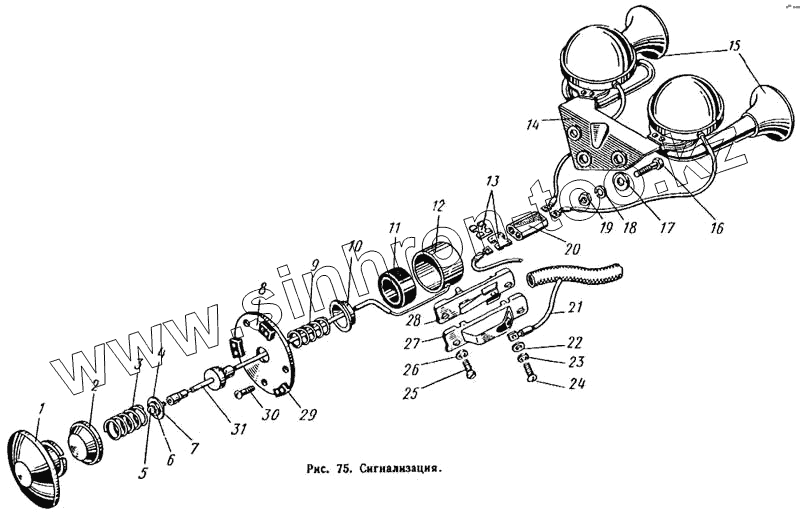

| 1 | Л158В-3721012 | Крышка кнопки сигнала | |
| 2 | 120-3721030 | Колпачок провода кнопки сигнала | |
| 3 | 120-3721028 | Пружина контакта провода кнопки сигнала | |
| 4 | 120-3721022 | Тарелка пружины контакта провода кнопки | |
| 5 | 220048-П8 | Винт М4х6 | |
| 6 | 252132-П2 | Шайба 4 | |
| 7 | 252002-П8 | Шайба 4 | |
| 8 | 120-3721035-А | Пластина контакта с массой кнопки сигнала в сборе | |
| 9 | 120-3721040 | Пружина болта | |
| 10 | 120-3721042 | Тарелка пружины контакта с массой кнопки сигнала | |
| 11 | 130-3721080 | Прокладка контактного кольца | |
| 12 | 130-3721083 | Кольцо контактное | |
| 13 | 110-3723157 | Пружина ответвительного соединителя | |
| 14 | 677-3721268 | Кронштейн крепления сигналов | |
| 15 | 122-3721018-Б | Сигналы типа С-18 с кронштейном в сборе | |
| 16 | 200263-П8 | Болт | |
| 17 | 110-3721026 | Шайба специальная | |
| 18 | 252270-П2 | Шайба | |
| 19 | 250510-П8 | Гайка М8х1 | |
| 20 | Л158В-3723154 | Корпус ответвительного соединителя | |
| 21 | 677-3724207-Б | Пучок проводов щитка приборов в сборе | |
| 22 | 252002-П8 | Шайба 4 | |
| 23 | 252132-П8 | Шайба 4 пружинная | |
| 24 | 220050-П8 | Винт М4х8 | |
| 25 | 220078-П8 | Винт М5х12 | |
| 26 | 252153-П2 | Шайба 5 пружинная | |
| 27 | 130-3721097 | Крышка контактного устройства сигнала | |
| 28 | 130-3721072 | Устройство сигнала контактное в сборе | |
| 29 | 120-3721038-Б | Захват крышки кнопки сигнала | |
| 30 | 302050-П8 | Винт | |
| 31 | 120-3724145 | Провод кнопки сигнала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
