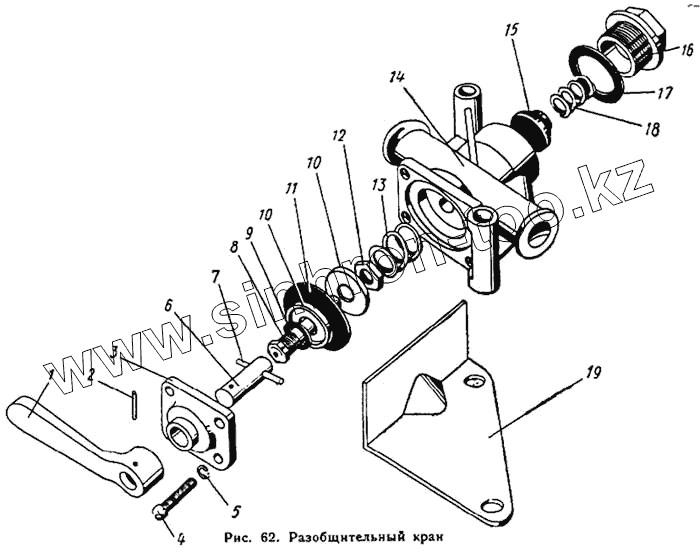

Каталог запасных частей к технике: ЛиАЗ 677. Разобщительный кран
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3520028 | 130-3520028 | Крышка в сборе | |
| 120Д-1107247 | 120Д-1107247 | Прокладка | |
| 258727-П8 | 258727-П8 | Штифт | |
| 130-3520036 | 130-3520036 | Шток разобщительного крана в сборе | |
| 130-3520065-Т | 130-3520065-Т | Заглушка транспортная | |
| 1 | 130-3520020 | Ручка разобщительного крана | |
| 2 | 258602-П29 | Штифт | |
| 3 | 130-3520029 | Крышка разобщительного крана | |
| 4 | 222501-П8 | Винт | |
| 5 | 252153-П2 | Шайба 5 пружинная | |
| 6 | 130-3520033 | Толкатель разобщительного крана | |
| 7 | 130-3520031 | Штифт толкателя | |
| 8 | 130-3520037 | Шток разобщительного крана | |
| 9 | 130-3520063 | Шайба клапана разобщительного крана | |
| 10 | 130-3520055 | Шайба диафрагмы разобщительного крана | |
| 11 | 130-3520053 | Диафрагма разобщительного крана | |
| 12 | 303117-П29 | Гайка | |
| 13 | 130-3520057-Б | Пружина разобщительного крана возвратная | |
| 14 | 130-3520016 | Корпус разобщительного крана | |
| 15 | 130-3520061 | Клапан разобщительного крана | |
| 16 | 130-3520023 | Пробка разобщительного крана | |
| 17 | К80-1107343 | Прокладка пробки | |
| 18 | 130-3520022 | Пружина клапана | |
| 19 | 677-3520025 | Кронштейн крепления разобщительного крана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
