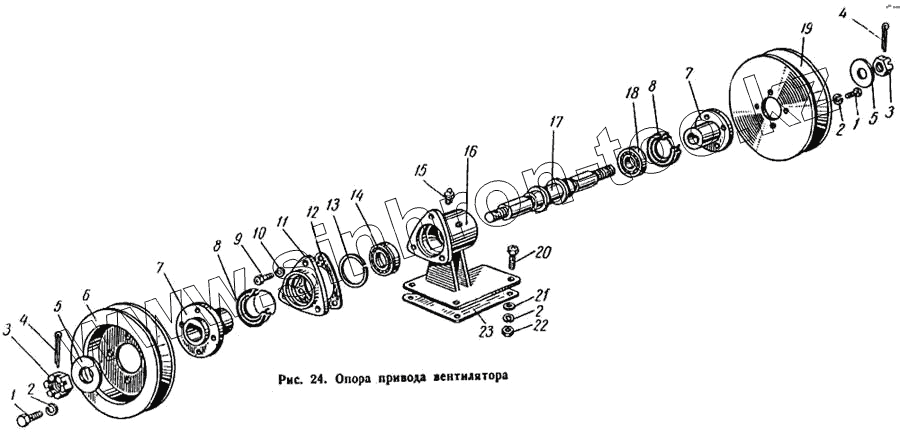

Каталог запасных частей к технике: ЛиАЗ 677. Опора привода вентилятора
1
1
2
2
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 677-1308018 | 677-1308018 | Шкив вентилятора в сборе | |
| 677-1308090 | 677-1308090 | Опора привода вентилятора промежуточная в сборе | |
| 1 | 201495-П8 | Болт М10х20 | |
| 2 | 252136-П2 | Шайба 10 пружинная | |
| 3 | 250979-П8 | Гайка | |
| 4 | 258054-П8 | Шплинт | |
| 5 | 252017-П8 | Шайба 16 | |
| 6 | 677-1308096 | Шкив промежуточного привода вентилятора передний | |
| 7 | 677-1308056 | Ступица вентилятора | |
| 8 | 20-1701210 | Сальник задней крышки с пружиной в рборе | |
| 9 | 201456-П8 | Болт М8х20 | |
| 10 | 252135-П2 | Шайба 8 пружинная | |
| 11 | 677-1308034 | Крышка подшипника | |
| 12 | 677-1308044 | Прокладка | |
| 13 | 252005-П8 | Шайба 8 | |
| 14 | 677-1308022 | Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206 | |
| 15 | 304814-П | Пресс-масленка в сборе | |
| 16 | 677-1308091 | Корпус промежуточной опоры | |
| 17 | 677-1308032 | Валик | |
| 18 | 677-1308023 | Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206 | |
| 19 | 677-1308097 | Шкив промежуточного привода вентилятора задний | |
| 20 | 201505-П8 | Болт М10х45 | |
| 21 | 252006-П8 | Шайба 10 | |
| 22 | 250512-П8 | Гайка М10х1,5 | |
| 23 | 677-1308092 | Пластина крепления промежуточной опоры |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
