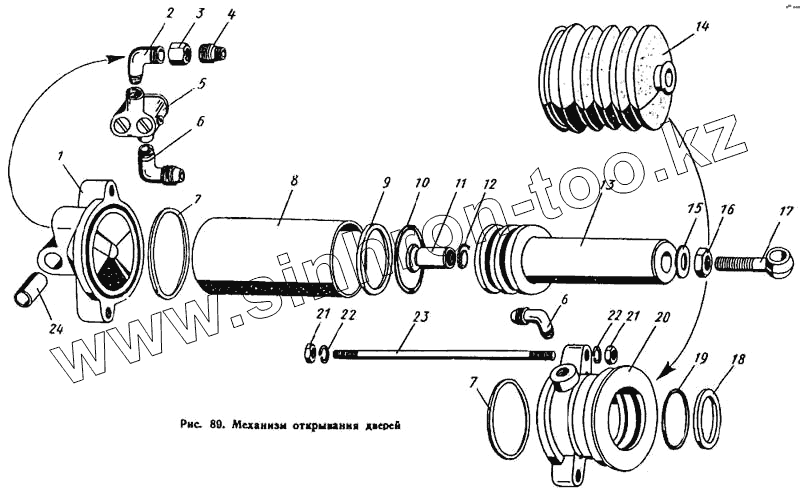

Каталог запасных частей к технике: ЛиАЗ 677. Механизм открывания дверей
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190-6108136 | 190-6108136 | Болт ограничительный | |
| 426009-П | 426009-П | Шарик | |
| 191-6108135 | 191-6108135 | Шайба уплотнительная | |
| 252133-П8 | 252133-П8 | Шайба 5 | |
| 677-6108020 | 677-6108020 | Цилиндр механизма открывания дверей с клапаном в сборе | |
| 677-6108089 | 677-6108089 | Усилитель кронштейна | |
| 677-6108178 | 677-6108178 | Пружина прижима ролика | |
| 695-6108028-Б | 695-6108028-Б | Поршень | |
| 677-6108045 | 677-6108045 | Пластина кронштейна | |
| 677-6108049 | 677-6108049 | Пластина крепления цилиндра усилительная | |
| 677-6108172-Б | 677-6108172-Б | Планка направляющего ролика двери правая | |
| 677-6108173-Б | 677-6108173-Б | Планка направляющего ролика двери левая | |
| 677-6108043 | 677-6108043 | Ось кронштейна | |
| 221579-П8 | 221579-П8 | Винт | |
| 695-6108020 | 695-6108020 | Крышка цилиндра задняя в сборе | |
| 201460-П8 | 201460-П8 | Болт М8х30 | |
| 224682-П | 224682-П | Винт | |
| 222669-П2 | 222669-П2 | Винт регулировочный | |
| 695-6108018-Б | 695-6108018-Б | Вкладыш | |
| 250763-П8 | 250763-П8 | Гайка | |
| 303045-П8 | 303045-П8 | Гайка | |
| 254299-П | 254299-П | Заклепка | |
| 191-6108130 | 191-6108130 | Клапан механизма открывания дверей в сборе | |
| 677-6108042 | 677-6108042 | Кронштейн крепления цилиндра | |
| 677-6108086 | 677-6108086 | Кронштейн крепления цилиндра в сборе | |
| 1 | 695-6108092 | Крышка цилиндра задняя | |
| 2 | 305242-П | Угольник конечный | |
| 3 | 305865-П8 | Гайка | |
| 4 | 305361-П8 | Штуцер | |
| 5 | 190-6108134 | Корпус клапана | |
| 6 | 305284-П | Угольник ввертный | |
| 7 | 695-6108042 | Прокладка цилиндра | |
| 8 | 695-6108030-Б | Корпус цилиндра | |
| 9 | 695-6108040-Б | Кольцо уплотнительное № 2 | |
| 10 | 695-6108038-Б | Кольцо резиновое № 2 | |
| 11 | 695-6108029-Б | Стакан | |
| 12 | 695Б-6108033-Б | Прокладка стакана | |
| 13 | 695Б-6108026 | Поршень в сборе | |
| 14 | 695-6108048 | Кожух защитный | |
| 15 | 252016-П8 | Шайба 14 | |
| 16 | 250812-П8 | Гайка | |
| 17 | 695-6108044-Б | Болт откидной | |
| 18 | 695-6108036 | Кольцо уплотнительное № 1 | |
| 19 | 695-6108034 | Кольцо резиновое № 1 | |
| 20 | 695-6108014-Б | Крышка цилиндра передняя | |
| 21 | 250510-П8 | Гайка М8х1 | |
| 22 | 252135-П2 | Шайба 8 пружинная | |
| 23 | 695-6108046-Б | Шпилька | |
| 24 | 695-6108024-Б | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
