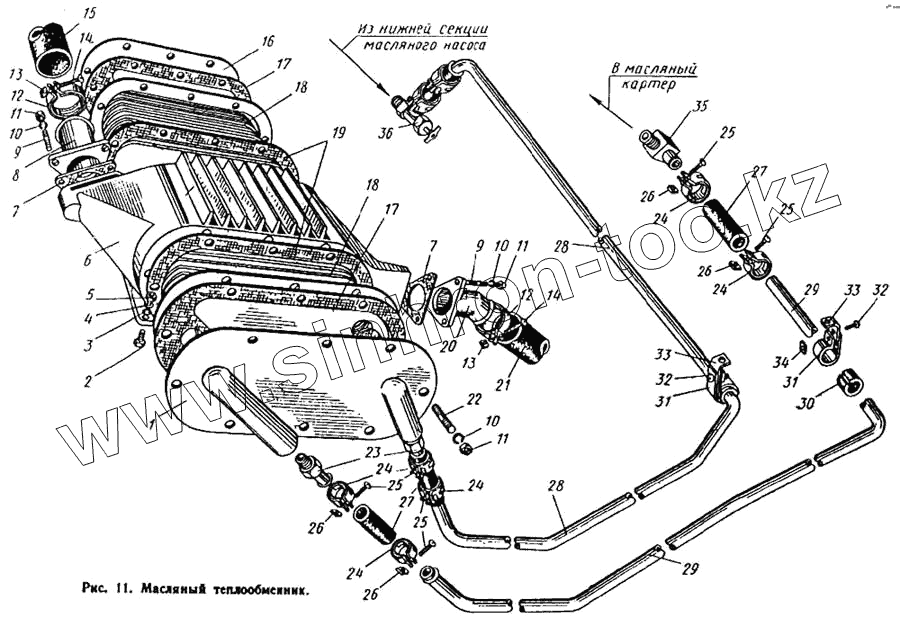

Каталог запасных частей к технике: ЛиАЗ 677. Масляный теплообменник
1
2
3
4
5
6
7
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
24
24
24
24
25
25
25
25
26
26
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 677-1013164 | 677-1013164 | Кронштейн крепления масляного теплообменника правый | |
| 677-1013165 | 677-1013165 | Кронштейн крепления масляного теплообменника левый | |
| 414804-П8 | 414804-П8 | Штуцер ввертный | |
| 1 | 677-1013380 | Крышка корпуса масляного теплообменника передняя | |
| 2 | 201499-П8 | Болт М10х30 | |
| 3 | 252006-П8 | Шайба 10 | |
| 4 | 252136-П2 | Шайба 10 пружинная | |
| 5 | 250512-П8 | Гайка М10х1,5 | |
| 6 | 677-1013320 | Корпус масляного теплообменника | |
| 7 | 677-1013333 | Прокладка патрубка масляного теплообменника | |
| 8 | 677-1013328 | Патрубок масляного теплообменника подводной | |
| 9 | 216525-П | Шпилька | |
| 10 | 252135-П2 | Шайба 8 пружинная | |
| 11 | 250511-П8 | Гайка М8х1 | |
| 12 | 308344-П | Хомутик в сборе | |
| 13 | 251086-П8 | Гайка М5 | |
| 14 | 220092-П8 | Винт | |
| 15 | 677-1303036 | Труба радиатора соединительная с масляным теплообменником | |
| 16 | 677-1013388 | Крышка корпуса масляного теплообменника задняя | |
| 17 | 677-1013372 | Прокладка остова масляного теплообменника | |
| 18 | 206-1013330 | Остов масляного радиатора в сборе | |
| 19 | 677-1013382 | Прокладка корпуса масляного теплообменника | |
| 20 | 677-1013326 | Патрубок масляного теплообменника | |
| 21 | 677-1303020 | Труба радиатора отводная в сборе | |
| 22 | 216528-П | Шпилька | |
| 23 | 677-1013405 | Штуцер масляного теплообменника | |
| 24 | 288004-П8 | Хомутик | |
| 25 | 220082-П8 | Винт | |
| 26 | 251086-П8 | Гайка М5 | |
| 27 | 122А-1013048 | Шланг | |
| 28 | 677-1013045 | Труба подвода масла | |
| 29 | 677-1013046 | Труба отвода масла | |
| 30 | 130-1013413 | Прокладка хомута | |
| 31 | 130-1013407-Б | Хомут крепления трубок масляного радиатора | |
| 32 | 201420-П8 | Болт М6х20 | |
| 33 | 130-1013067-В | Скоба крепления трубки | |
| 34 | 251104-П8 | Гайка | |
| 35 | 130-1013149 | Угольник слива масла масляного теплообменника | |
| 36 | 130-8101390 | Кран в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
