Каталог запасных частей к технике: ЛиАЗ 677. Корпус привода вентилятора

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

8

9

9

10

10

11

12

13

14

15

16

17

19

20

21

22

23

24

25

26

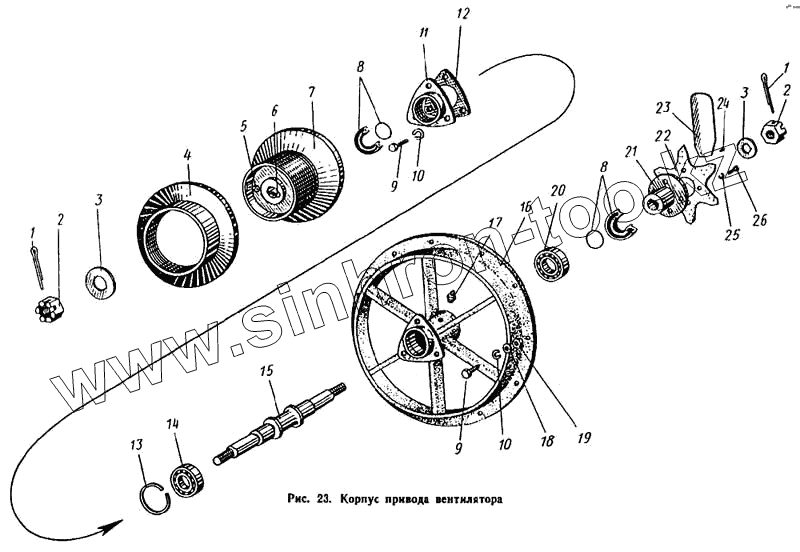

Позиция на иллюстрации	Заводской номер детали		Название детали
677-1308050	677-1308050		Корпус привода вентилятора в сборе
110-1308020-А	110-1308020-А		Ремень привода вентилятора
677-1308036	677-1308036		Ступица шкива вентилятора
375-1308012	375-1308012		Вентилятор в сборе
1	258054-П8		Шплинт
2	250979-П8		Гайка
3	252017-П8		Шайба 16
4	677-1308027		Муфта шкива вентилятора регулировочная
5	250508-П8		Гайка М6х1
6	201419-П8		Болт М6х18
7	677-1308030		Ступица шкива вентилятора в сборе
8	20-1701210		Сальник задней крышки с пружиной в рборе
9	201456-П8		Болт М8х20
10	252135-П2		Шайба 8 пружинная
11	677-1308034		Крышка подшипника
12	677-1308044		Прокладка
13	677-1308024		Кольцо установочное
14	677-1308022		Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206
15	677-1308032		Валик
16	677-1308051		Корпус привода вентилятора
17	304814-П		Пресс-масленка в сборе
19	250510-П8		Гайка М8х1
20	677-1308023		Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206
21	677-1308056		Ступица вентилятора
22	375-1308014		Крестовина вентилятора
23	375-1308015		Лопасть вентилятора
24	252703-П		Заклепка
25	252136-П2		Шайба 10 пружинная
26	201495-П8		Болт М10х20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
