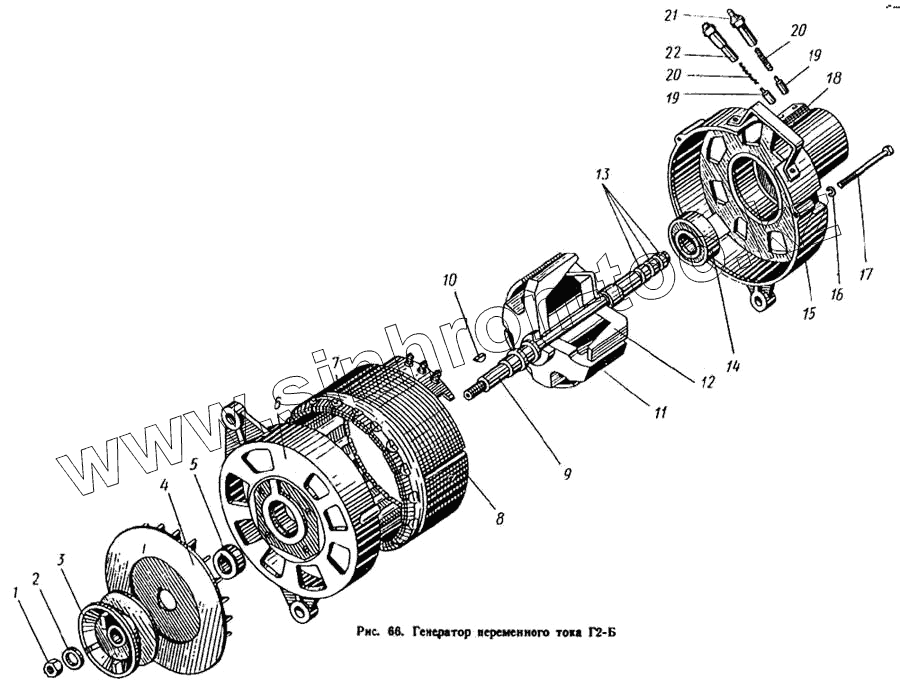

Каталог запасных частей к технике: ЛиАЗ 677. Генератор переменного тока Г2-Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201544-П8 | 201544-П8 | Болт М12х40 | |
| Г2-3701215-Б | Г2-3701215-Б | Втулка ротора | |
| 250515-П8 | 250515-П8 | Гайка М12х1,25 | |
| 677-3701322 | 677-3701322 | Кронштейн генератора | |
| 677-3701331-Б | 677-3701331-Б | Кронштейн натяжной планки | |
| 677-3701327 | 677-3701327 | Планка генератора натяжная | |
| 252007-П8 | 252007-П8 | Шайба 12 | |
| 201540-П8 | 201540-П8 | Болт М12х30 | |
| 1 | МХ-0235 | Гайка | |
| 2 | МХ-0234 | Шайба пружинная | |
| 3 | Г2-3701051-Б | Шкив | |
| 4 | Г2-3701055-Б | Вентилятор в сборе | |
| 5 | Г2-3701054-Б | Втулка | |
| 6 | Г2-3701400-Б | Крышка генератора со стороны привода в сборе | |
| 7 | Г2-3701130-Б | Катушка статора | |
| 8 | Г2-3701100-Б | Статор генератора с катушками в сборе | |
| 9 | Г2-3701211-Б | Вал ротора | |
| 10 | МХ-4148 | Шпонка шкива | |
| 11 | Г2-3701200-Б | Ротор генератора с контактными кольцами в сборе | |
| 12 | Г2-3701220-Б | Катушка ротора в сборе | |
| 13 | Г2-3701205-Б | Кольцо контактное | |
| 14 | 60305 | Подшипник крьшек в сборе | |
| 15 | Г2-3701300-Б | Крышка генератора со стороны контактных колец в сборе | |
| 16 | Х-1482 | Шайба пружинная | |
| 17 | Г2-3701080-Б | Шпилька стяжная | |
| 18 | Г2-3701002-Б | Основание щеткодержателей | |
| 19 | Г2-3701015-В | Щетка | |
| 20 | Г2-3701016-Б | Пружина щеток | |
| 21 | Г2-3701010-Б | Щеткодержатель изолированный в сборе | |
| 22 | Г2-3701014-Б | Щеткодержатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
