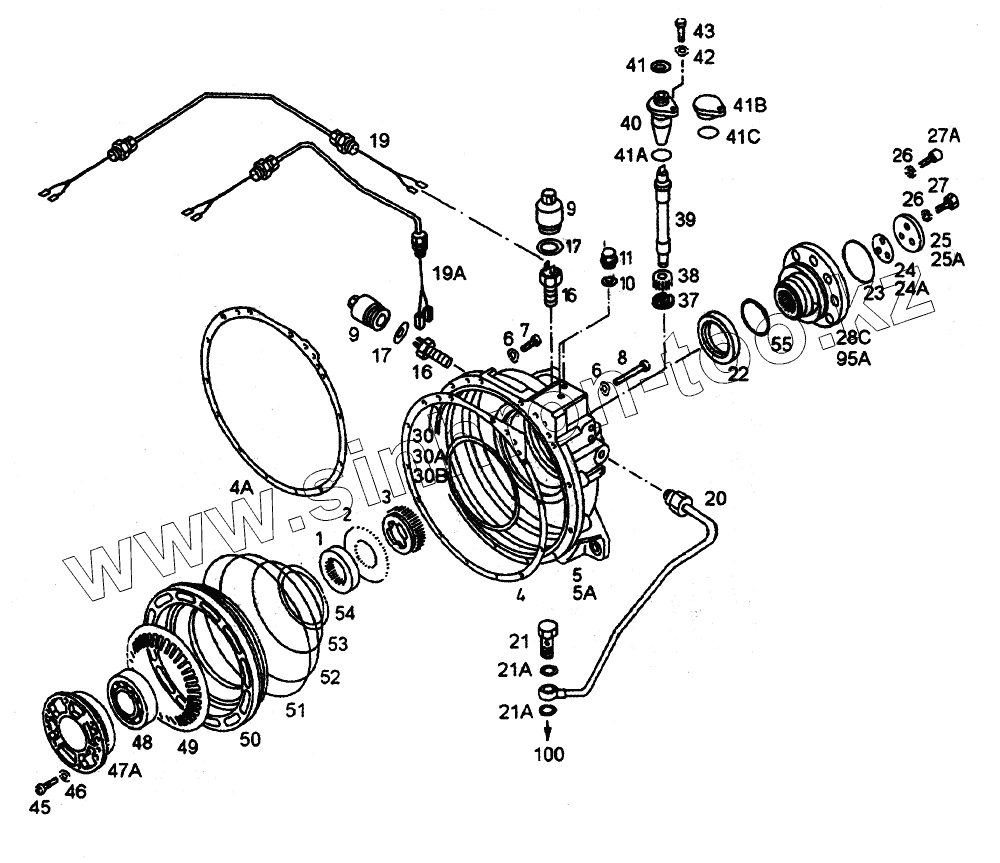

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Выходная часть ГМП DIWA.3Е
/39.gif)
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
16
16
17
17
19
19
20
21
21А
21А
22
23
24
24А
25
25
26
26
27
27
28F
28Н
28К
28М
28Q
28U
28Х
28С
30
30А
30В
37
38
39
40
41
41А
41В
41С
42
43
45
46
47А
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50.7285.13 | Кольцо | |
| 2 | 50.5548.13 | Диск зубчатый | |
| 3 | 50.7288.12 | Колесо тахометра | |
| 4 | 50.7299.21 | Прокладка | |
| 5 | 54.7608.23 | Крышка выходной части | |
| 6 | 01.0250.11 | Шайба пружинная В10 DIN 137 | |
| 7 | 01.0694.63 | Болт шестигранный М10х65 DIN 931 8.8-АЗС | |
| 8 | 01.0957.35 | Пробка СМ38х1,5 DIN 7604 АЗС | |
| 9 | 50.8414.11 | Крышка | |
| 10 | 01.0044.42 | Кольцо А12х15,5 DIN 7603 | |
| 11 | 01.0781.86 | Пробка М12x1,5 DIN 908 АЗС | |
| 16 | 90.1265.12 | Датчик индуктивный | |
| 17 | 01.0044.74 | Кольцо А38х44 DIN 7603 | |
| 19 | 56.3601.14 | Провод датчика индуктивного | |
| 20 | 68.1152.10 | Трубопровод | |
| 21 | 01.0308.71 | Винт полый 6 DIN 7643 | |
| 21А | 01.0044.36 | Кольцо А10x13,5 DIN 7603 | |
| 22 | 90.1513.10 | Манжета 75x95x10 DRW VN 3057 | |
| 23 | 01.0307.58 | Кольцо уплотнительное 48x4,5 VN 3014 | |
| 24 | 50.7193.10 | Шайба 0,2 | |
| 24А | 50.7194.10 | Шайба 0,5 | |
| 25 | 50.7141.11 | Шайба | |
| 26 | 01.0612.19 | Кольцо пружинное А10 DIN 128 АЗС | |
| 27 | 01.0265.93 | Болт шестигранный М10х50 DIN 931 10.9-А | |
| 28F | 58.2885.11 | Фланец выходного вала | |
| 28Н | 58.4029.11 | Фланец выходного вала | |
| 28К | 68.0015.10 | Фланец выходного вала | |
| 28М | 64.0019.10 | Фланец выходного вала | |
| 28Q | 58.4700.11 | Фланец выходного вала | |
| 28U | 56.1487.13 | Фланец выходного вала | |
| 28Х | 56.1768.11 | Фланец выходного вала | |
| 28С | 58.2660.23 | Фланец выходного вала | |
| 30 | 01.0438.64 | Диск 210x182,5x0,5 | |
| 30А | 01.0438.65 | Диск 210x182,5x1,0 | |
| 30В | 01.0438.66 | Диск 210x182,5x1,5 | |
| 58.2617.13 | 58.2617.13 | Корпус привода | |
| 37 | 01.0023.60 | Шайба 7 DIN 6799 | |
| 38 | 50.7290.10 | Шестерня привода | |
| 39 | 52.3873.20 | Вал привода тахометра | |
| 40 | 50.7289.11 | Корпус привода | |
| 41 | 91.3085.10 | Манжета ADF 10x15x3 VN 3057 | |
| 41А | 01.0110.67 | Кольцо уплотнительное 24,2x3 VN 3014 | |
| 41В | 52.6945.10 | Фланец | |
| 41С | 01.0110.67 | Кольцо уплотнительное 24,2x3 VN 3014 | |
| 42 | 01.0703.16 | Шайба пружинная В6 DIN 137 | |
| 43 | 01.0970.16 | Болт шестигранный M6x20-SK ISO 4017 8.8 АЗС | |
| 45 | 01.0005.12 | Винт цилиндрический М8х30 CV84 VGN 3037 10.9 | |
| 46 | 01.0269.06 | Шайба пружинная В8 DIN 137 АЗС | |
| 47А | 56.1742.11 | Кольцо в сборе | |
| 48 | 01.0028.48 | Подшипник 6215 DIN 625 | |
| 49 | 64.0995.12 | Пружина тарельчатая | |
| 50 | 52.9699.13 | Поршень R | |
| 51 | 50.8870.11 | Манжета | |
| 52 | 01.0634.24 | Кольцо 280/272x2 VGN 3108 | |
| 53 | 50.8869.11 | Манжета | |
| 54 | 50.7293.20 | Кольцо опорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
