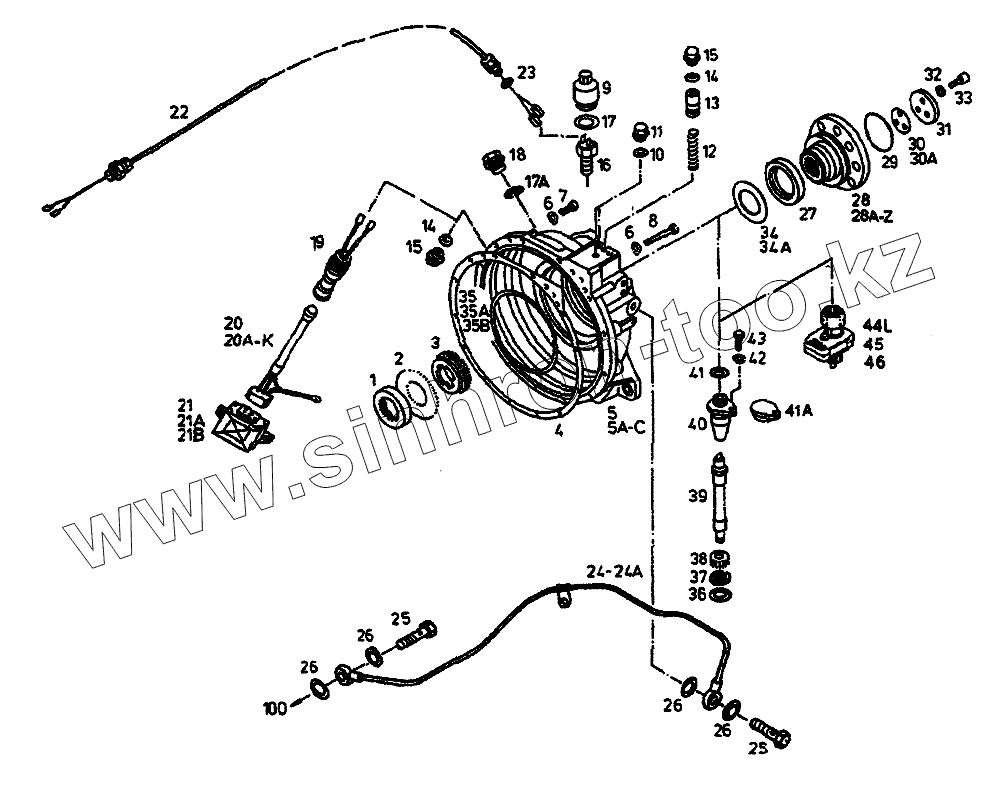

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Выходная часть ГМП
/38.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17А
18
22
23
24
24А
25
25
26
26
26
26
27
28F
28Н
28К
28М
28Q
28U
28Х
28С
29
30
30А
31
32
33
35
35А
35В
36
37
38
39
40
41
42
43
44L
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50.7285.13 | Кольцо | |
| 2 | 50.5548.13 | Диск зубчатый | |
| 3 | 50.7288.12 | Колесо тахометра | |
| 4 | 50.7299.21 | Прокладка | |
| 5 | 58.4477.15 | Крышка выходной части | |
| 6 | 01.0250.11 | Шайба пружинная В10 DIN 137 | |
| 7 | 01.0694.63 | Болт шестигранный М10х65 DIN 931 8.8-АЗС | |
| 8 | 01.0957.30 | Болт шестигранный М10х110 DIN 931 8.8-А АЗС | |
| 9 | 50.8414.11 | Крышка | |
| 10 | 01.0044.42 | Кольцо А12х15,5 DIN 7603 | |
| 11 | 01.0781.86 | Пробка М12x1,5 DIN 908 АЗС | |
| 12 | 92.1579.20 | Пружина | |
| 13 | 50.7304.11 | Золотник | |
| 14 | 01.0044.54 | Кольцо А18х24 DIN 7603 | |
| 15 | 01.1169.20 | Заглушка АМ18х1,5 DIN 7604 АЗС | |
| 16 | 90.1265.12 | Датчик индуктивный | |
| 17 | 01.0044.74 | Кольцо А38х44 DIN 7603 | |
| 17А | 01.0044.74 | Кольцо А38х44 DIN 7603 | |
| 18 | 01.0957.35 | Пробка СМ38х1,5 DIN 7604 АЗС | |
| 22 | 58.2553.36 | Провод датчика индуктивного | |
| 23 | 01.0044.54 | Кольцо А18х24 DIN 7603 | |
| 24 | 58.4480.10 | Трубопровод | |
| 24А | 68.0017.10 | Трубопровод | |
| 25 | 01.0308.71 | Винт полый 6 DIN 7643 | |
| 26 | 01.0044.36 | Кольцо А10x13,5 DIN 7603 | |
| 27 | 90.1513.10 | Манжета 75x95x10 DRW VN 3057 | |
| 28F | 58.2885.11 | Фланец выходного вала | |
| 28Н | 58.4029.11 | Фланец выходного вала | |
| 28К | 68.0015.10 | Фланец выходного вала | |
| 28М | 64.0019.10 | Фланец выходного вала | |
| 28Q | 58.4700.11 | Фланец выходного вала | |
| 28U | 56.1487.13 | Фланец выходного вала | |
| 28Х | 56.1768.11 | Фланец выходного вала | |
| 28С | 58.2660.23 | Фланец выходного вала | |
| 29 | 01.0307.58 | Кольцо уплотнительное 48x4,5 VN 3014 | |
| 30 | 50.7193.10 | Шайба 0,2 | |
| 30А | 50.7194.10 | Шайба 0,5 | |
| 31 | 50.7141.11 | Шайба | |
| 32 | 01.0612.19 | Кольцо пружинное А10 DIN 128 АЗС | |
| 33 | 01.0265.93 | Болт шестигранный М10х50 DIN 931 10.9-А | |
| 35 | 01.0438.64 | Диск 210x182,5x0,5 | |
| 35А | 01.0438.65 | Диск 210x182,5x1,0 | |
| 35В | 01.0438.66 | Диск 210x182,5x1,5 | |
| 36 | 01.0110.67 | Кольцо уплотнительное 24,2x3 VN 3014 | |
| 37 | 01.0023.60 | Шайба 7 DIN 6799 | |
| 37А | 58.2617.13 | Корпус привода | |
| 38 | 50.7290.10 | Шестерня привода | |
| 39 | 52.3873.20 | Вал привода тахометра | |
| 40 | 50.7289.11 | Корпус привода | |
| 41 | 91.3085.10 | Манжета ADF 10x15x3 VN 3057 | |
| 42 | 01.0703.16 | Шайба пружинная В6 DIN 137 | |
| 43 | 01.0000.12 | Болт шестигранный M6x20-SK DIN 933 8.8-А | |
| 44L | 5256-3802043 | Фланец датчика спидометра | |
| 45 | 5256-3802071 | Рессора | |
| 46 | 5256-3802072 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
