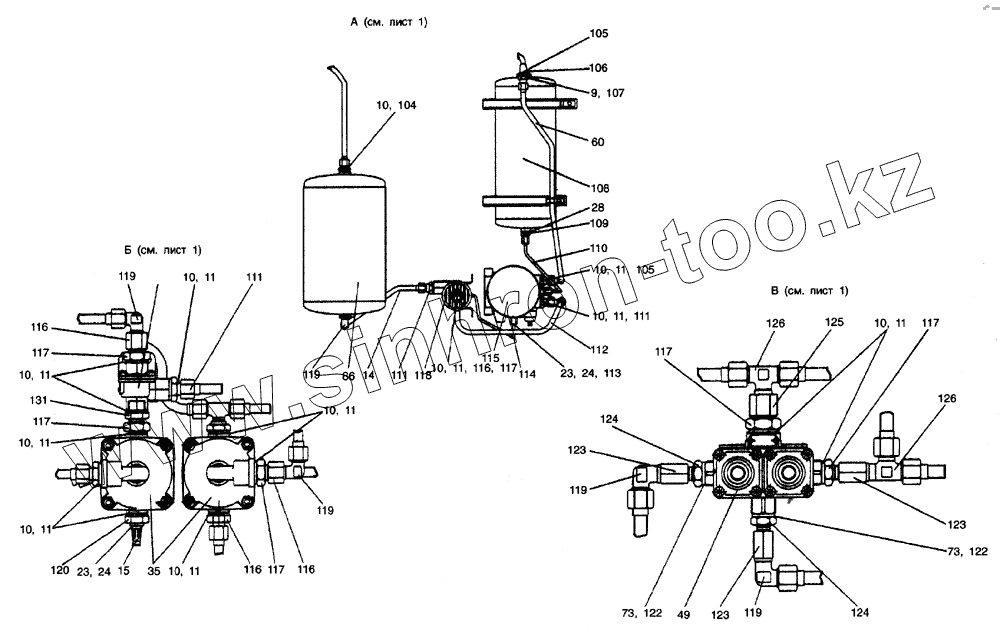

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Установка пневмосистемы (II)
/159.gif)
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
14
15
23
23
24
24
28
35
49
60
73
73
86
104
105
105
106
107
108
109
110
111
111
111
112
113
114
115
116
116
116
116
117
117
117
117
117
117
118
119
119
119
119
119
120
122
122
123
123
123
124
124
125
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5256-3506372 | 5256-3506372 | Переходник | |
| 525630-3506132 | 525630-3506132 | Труба | |
| 525640-3506132 | 525640-3506132 | Труба | |
| 525640-3506134 | 525640-3506134 | Труба | |
| 5256-1104185 | 5256-1104185 | Хомут | |
| 5256-3506126 | 5256-3506126 | Хомут | |
| 5256-1108866 | 5256-1108866 | Хомут в сборе | |
| 525630-3513233 | 525630-3513233 | Скоба | |
| 525640-3408273 | 525640-3408273 | Прокладка | |
| 5256-3506070 | 5256-3506070 | Прокладка | |
| 5256-3506109 | 5256-3506109 | Уплотнитель трубопроводов | |
| 5256-3506303 | 5256-3506303 | Кронштейн | |
| 5256-3506412 | 5256-3506412 | Пробка | |
| 5256-3506446 | 5256-3506446 | Пластина | |
| 525625-3506447 | 525625-3506447 | Проставка | |
| 5256-3515415 | 5256-3515415 | Кронштейн | |
| 525630-3506097 | 525630-3506097 | Кронштейн | |
| 525625-3506166-10 | 525625-3506166-10 | Кронштейн | |
| 525625-3506166-10 | 525625-3506166-10 | Кронштейн | |
| 201428-П8 | 201428-П8 | Болт М6х40 | |
| 201456-П8 | 201456-П8 | Болт М8х20 | |
| 221674-П8 | 221674-П8 | Винт М8-6gх45 | |
| 417435 | 417435 | Гайка М26х1,5 | |
| 412133 | 412133 | Гайка М26х1,5 | |
| 417795 | 417795 | Шайба | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 5256-3506116-11 | 5256-3506116-11 | Труба | |
| 5256-3506122 | 5256-3506122 | Хомут в сборе | |
| 5256-3506298-11 | 5256-3506298-11 | Труба | |
| 525625-3506333 | 525625-3506333 | Кронштейн | |
| 525625-3511222 | 525625-3511222 | Болт М12x1,5 | |
| 525630-3513195 | 525630-3513195 | Стержень | |
| 5256-3515442 | 5256-3515442 | Болт М10х180 | |
| 525625-3506452-10 | 525625-3506452-10 | Переходник | |
| 677-3711054 | 677-3711054 | Втулка проводов фары | |
| 201458-П8 | 201458-П8 | Болт М8х25 | |
| 220107-П8 | 220107-П8 | Винт М6х20 | |
| 252154-П2 | 252154-П2 | Шайба 6 пружинная | |
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 252157-П2 | 252157-П2 | Шайба 12 пружинная | |
| 525625-3506308 | 525625-3506308 | Труба (к крану аварийного растормаживания) | |
| 5256-3506381 | 5256-3506381 | Труба (от крана аварийного растормаживания) | |
| 5256-3506270-01 | 5256-3506270-01 | Труба (к клапану останова двигателя) | |
| 525640-3506363-01 | 525640-3506363-01 | Кронштейн крепления шланга | |
| 5256-3506044-10 | 5256-3506044-10 | Шайба | |
| 525625-3506472 | 525625-3506472 | Штуцер | |
| 5256-3506512 | 5256-3506512 | Переходник | |
| 525640-3506030 | 525640-3506030 | Штуцер | |
| 252153-П2 | 252153-П2 | Шайба 5 пружинная | |
| 414709 | 414709 | Тройник проходной 6-6 | |
| 414707 | 414707 | Штуцер ввертной | |
| 220076-П8 | 220076-П8 | Винт | |
| 250464-П8 | 250464-П8 | Гайка М5 | |
| 1 | 100-3537110 | Кран пневматический | |
| 2 | 5256-3506580 | Труба | |
| 3 | 5256-3506042 | Штуцер фланцевый | |
| 4 | 417264-П29 | Гайка | |
| 5 | 252007-П8 | Шайба 12 | |
| 6 | 461318006 | Кран тормозной двухсекционный «WABCO» (вариант) | |
| 6 | 100-3514008 | Кран тормозной двухсекционный с рычагом в сборе | |
| 7 | 100-3515310 | Клапан контрольного вывода | |
| 7 | 100-3515310-01 | Клапан контрольного вывода в (вариант) | |
| 8 | 5256-3506315-10 | Переходник | |
| 9 | 250638-П8 | Гайка | |
| 10 | 5256-3504166 | Кольцо 020-025-30-1-4 | |
| 11 | 419497 | Обойма М22х1,5 | |
| 12 | 5256-3506094 | Кронштейн | |
| 13 | 5256-3506155 | Труба | |
| 14 | 5256-3506116-11 | Труба | |
| 15 | 2702.3829010 | Датчик аварийного давления воздуха | |
| 16 | 5256-3506401 | Переходник | |
| 17 | 90.3409.10 | Датчик давления | |
| 18 | 5256-3506448-10 | Тройник фланцевый | |
| 19 | 5256-3506450-10 | Штуцер | |
| 20 | 525625-3506133 | Штуцер | |
| 21 | 5256-3506371 | Переходник | |
| 22 | 5256-3506373 | Переходник | |
| 23 | 5256-6508088 | Кольцо 010-015-30-2-2 | |
| 24 | 419493 | Обойма М12х1,5 | |
| 25 | 5256-6508264 | Штуцер для привода задней двери | |
| 26 | ПГЮИ.753137.001 | Переходник | |
| 27 | 5256-3506156 | Труба | |
| 28 | 5256-3506234-11 | Труба | |
| 29 | 5256-3506022-11 | Трубка | |
| 30 | 12.3519010 | Камера пневматическая тормозная | |
| 31 | 5256-3506228-30 | Труба | |
| 31 | 5256-3506202-11 | Труба | |
| 32 | 200273-П8 | Болт М8х70 | |
| 33 | 677М-3506360-01 | Шланг гибкий тормозной камеры в сборе | |
| 34 | 265351101 | Модулятор А 481 901 011 «Knorr Bremse» | |
| 34 | 4721950040 | Модулятор «WABCO» (вариант) | |
| 34 | АДЮИ 453643.002-01 | Модулятор электропневматический ЭПМ-1 (вариант) | |
| 35 | 11-3518010 | Клапан ускорительный | |
| 36 | 5256-3506362-01 | Втулка уплотнительная | |
| 37 | 5256-3816078-01 | Труба | |
| 38 | 5256-6108240-11 | Труба | |
| 39 | 5256-3506560 | Труба | |
| 40 | 5256-3506122 | Хомут в сборе | |
| 41 | 201418-П8 | Болт М6х16 | |
| 42 | 250508-П8 | Гайка М6х1 | |
| 43 | 252134-П2 | Шайба 6 | |
| 44 | 5256-3506026-10 | Штуцер фланцевый | |
| 45 | 250510-П8 | Гайка М8х1 | |
| 46 | 5256-3506044-10 | Шайба | |
| 47 | 5256-3506268-11 | Труба | |
| 48 | 414710 | Тройник проходной 12 | |
| 49 | 100-3515210 | Клапан защитный тройной | |
| 50 | 5256-3506280-11 | Труба | |
| 51 | 100-3515010 | Клапан защитный одинарный | |
| 52 | 5256-6508094-20 | Тройник для привода средней двери | |
| 53 | 5256-6508090 | Штуцер для привода средней двери | |
| 54 | 5256-3515409 | Переходник | |
| 55 | 414717 | Тройник ввертной переходной | |
| 56 | 5256-3513015-10 | Баллон воздушный в сборе | |
| 57 | 5256-3513180-01 | Клапан слива конденсата | |
| 58 | 5256-3506284-11 | Труба | |
| 59 | 5256-3506571 | Труба | |
| 60 | 5256-3506298-11 | Труба | |
| 61 | 5256-2927060-11 | Труба | |
| 62 | 5256-2927032-11 | Труба | |
| 63 | 100-3562010 | Клапан двухмагистральный | |
| 64 | 5256-2927020-12 | Труба | |
| 65 | 5256-3506239-11 | Труба | |
| 66 | 5256-2927026-11 | Труба | |
| 67 | 5256-3506444-20 | Штуцер фланцевый | |
| 68 | 12.3519110-01 | Камера тормозная с энергоаккумулятором | |
| 69 | 5256-3506317 | Переходник | |
| 70 | 5256-3506367 | Переходник | |
| 71 | 250636-П8 | Гайка М16х1,5 (469553926) | |
| 72 | 699А-2925147-01 | Кольцо 012-016-25-1-2 | |
| 73 | 419495 | Обойма М16х1,5 | |
| 74 | 414705 | Переходник ввертной 12 | |
| 75 | 414600 | Угольник ввертный | |
| 76 | 5256-3506276-11 | Труба | |
| 77 | 5256-3506352-50 | Шланг высокого давления | |
| 78 | 525625-3506132-10 | Труба от компрессора первая | |
| 79 | 5256-3506253-11 | Труба | |
| 80 | 5256-3506104-01 | Труба | |
| 81 | 5256-3506558 | Труба | |
| 82 | 5256-3513236-01 | Баллон регенерации (в сборе) | |
| 83 | 525625-3511010 | Влагоотделитель адсорбирующий (в сборе) | |
| 84 | 525625-3511020-10 | Влагомаслоотделитель (в сборе) | |
| 85 | ЕЕ4107-К000745 | Клапан сброса конденсата | |
| 86 | 525625-3513010 | Баллон воздушный (в сборе) | |
| 87 | 414702 | Переходник ввертной 16 | |
| 88 | 5256-3506230-11 | Труба | |
| 89 | 414713 | Тройник проходной | |
| 90 | 414704 | Штуцер проходной | |
| 91 | 5256-3506120-11 | Труба | |
| 92 | 5256-3506118-11 | Труба | |
| 93 | 5256-2927040-11 | Труба | |
| 94 | 5256-3513180-01 | Клапан слива конденсата | |
| 95 | 5256-3506222-11 | Труба | |
| 96 | 5256-2924020 | Баллон задней пневматической подвески | |
| 97 | 5256-3506262-11 | Труба | |
| 98 | 11.2935010 | Регулятор уровня пола | |
| 99 | 100-3537010 | Кран тормозной обратного действия с ручным управлением | |
| 100 | КП-129-3801010 | Прибор комбинированный | |
| 101 | 5256-3816028-01 | Кольцо 005-009-25-2-2 | |
| 102 | 419779 | Штуцер | |
| 103 | 5256-3506314 | Переходник | |
| 104 | 262543-П8 | Пробка КГ 3/3" | |
| 105 | 525625-3506114-01 | Угольник | |
| 106 | 6836-3513011-10 | Пробка | |
| 107 | 252018-П8 | Шайба 18 | |
| 108 | 6836-3513010-10 | Баллон регенерации | |
| 109 | 525625-3506610 | Переходник | |
| 110 | 5256-3816078-01 | Труба | |
| 111 | 414703 | Переходник ввертной 22 | |
| 112 | 5256-3506575 | Труба | |
| 113 | 419741 | Переходник ввертный | |
| 114 | 5256-3506555 | Труба | |
| 115 | LA 6210-1/87501 | Осушитель воздуха 1В73552 | |
| 116 | 5256-3506399 | Переходник | |
| 117 | 250659-П8 | Гайка М22х1,5 | |
| 118 | АС951-65095101 | Влагомаслоотделитель | |
| 119 | 414601 | Угольник | |
| 120 | 5256-3506407 | Переходник | |
| 122 | 5256-3506424 | Кольцо 014-018-25-2-3 | |
| 123 | 5256-3506395 | Переходник | |
| 124 | 250561-П29 | Гайка М16х1,5 | |
| 125 | 5256-2927070-11 | Труба | |
| 126 | 5256-3506582 | Труба | |
| 127 | 414700 | Переходник ввертной 12 | |
| 128 | 414716 | Тройник ввертной проходной | |
| 129 | 5256-3506257 | Переходник | |
| 130 | 5256-3506451 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
