Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Теплообменник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
9
10
11
11А
11В
12
13
14
14
15
16
17
1
2
3
4
5
6
7
8
9А
10
11
11А
11В
12
13
14
15
16
17

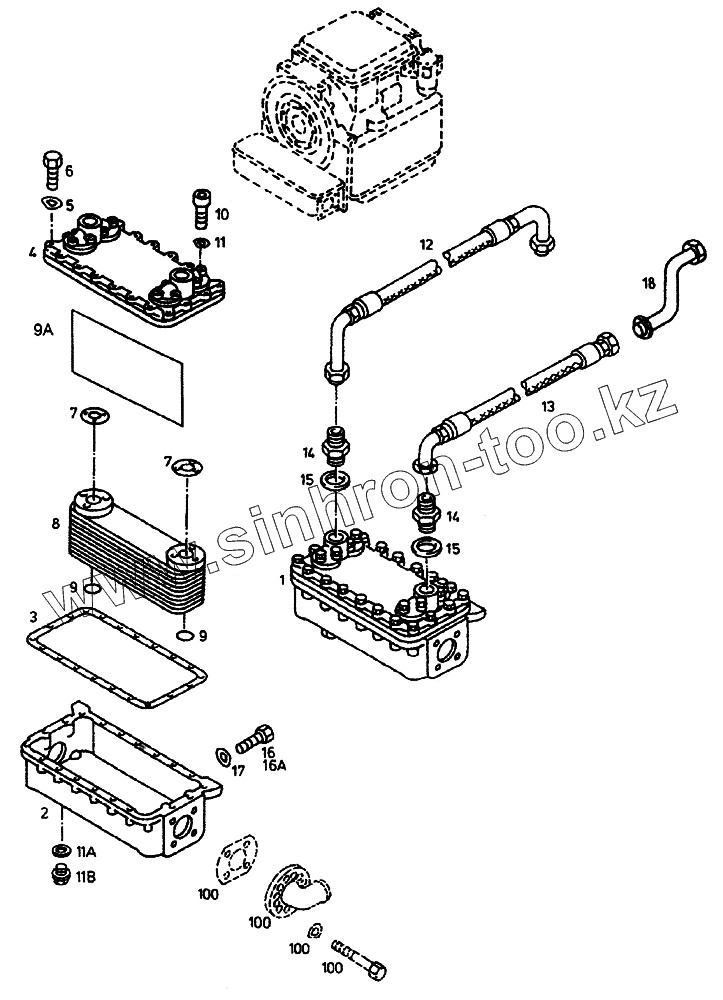

Позиция на иллюстрации Заводской номер детали Название детали
1 58.2535.18 Теплообменник
2 50.7796.40 Корпус
3 50.7795.13 Прокладка
4 50.7793.30 Крышка
5 1.0703.16 Шайба пружинная В6 DIN 137
6 01.0611.55 Болт шестигранный М6х35 DIN 933 8.8-А А2С
7 50.8408.11 Прокладка
8 90.1669.12 Секция теплообменника
9 01.0428.22 Кольцо уплотнительное 36x4 VN 3014
10 01.0703.15 Винт М8х35 DIN 912 8.8. А2С
11 01.0269.06 Шайба пружинная В8 DIN 137 АЗС
11А 01.0044.53 Кольцо А18x22 DIN 7603
11В 01.0007.86 Пробка М18х1,5 DIN 910
12 58.3976.20 Шлангопровод
13 58.3977.10 Шлангопровод
14 01.0364.63 Штуцер А28-М38х1,5 DIN 7632 АЗС
15 01.0044.74 Кольцо А38х44 DIN 7603
16 01.0001.12 Болт шестигранный М12х30 DIN 933 8.8-А
17 01.0014.76 Шайба пружинная В12 DIN 137
1 56.3900.10 Теплообменник
2 54.9237.10 Корпус
3 54.9240.10 Прокладка
4 54.9238.10 Крышка
5 01.0703.16 Шайба пружинная В6 DIN 137
6 01.0611.54 Болт шестигранный М6х30 DIN 933 8.8-А А2С
7 54.9241.10 Прокладка
8 54.9239.10 Секция теплообменника
9А 54.9244.10 Перегородка
10 01.0769.71 Болт цилиндрический М8х45 DIN 912 8.8 АЗС
11 01.0269.06 Шайба пружинная В8 DIN 137 АЗС
11А 01.0044.53 Кольцо А18x22 DIN 7603
11В 01.0007.86 Пробка М18х1,5 DIN 910
11С 01.0044.36 Кольцо А10x13,5 DIN 7603
11D 01.0957.52 Пробка М10х1 DIN 910 АЗС
12 58.3976.20 Шлангопровод
13 58.3977.10 Шлангопровод
14 01.0364.63 Штуцер А28-М38х1,5 DIN 7632 АЗС
15 01.0044.74 Кольцо А38х44 DIN 7603
16 01.0459.72 Болт шестигранный М12х30 DIN 933 8.8-А АЗС
17 01.0014.77 Шайба пружинная В12 DIN 137 АЗС
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
