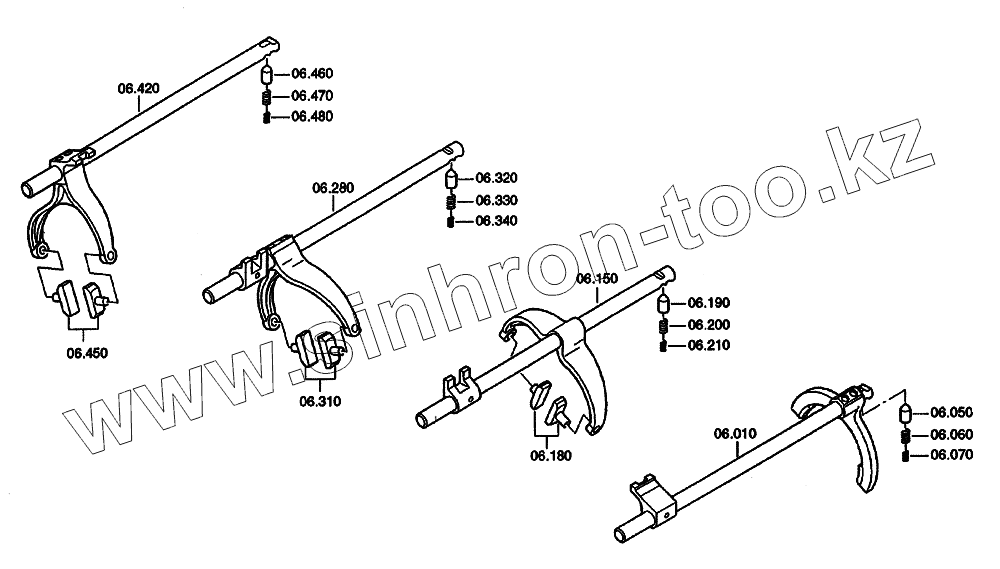

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Схема соединений 061.06.01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
50
60
70
150
180
190
200
210
280
310
320
330
340
420
450
460
470
480
Позиция на иллюстрации Заводской номер детали Название детали
0634 801 062 0634 801 062 Уплотнительное кольцо А18х24
0634 801 062 0634 801 062 Уплотнительное кольцо А18х24
0634 801 062 0634 801 062 Уплотнительное кольцо А18х24
0634 801 062 0634 801 062 Уплотнительное кольцо А18х24
10 1310 206 050 Ползун переключения
50 1238 306 196 Фиксатор
60 1204 306 028 Пружина сжатия
70 1204 306 027 Пружина сжатия
100 0501 305 308 Переключатель
150 1310 206 031 Ползун переключателя
180 1290 306 066 Кулисный камень (ползун)
190 1238 306 196 Фиксатор
200 1204 306 028 Пружина сжатия
210 1204 306 027 Пружина сжатия
260 0636 302 021 Запорный винт М18х1,5
280 1310 206 048 Ползун переключателя (ползун)
310 1290 306 066 Кулисный камень (ползун)
320 1238 306 196 Фиксатор
330 1204 306 028 Пружина сжатия
340 1204 306 027 Пружина сжатия
390 0636 302 021 Запорный винт М18х1,5
420 1310 206 009 Ползун переключателя
450 1290 306 006 Кулисный камень (ползун)
460 1238 306 196 Фиксатор
470 1204 306 028 Пружина сжатия
480 1204 306 027 Пружина сжатия
540 0636 302 021 Запорный винт М18х1,5
950 6029 205 560 Кабельное соединение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
