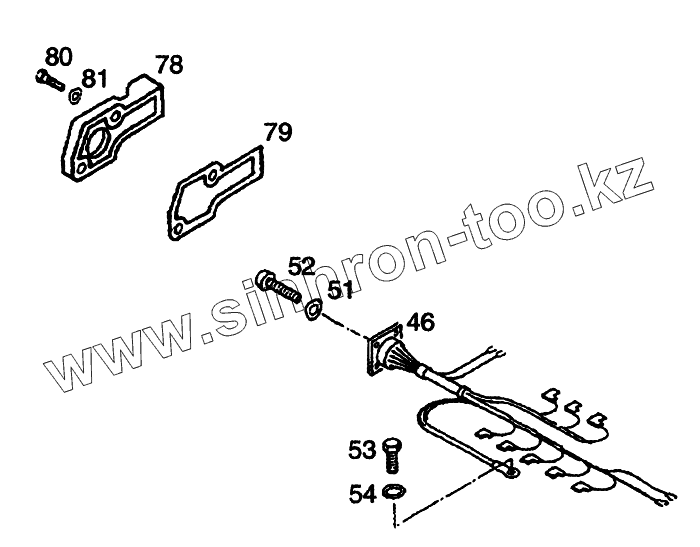

Каталог запасных частей к технике: ЛиАЗ-5256, 6212 (2006). Кабельный план ГМП (жгут проводов)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано KNORR-BREMSE применяемых на технике ЛиАЗ ЛиАЗ 5256 ЛиАЗ 677 ЛиАЗ-5256, 6212 (2006) (2006)

Схема > Не выбрано Каркас основания с подъемом пола Установка панелей пола и мягкого настила Установка настила панелей передней секции автобуса ЛиАЗ-6212 Установка настила пола заднеей секции автобуса ЛиАЗ-6212 Настил мягкого пола передней секции автобуса ЛиАЗ-6212 Настил мягкого пола задней секции автобуса ЛиАЗ-6212 Стеклоочиститель и стеклоомыватель Каркас передка с облицовкой Арматурный щиток Рейсоуказатель малый Рейсоуказатели Каркас, обивка, облицовка и установка окон левой боковины ЛиАЗ-525625, 525630, 525640 Каркас, обивка, облицовка и установка окон правой боковины ЛиАЗ-525625, 525630, 525640 Облицовка каркаса правой боковины широкой панелью ЛиАЗ-525625, 525630, 525640 Облицовка каркаса левой боковины широкой панелью ЛиАЗ-525625, 525630, 525640 Каркас, облицовка и обивка левой боковины ЛиАЗ-6212 Каркас, облицовка и обивка правой боковины ЛиАЗ-6212 Каркас крыши с облицовкой и обивкой Каркас крыши с облицовкой и обивкой автобуса ЛиАЗ-6212 (передняя секция) Каркас крыши с облицовкой и обивкой автобуса ЛиАЗ-6212 (задняя секция) Аварийно-вентиляционный люк Двери пассажирские Двери пассажирские (верх) Двери пассажирские (низ) Выравниватели дверей Механизм привода дверей и крышка кожуха дверных механизмов Установка сидений (часть I) Установка сидений (часть II) Отопитель фронтальный Белробот А2-21.243.252.3110 Установка фронтального отопителя Белробот Отопитель салона передний Отопитель кузова Радиатор переднего отопителя Привод управления отопителем Рамка и шторка переднего отопителя Подогреватели Webasto Установка подогревателя Webasto DBW-300 Установка трубопроводов системы отопления в мотоотсеке автобуса ЛиАЗ-525625 Установка салонных отопителей Принудительная вентиляция Зеркала Установка поручней Шторы окон кабины водителя Установка ящика для выдачи билетов и полки водителя Установка брызговиков Подвеска силовых агрегатов Установка системы питания топливом двигателя Cat 3126Е автобуса ЛиАЗ-6212 Бак топливный Установка системы питания топливом двигателя КамАЗ740.11-240 автобуса ЛиАЗ-5255640 Системы питания топливом двигателя Cat 3116 автобуса ЛиАЗ-525625 Система питания двигателя ЯМЗ-236НЕ топливом Установка насоса предпусковой прокачки топлива Привод управления числом оборотов двигателя КамАЗ-740.11-240 с ГМП VOITH DIWA.2 Управление числом оборотов двигателя ЯМЗ-236НЕ2 Управление числом оборотов двигателя Cat с ГМП DIWA.2 Система питания воздухом двигателя Cat 3126Е Установка системы питания воздухом двигателя Cat 3116 Система питания воздухом двигателя КамАЗ-740.11-240 Система выпуска отработавших газов. ЯМЗ-236НЕ2 (вариант с моторным тормозом) Система выпуска отработавших газов. КамАЗ-740.11-240, 740.31-240 Установка системы выпуска отработавших газов. ЛиАЗ-525625 и ЛиАЗ-6212 Схема установки клапана управления горным тормозом. ЛиАЗ-525625 с механической КПП Устройство натяжное Система охлаждения двигателя КамАЗ 740.11-240 с механической КПП Система охлаждения двигателя ЯМЗ-236НЕ с механической КПП-ЯМЗ-236Л1 Система охлаждения двигателя ЯМЗ-236НЕ2 с коробкой VOITH DIWA.2 Муфта привода венитлятора Система охлаждения двигателя Cat с ГМП DIWA.2 Система охлаждения двигателя КамАЗ 740.11-240 с ГМП VOITH DIWA.2 Система охлаждения двигателя Cat 3116 с механической КПП Клапан включения муфты вентилятора Кольцо промежуточное Фланец переходной Привод управления мехнизмом переключения передач Набор прокладок 061.Y 08 Картер коробки передач 061.01.01 Деталь запора 061.01.40 Картер коробки передач 061.01.80 Входной (приводной) вал 061.02.01 Присоединительная пластина 061.02.40 Промежуточный вал 063.03.01 Промежуточный вал 061.03.80 Главный вал 061.04.02 Главный вал 061.04.44 Схема соединений 061.06.01 Присоединительные детали 061.06.40 Корпус коробки передач 061.07.01-А Кронштейн 061.08.02 Комплект пружин 061.12.03 Опора (кронштейн) 061.14.02 Крышка тахометра 061.18.02 Рукоятка выключения 061.92.24 Корпус сцепления 061.92.97 Присоединительные детали 061.95.40 Крышка привода в сборе с ведущим валом Элементы крепления к двигателю Входной дифференциал с фрикционным сцеплением EK-ED Насосный тормоз Насосный тормоз DIWA.3Е Маслофильтр Маслофильтр DIWA.3Е Кабельный план ГМП (жгут проводов) Кабельный план ГМП (жгут проводов) Насос шестеренный Насос шестеренный усиленный Турбинное колесо, реактор механизм тормоза R0 Турбинное колесо, реактор механизм тормоза R2 Турбинное колесо, реактор механизм тормоза R2 DIWA.3Е Планетарный механизм заднего хода R0 с 5-ю фрикционными дисками сцеплений Планетарный механизм заднего хода R2 с 6-ю фрикционными дисками сцеплений Планетарный механизм заднего хода R2 с 5-ю фрикционными дисками сцеплений DIWA.3Е Выходная часть ГМП Выходная часть ГМП DIWA.3Е Теплообменник Теплообменник DIWA.3Е Присоединительные детали к теплообменнику Вал карданный Задний мост Raba Картер заднего моста Raba Ступица заднего моста Raba Задний мост. Дифференциал (Raba) Задний мост. Полуось, колесная передача (Raba) Задний мост КАНАШ Картер зднего моста и картер центрального редуктора КАНАШ Ступица заднего моста КАНАШ 22.2400012 Диффеернциал заднего моста КАНАШ Задний мост. Полуось, колесная передача (КАНАШ) Средний мост для автобуса ЛиАЗ-6212 Установка переднего, заднего буфера Передняя подвеска Установка задней подвески Пневморессора, штанга передней подвески Установка регулятора уровня пола Ось передняя Продольная и поперечная рулевые тяги Ступица переднего колеса Колесо Устройство съема запасного колеса Установка рулевого управления с гидроусилителем Редуктор угловой рулевого управления Гидроусилитель руля Установка трубопроводов гидроусилителя рулевого управления Установка трубопроводов гидроусилителя рулевого управления автобуса ЛиАЗ-525625 Установка трубопроводов гидросстемы рулевого управления автобуса ЛиАЗ-6212 (передняя секция) Тормоз передний 410х180 DE Разжимной механизм Установка воздушных баллонов Установка ручного тормоза обратного действия Тормозной кран обратного действия с ручным управлением Камера тормозная с энергоаккумулятором тип 12/20 Вспомогательный тормоз автобуса ЛиАЗ-525640 с механической КПП Установка пневмосистемы (I) Установка пневмосистемы (II) Установка пневмосистемы автобуса ЛиАЗ-6212 Установка аккумуляторных батарей Панель мотоотсека Противоугонное устройство. Переключатель указателей поворота и звукового сигнала, комбинированный переключатель света Выключатели, панели переключателей Центральный щиток приборов автобуса ЛиАЗ-525640 с механической коробкой передач Щит распределительный передний автобусов ЛиАЗ-525640, 525630, 525625 Щит распределительный передний автобуса ЛиАЗ-6212 Щит распределительный мотоотсека автобуса ЛиАЗ-525640 Щит распределительный мотоотсека автобуса ЛиАЗ-525640-3836110 (525630-3836110) Щит приборов правый автобусов ЛиАЗ-525640 Щит распределительный мототсека автобуса ЛиАЗ-525625 Щит распределительный мототсека автобуса ЛиАЗ-525625 Е-панель КЭЩ-120Л-01Г Рейсоуказатели (кронштейны, жгуты) Звуковые сигналы Внешние световые приборы Запасные части, инструмент и принадлежности Обзор Обзор Алюминиевая платформа Централизованная смазка, блок ACU, потенциометр, разводка кабеля Гидравлический цилиндр Компоненты сочленения Компоненты сочленения Держатель средней рамы (портала) Обзор сильфон 9965 Гарнитура сильфона в комплекте Гарнитура сильфона в комплекте Средняя рама в комплекте Ремонтный набор сильфона Программа диагностики ACU Схема установки подшипников на автобусы ЛиАЗ-525630, ЛиАЗ-525640, ЛиАЗ-525625 Схема установки подшипников на автобус ЛиАЗ-6212

46

51

52

53

54

78

79

80

81

Позиция на иллюстрации	Заводской номер детали		Название детали
52.7400.11	52.7400.11		Прокладка
46	58.2582.30		Кабельный клапан 3G
51	01.0648.66		Шайба пружинная A3 DIN 137 АЗС
52	01.0310.12		Винт М3х10 DIN 84
53	01.0710.12		Болт шестигранный М8х10 DIN 933 8.8-А
54	01.0015.24		Контровка S8 VGN3111
78	50.5587.22		Корпус разъема
79	50.5608.12		Прокладка
80	01.0497.65		Болт шестигранный М8х40 DIN 933 8.8-А
81	01.0269.06		Шайба пружинная В8 DIN 137 АЗС

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
