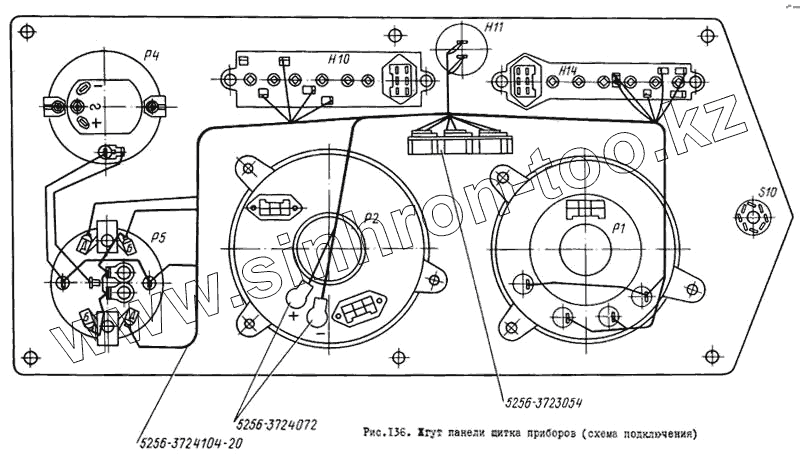

5. Жгут панели щитка приборов (схема подключения)

Каталог запасных частей к технике: ЛиАЗ 5256. Жгут панели щитка приборов (схема подключения)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано KNORR-BREMSE применяемых на технике ЛиАЗ ЛиАЗ 5256 ЛиАЗ 677 ЛиАЗ-5256, 6212 (2006) (2006)

Схема > Не выбрано Каркас кузова Основание Панели и мягкий настил пола Стеклоомыватель и стеклоочиститель Каркас передка с облицовкой Арматурный щиток Каркас правой боковины Каркас левой боковины Изоляция, облицовка, обивка и установка окон правой боковины Изоляция, облицовка, обивка и установка окон левой боковины Ящик инструментальный и ящик распределительного щитка Двери Каркас, облицовка и обивка задка Каркас задка с обивкой Крыша Обшивка и обивка крыши Аварийно-вентиляционный люк Двери пассажирские (низ) Двери пассажирские (верх) Двери пассажирские Выравниватели дверей Механизм привода дверей и крышка кожуха дверных механизмов Кожух пневмотрубки Сиденье водителя Сиденье одноместное Сиденье двухместное Сиденье двухместное Сиденье многоместное Перегородки водителя Принудительная вентиляция Система отопления Система отопления Шланги обогрева стекол и отопления Отопитель салона передний Отопитель кузова Вентиляторы, корпус и жгут переднего отопителя Радиатор переднего отопителя Привод управления отопителем Рамка и шторка переднего отопителя Поручни Принадлежности Рейсоуказатели Рейсоуказатель малый Зеркала Шторы окон кабины водителя Оперение Установка брызговиков Подножки Двигатель в сборе Подвеска двигателя и гидропередачи Блок цилиндров Головка цилиндров Поршни и шатуны Коленчатый вал Маховик Вал распределительный, клапаны и толкатели клапанов Коллектор выпускной Картер масляный двигателя Масляный насос Масляный насос Фильтр полнопоточный очистки масла Вентиляция картера двигателя Фильтр центробежный очистки масла Привод агрегатов Привод топливного насоса высокого давления Бак топливный и пробка топливного бака Трубопроводы топливные Трубопроводы топливные (схема соединений) Фильтр грубой очистки масла Насос топливный низкого давления Привод управления регулятором числа оборотов двигателя и останова Привод управления регулятором числа оборотов двигателя и останова Цилиндр пневматический Клапан пневмоэлектрический Клапан пневмоэлектрический Фильтр воздушный Регулятор частоты вращения коленчатого вала двигателя Насос топливный высокого давления Форсунка Коллектор впускной Труба приемная, фильтр и клапан электромагнитный Фильтр тонкой очистки топлива Муфта опережения впрыска топлива Насос ручной топливоподкачивающий Система выпуска газа Глушитель выхлопа Система охлаждения масла двигателя Радиатор и его подвеска Трубопроводы двигателя, термостаты Трубопроводы и соединения теплообменника Насос водяной Муфта включения вентилятора Натяжная опора и ремни Клапан включения муфты вентилятора Бачек расширительный Передача гидромеханическая (узлы и детали) Передача гидромеханическая (узлы и детали) Картер коробки передач со шпильками Картер коробки передач Теплообменник водомасляный Вал первичный Вал вторичный Вал промежуточный первый Вал промежуточный второй Фрикцион передний Фрикцион двойной Фрикцион понижающих передач Переключатель периферийных золотников Насос масляный передний Насос масляный задний Элемент фильтрующий Поддон масляный Указатель уровня масла Картер гидротрансформатора Гидротрансформатор Статор гидротрансформатора Тормоз-замедлитель Регулятор давления гидротрансформатора Регулятор давления Клапан блокировки Клапан управления замедлителем Шланги и трубопроводы системы масляного охлаждения Фильтр масляный Вал карданный Картер заднего моста и картер центрального редуктора Дифференциал Полуось и колесная передача Бампер передний и бампер задний Передняя подвеска Задняя подвеска Штанги передней и задней подвесок Регулятор положения кузова Ось передняя, поворотные кулаки Тяга сошки рулевого механизма Поперечная рулевая тяга Колесо и удлинитель вентиля Ступица переднего колеса, тормозной барабан Ступица колеса и барабан тормоза Держатель запасного колеса Лебедка держателя Рулевое управление Рулевой механизм Рулевая колонка Вал карданный рулевого управления Угловой редуктор Гидроусилитель руля Насос гидроусилителя руля Трубопроводы и шланги гидроусилителя рулевого управления Механизм тормозов Тормоз передний левый Механизм разжимной Клин Привод тормозного крана Трубопроводы Соединение трубопроводов Соединение трубопроводов Компрессор Установка влагоотделителя Воздушные баллоны Воздушные баллоны Клапан слива конденсата Кран обратного действия Кран тормозной обратного действия Клапан двухмагистральный перепускной Электромагниты, жгут штепсельного разъема Схема принципиальная электрическая Электрооборудование Электрооборудование Электрооборудование Установка генератора Батарея аккумуляторная Стартер Выключатели, панели переключателей Внешние световые приборы Панель щитка приборов с приборами Рейсоуказатель (кронштейны, жгуты) Щит распределительный электромонтажный, жгуты, ЭСАУ Жгут панели щитка приборов (схема подключения) Панель щитка приборов с приборами Панель выключателей мотоотсека Щит распределительный мотоотсека Щит распределительный Счетчик пройденного пути Электрооборудование и радиооборудование Инструмент и принадлежности Домкраты противооткатные, упор, огнетушители Домкрат Противоугонное устройство Схема установки подшипников

5256-3724104-20

5256-3724072

5256-3723054

Позиция на иллюстрации	Заводской номер детали		Название детали
5256-3724104-20	5256-3724104-20		Жгут панели щитка приборов левый в сборе
5256-3724072	5256-3724072		Колпак
5256-3723054	5256-3723054		Кронштейн
75ШС-50-0,5	75ШС-50-0,5		Шунт
