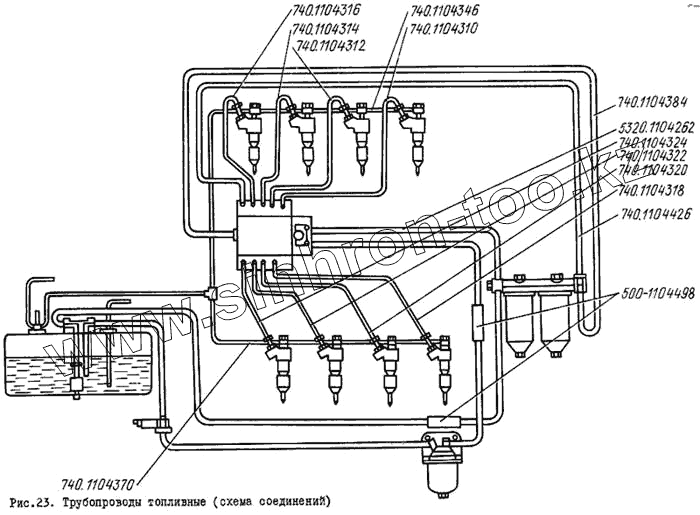

Каталог запасных частей к технике: ЛиАЗ 5256. Трубопроводы топливные (схема соединений)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
500.1104498
740-1104320
740-1104316
740-1104314
740-1104322
740-1104318
740-1104426-40
740-1104310
740-1104384-40
740-1104370
740-1104346
740-1104312
740-1104324
5320.1104262
Позиция на иллюстрации Заводской номер детали Название детали
740-1104422-40 740-1104422-40 Трубка топливная отводящая насоса низкого давления в сборе
500.1104498 500.1104498 Шланг соединительный
740-1104320 740-1104320 Трубка топливная шестой секции в сборе
740-1104316 740-1104316 Трубка топливная четвертой секции в сборе
740-1104314 740-1104314 Трубка топливная третьей секции в сборе
740-1104322 740-1104322 Трубка топливная седьмой секции в сборе
740-1104318 740-1104318 Трубка топливная пятой секции в сборе
740-1104426-40 740-1104426-40 Трубка топливная подводящая в сборе
740-1104310 740-1104310 Трубка топливная первой секции в сборе
740-1104358 740-1104358 Скоба крепления топливных трубок в сборе
740-1104384-40 740-1104384-40 Трубка топливная отводящая насоса высокого давления в сборе
740-1104370 740-1104370 Трубка топливная дренажная форсунок правой головки в сборе
740-1104346 740-1104346 Трубка топливная дренажная форсунок левой головки в сборе
740-1104312 740-1104312 Трубка топливная второй секции в сборе
740-1104324 740-1104324 Трубка топливная восьмой секции в сборе
5320.1104262 5320.1104262 Трубка от ручного топливоподкачивающего насоса к фильтру тонкой очистки топлива в сборе
740-1104440 740-1104440 Скоба крепления топливных трубок в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
