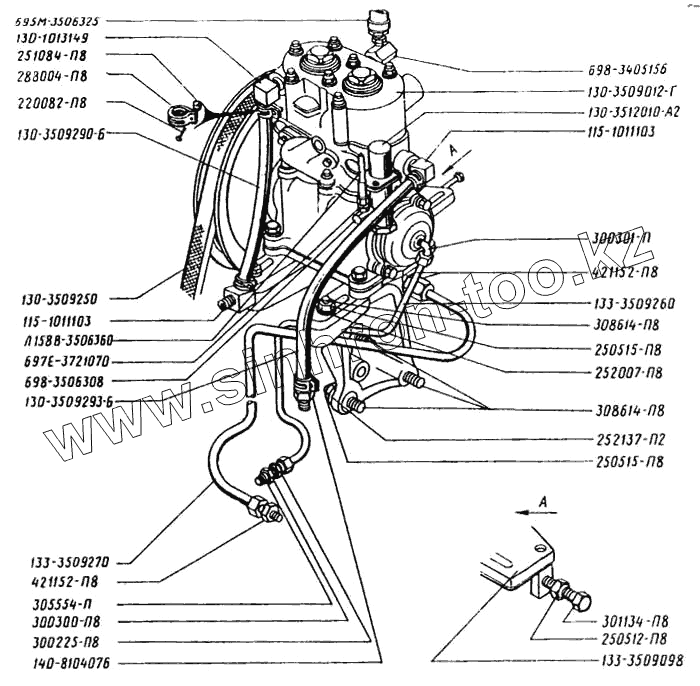

Каталог запасных частей к технике: ЛАЗ 699Р. Детали установки компрессора
115-1011103
115-1011103
697Е-3721070
421152-П8
421152-П8
300300-П8
140-8104076
308614-П8
308614-П8
695М-3506352
Л158В-3506360
130-3509293-Б
130-3509290-Б
305554-П
252137-П2
252007-П8
288004-П8
300301-П
130-1013149
301134-П8
133-3509260
133-3509270
130-3509250
130-3512010-А2
698-3506308
698-3405156
300225-П8
133-3509098
130-3509012-Г
251084-П8
250515-П8
250515-П8
250512-П8
220082-П8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 115-1011103 | 115-1011103 | Угольник шланга отвода воды | |
| 697Е-3721070 | 697Е-3721070 | Штуцер ввертной | |
| 421152-П8 | 421152-П8 | Штуцер | |
| 300300-П8 | 300300-П8 | Штуцер | |
| 140-8104076 | 140-8104076 | Штуцер шланга подвода воды | |
| 308614-П8 | 308614-П8 | Шпилька | |
| 695М-3506352 | 695М-3506352 | Шланг высокого давления в сборе | |
| Л158В-3506360 | Л158В-3506360 | Шланг гибкий тормозных камер в сборе | |
| 130-3509293-Б | 130-3509293-Б | Шланг подвода воды к компрессору | |
| 130-3509290-Б | 130-3509290-Б | Шланг отвода воды от компрессора | |
| 305554-П | 305554-П | Шайба | |
| 252137-П2 | 252137-П2 | Шайба 12 пружинная | |
| 252007-П8 | 252007-П8 | Шайба 12 | |
| 288004-П8 | 288004-П8 | Хомутик | |
| 300301-П | 300301-П | Угольник | |
| 130-1013149 | 130-1013149 | Угольник слива масла | |
| 301134-П8 | 301134-П8 | Болт регулировочный | |
| 133-3509260 | 133-3509260 | Трубка | |
| 133-3509270 | 133-3509270 | Трубка | |
| 130-3509250 | 130-3509250 | Ремень привода компрессора | |
| 130-3512010-А2 | 130-3512010-А2 | Регулятор давления в сборе | |
| 698-3506308 | 698-3506308 | Переходник | |
| 698-3405156 | 698-3405156 | Переходник | |
| 300225-П8 | 300225-П8 | Переходник трубки | |
| 133-3509098 | 133-3509098 | Крышка картера компрессора нижняя с ушком в сборе | |
| 130-3509015-Б | 130-3509015-Б | Компрессор с нижней крышкой и шкивом в сборе | |
| 130-3509012-Г | 130-3509012-Г | Компрессор с нижней крышкой, шкивом, патрубком и регулятором давления в сборе | |
| 130-3509009-Б | 130-3509009-Б | Компрессор в сборе | |
| 251084-П8 | 251084-П8 | Гайка М5 | |
| 250515-П8 | 250515-П8 | Гайка М12х1,25 | |
| 250512-П8 | 250512-П8 | Гайка М10-6Н | |
| 220082-П8 | 220082-П8 | Винт М5х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
