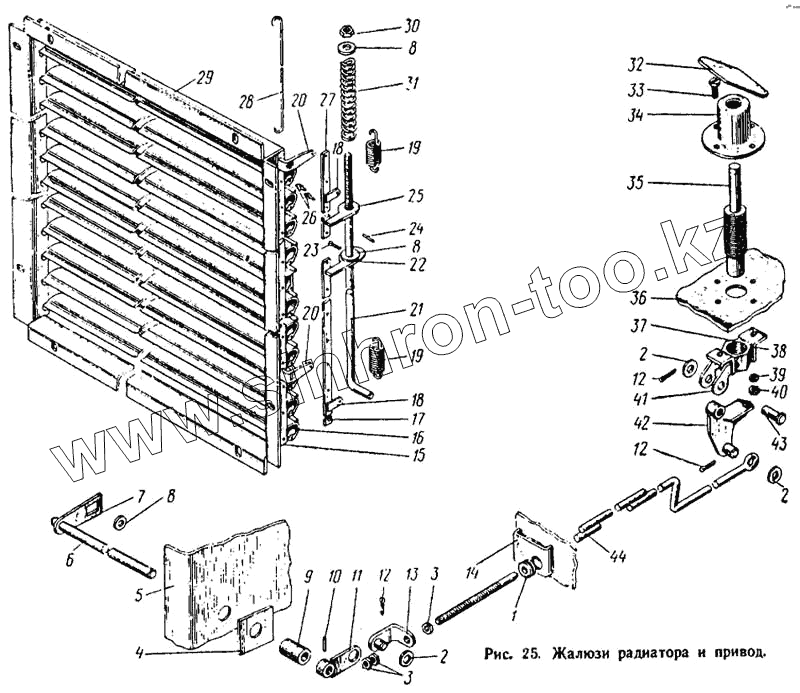

Каталог запасных частей к технике: ЛАЗ 695Н. Жалюзи радиатора и привод
1
1
2
2
2
3
3
4
5
6
7
8
8
8
8
9
10
11
12
12
12
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695М-1310214 | 695М-1310214 | Тягауправления жалюзи передняя | |
| 695М-1310294 | 695М-1310294 | Втулка направляющая | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 252033-П8 | 252033-П8 | Шайба | |
| 698-1310132-Б | 698-1310132-Б | Угольник жалюзи передний правый в сборе | |
| 698-1310135-Б | 698-1310135-Б | Угольник жалюзи левый | |
| 698-1310120-Б | 698-1310120-Б | Угольник жалюзи | |
| 695М-1310213 | 695М-1310213 | Тяга управления жалюзи передняя средняя | |
| 695М-1310212 | 695М-1310212 | Тяга управления жалюзи передняя короткая | |
| 695М-1310170 | 695М-1310170 | Тяга привода жалюзи радиатора в сборе | |
| 698-1310175-Б | 698-1310175-Б | Тяга жалюзи радиатора нижняя в сборе | |
| 698-1310174-Б | 698-1310174-Б | Тяга жалюзи радиатора верхняя в сборе | |
| 695М-1310223-Б | 695М-1310223-Б | Сгяжка привода жалюзи | |
| 695М-1310110 | 695М-1310110 | Жалюзи радиатора в сборе | |
| 698-1310266 | 698-1310266 | Втулка рычага управления жалюзи | |
| 695М-1310260 | 695М-1310260 | Рычаг управления жалюзи в сборе | |
| 698-1310188 | 698-1310188 | Желобок рычага | |
| 698-1310182 | 698-1310182 | Кронштейн пружины | |
| 698-1310124-Б | 698-1310124-Б | Накладка жалюзи | |
| 260053-П8 | 260053-П8 | Палец | |
| 260053-П8 | 260053-П8 | Палец | |
| 698-1310185-Б | 698-1310185-Б | Рычаг привода жалюзи | |
| 698-1310278 | 698-1310278 | Рычаг оси | |
| 695М-1310305 | 695М-1310305 | Ручка с кожухом в сборе | |
| 698-1310160-Б | 698-1310160-Б | Пластина жалюзи центральная | |
| 1 | 695-3724047 | Втулка проходная провода габаритного фонаря | |
| 1 | 695-3724047 | Втулка проходная провода габаритного фонаря | |
| 2 | 252006-П8 | Шайба | |
| 3 | 250763-П8 | Гайка М5 | |
| 4 | 695М-1310254 | Пластина усилительная | |
| 5 | 695М-1302062 | Стойка крепления радиатора правая | |
| 6 | 695М-1310270 | Ось рычага управления жалюзи | |
| 7 | 695М-1310264 | Рычаг управления жалюзи | |
| 8 | 252038-П2 | Шайба | |
| 8 | 252038-П8 | Шайба 8 | |
| 9 | 695М-1310294 | Втулка направляющая | |
| 10 | 698-1310292 | Штифт | |
| 10 | 250508-П8 | Гайка М6-6Н | |
| 11 | 698-1310276 | Рычаг оси в сборе | |
| 12 | 258039-П8 | Шплинт 3,2х20 | |
| 13 | 695М-1310022-Б | Стяжка привода жалюзи в сборе | |
| 14 | 698-1108144-10 | Опора тяги | |
| 14 | 698-1108144-10 | Опора тяги | |
| 15 | 698-1310134-Б | Угольник жалюзи правый | |
| 16 | 698-1310158-Б | Пластина жалюзи | |
| 17 | 698-1310179-Б | Тяга жалюзи радиатора нижняя | |
| 18 | 698-1310182 | Кронштейн пружины | |
| 18 | 698-1310186 | Ограничитель тяги | |
| 19 | 698-1310251 | Пружина привода жалюзи | |
| 20 | 698-1310255 | Кронштейн пружины привода жалюзи | |
| 21 | 695М-1310171 | Тяга привода жалюзи радиатора | |
| 22 | 698-1310289 | Упор нижний | |
| 23 | 258038-П8 | Шплинт 3,2х16 | |
| 24 | 698-1310290 | Штифт длинный | |
| 25 | 698-1310288 | Упор верхний | |
| 26 | 695Б-1310168 | Заклепка привода жалюзи радиатора специальная | |
| 27 | 698-1310178-Б | Тяга жалюзи радиатора верхняя | |
| 28 | 698-1310190 | Проволока жалюзи радиатора противошумная | |
| 29 | 698-1310114-Б | Угольник жалюзи в сборе | |
| 30 | 250510-П8 | Гайка М8-6Н | |
| 31 | 698-1310268-Б | Пружина управления жалюзи | |
| 32 | 698-1310308 | Ручка | |
| 33 | 224629-П8 | Винт М6х25 | |
| 34 | 695М-1310320 | Кожух винта | |
| 35 | 698-1310314-Б | Винт привода жалюзи | |
| 36 | 698-1310342-Б | Уплотнитель | |
| 37 | 698-1310302 | Гайка привода жалюзи | |
| 38 | 695М-1310304 | Кронштейн гайки привода жалюзи | |
| 39 | 252037-П8 | Шайба 6 пружинная | |
| 40 | 250508-П8 | Гайка М6-6Н | |
| 41 | 695М-1310300 | Гайка привода жалюзи в сборе | |
| 42 | 695М-1310180 | Рычаг привода жалюзи в сборе | |
| 43 | 260064-П8 | Палец | |
| 44 | 695М-1310211 | Тяга управления жалюзи передняя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
