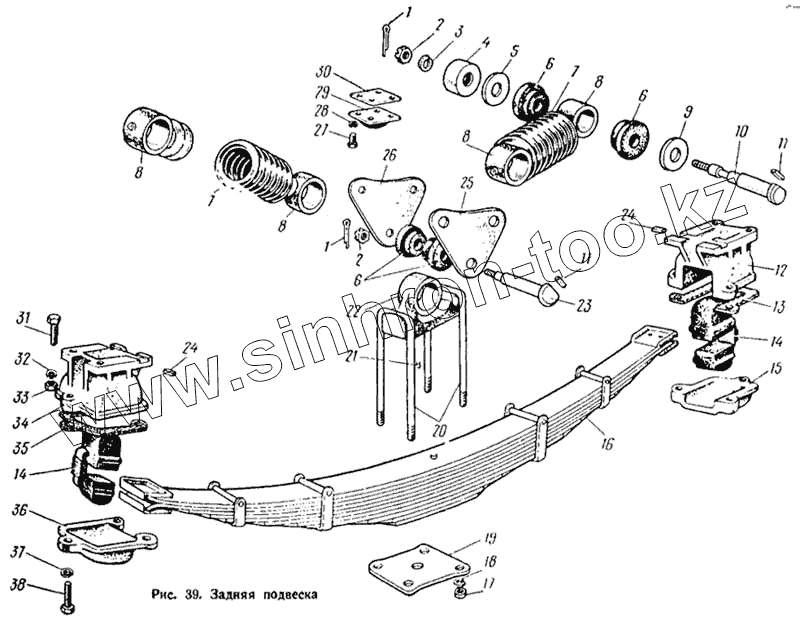

Каталог запасных частей к технике: ЛАЗ 695Н. Задняя подвеска
1
1
2
2
3
4
4
4
4
5
6
6
6
7
7
8
8
8
8
9
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-2912062 | 500-2912062 | Хомут рессоры | |
| 695Е-2912107 | 695Е-2912107 | Лист № 7 | |
| 695Е-2912108 | 695Е-2912108 | Лист № 8 | |
| 695Е-2912109 | 695Е-2912109 | Лист № 9 | |
| 695-2913010 | 695-2913010 | Пружина дополнительная задняя в сборе | |
| 695-2913010 | 695-2913010 | Пружина дополнительная задняя в сборе | |
| 695-2903466 | 695-2903466 | Ригель | |
| 695-2913462-Б | 695-2913462-Б | Серьга задней пружины внутренняя в сборе | |
| 695-2913462-Б | 695-2913462-Б | Серьга задней пружины внутренняя в сборе | |
| 200-2902068 | 200-2902068 | Трубка хомута рессоры распорная | |
| 695Е-2912080 | 695Е-2912080 | Лист № 8 в сборе | |
| 500-2912063 | 500-2912063 | Хомут рессоры | |
| 200-2902036 | 200-2902036 | Чашка подушки передней рессоры задняя верхняя | |
| 200-2902037 | 200-2902037 | Чашка подушки передней рессоры задняя нижняя | |
| 200-2902034 | 200-2902034 | Чашка подушки передней рессоры передняя верхняя | |
| 200-2902035 | 200-2902035 | Чашка подушки передней рессоры передняя нижняя | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 695-2903516 | 695-2903516 | Шайба оси пружины наружная | |
| 200332-П | 200332-П | Болт | |
| 294432-П | 294432-П | Заклепка | |
| 200-2902032 | 200-2902032 | Болт центровой | |
| 250709-П8 | 250709-П8 | Гайка | |
| 250810-П | 250810-П | Гайка | |
| 260515-П | 260515-П | Гайка | |
| 294432-П | 294432-П | Заклепка | |
| 294432-П | 294432-П | Заклепка | |
| 695Е-2912106 | 695Е-2912106 | Лист № 6 | |
| 294432-П | 294432-П | Заклепка | |
| 695Е-2912101 | 695Е-2912101 | Лист № 1 | |
| 695Е-2912074 | 695Е-2912074 | Лист № 1 задней рессоры с чашками подушек в сборе | |
| 695Е-2912110 | 695Е-2912110 | Лист № 10 | |
| 695Е-2912111 | 695Е-2912111 | Лист № 11 | |
| 695Е-2912102 | 695Е-2912102 | Лист № 2 | |
| 695Е-2912076 | 695Е-2912076 | Лист № 2 задней рессоры с чашками в сборе | |
| 695Е-2912103 | 695Е-2912103 | Лист № 3 | |
| 695Е-2912104 | 695Е-2912104 | Лист № 4 | |
| 695Е-2912105 | 695Е-2912105 | Лист № 5 | |
| 695Е-2912078 | 695Е-2912078 | Лист № 5 в сборе | |
| 1 | 258069-П8 | Шплинт 5х35 | |
| 1 | 258069-П8 | Шплинт 5х35 | |
| 2 | 417427-П8 | Гайка | |
| 2 | 417427-П8 | Гайка | |
| 3 | 252143-П2 | Шайба пружинная | |
| 4 | 695-2903444-А | Чашка кронштейна дополнительной пружины | |
| 4 | 695-2903444-А | Чашка кронштейна дополнительной пружины | |
| 4 | 695-2903444-А | Чашка кронштейна дополнительной пружины | |
| 4 | 695-2903444-А | Чашка кронштейна дополнительной пружины | |
| 5 | 695-2903510 | Шайба оси пружины внутренняя | |
| 6 | 695-2903046 | Втулка ушка дополнительной пружины | |
| 6 | 695-2903046 | Втулка ушка дополнительной пружины | |
| 7 | 695-2913012 | Пружина дополнительная задняя | |
| 8 | 695-2903016-Б | Ушко дополнительной пружины | |
| 9 | 695-2903514 | Шайба в сборе | |
| 10 | 695-2903024 | Ось дополнительной пружины | |
| 11 | 695-2903466 | Ригель | |
| 12 | 695-2902446-Б | Кронштейн передней рессоры задний | |
| 13 | 695-2912448 | Прокладка крышки заднего кронштейна | |
| 14 | 200-2902430 | Подушка рессоры опорная | |
| 15 | 200-2902450 | Крышка переднего кронштейна передней рессоры | |
| 16 | 695Е-2912012 | Рессора задняя в сборе | |
| 16 | 695Е-2912012 | Рессора задняя в сборе | |
| 17 | 417380-П8 | Гайка | |
| 17 | 417380-П8 | Гайка | |
| 18 | 252142-П2 | Шайба 22 пружинная | |
| 18 | 252142-П2 | Шайба 22 пружинная | |
| 19 | 695М-2912418 | Прокладка стремянок задней рессоры | |
| 19 | 695М-2912418 | Прокладка стремянок задней рессоры | |
| 20 | 695Б-2912408 | Стремянка задней рессоры | |
| 20 | 695Б-2912408 | Стремянка задней рессоры | |
| 21 | 418696-П8 | Штифт | |
| 22 | 695М-2912412-Б | Накладка стремянок задней рессоры | |
| 22 | 695М-2912412-Б | Накладка стремянок задней рессоры | |
| 23 | 695-2903026-Б | Палец дополнительной пружины | |
| 23 | 695-2903026-Б | Палец дополнительной пружины | |
| 24 | 695-2902537 | Сухарь | |
| 25 | 695-2913468-Б | Серьга задней пружины наружная | |
| 25 | 695-2913468-Б | Серьга задней пружины наружная | |
| 26 | 695-2913464-Б | Серьга задней пружины внутренняя | |
| 27 | 201454-П8 | Болт М8х1,25х16 | |
| 28 | 252135-П2 | Шайба 8 пружинная | |
| 29 | 695М-2902626 | Буфер | |
| 30 | 695-2902630-В | Прокладка буфера | |
| 30 | 695-2902630-В | Прокладка буфера | |
| 31 | 202123-П8 | Болт М16х50 | |
| 32 | 252139-П8 | Шайба 16 пружинная | |
| 33 | 250560-П8 | Гайка М16 | |
| 34 | 695-2902444-Б | Кронштейн передней рессоры передний | |
| 35 | 695-2912449 | Прокладка крышки переднего кронштейна | |
| 36 | 200-2902452 | Крышка заднего кронштейна передней рессоры | |
| 37 | 252138-П2 | Шайба 14 пружинная | |
| 38 | 200818-П8 | Болт М14х65 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
