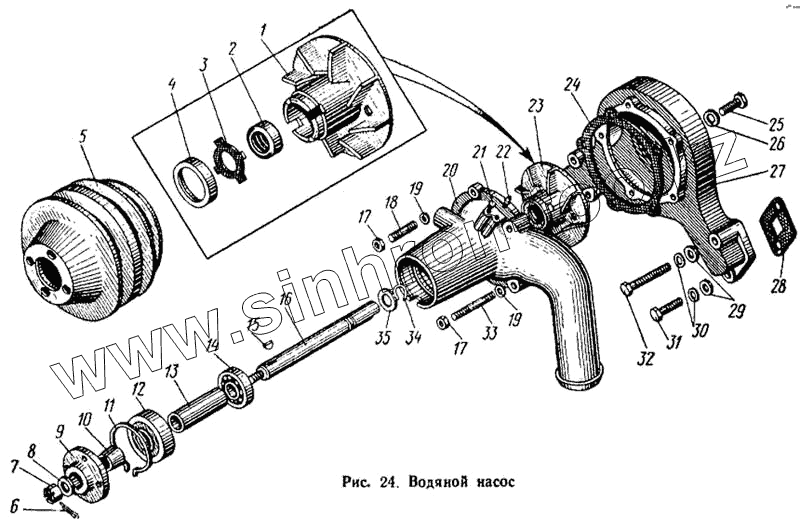

Каталог запасных частей к технике: ЛАЗ 695Н. Водяной насос

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
695Е-1307146	695Е-1307146		Пластина
130-1307012	130-1307012		Корпус подшипников водяного насоса с крыльчаткой в сборе
695Е-1307145	695Е-1307145		Ребро
1	130-1307032-А		Крыльчатка водяного насоса
2	110-1307033		Уплотнитель водяного насоса в сборе
3	120-1307040-Б3		Шайба упорная
4	164-1307031		Обойма крыльчатки водяного насоса
5	130-1308025-Б2		Шкив вентилятора
6	258040-П8		Шплинт
7	250870-П8		Гайка
8	305856-П8		Шайба
9	130-1308027-А		Ступица шкива
10	120-1308026		Втулка шкива вентилятора
11	130-1307053		Кольцо переднего подшипника упорное
12	306574-П		Подшипник
13	130-1307052		Втулка подшипников распорная
14	120-1307051		Подшипник вала водяного насоса в сборе
15	304925-П		Шпонка
16	130-1307023		Вал водяного насоса
17	250511-П8		Гайка М8х1
18	308617-П8		Шпилька
19	252135-П2		Шайба 8 пружинная
20	130-1307013		Корпус подшипников водяного насоса
21	262531-П		Пробка
22	304814-П		Масленка в сборе
23	130-1307030-А		Крыльчатка водяного насоса в сборе
24	130-1307246		Прокладка корпуса подшипников
25	301221-П8		Болт
26	305836-П		Шайба
27	130-1307015		Корпус водяного насоса
28	130-1307048		Прокладка водяного насоса
29	252006-П8		Шайба
30	252136-П2		Шайба 10 пружинная
31	201500-П8		Болт М10х32
32	200321-П8		Болт М10х60
33	307156-П8		Шпилька
33	308618-П8		Шпилька
34	120-1307044		Кольцо валика водяного насоса пружинное
35	120-1307026		Водосбрасыватель сальника водяного насоса

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
