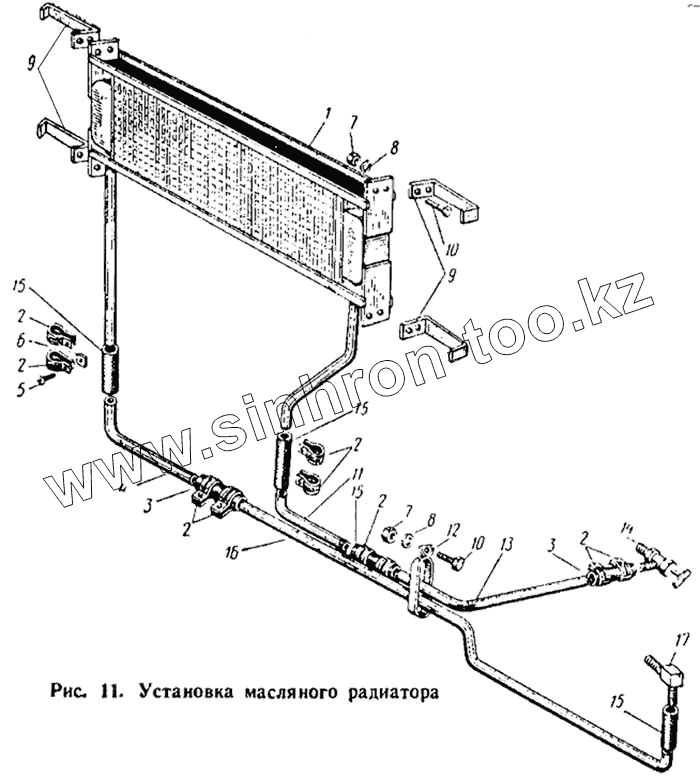

Каталог запасных частей к технике: ЛАЗ 695Н. Установка масляного радиатора
1
2
2
2
2
2
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695М-1013068 | 695М-1013068 | Трубка масляного радиатора подводная | |
| 685М-1013066 | 685М-1013066 | Трубка | |
| 1 | 695М-1013010 | Радиатор двигателя масляный в сборе | |
| 2 | 288004-П8 | Хомутик | |
| 3 | 695Е-1013048 | Шланг соединительный | |
| 4 | 695М-1013045 | Трубка отвода масла левая | |
| 5 | 220083-П8 | Винт М5х22 | |
| 6 | 251084-П8 | Гайка М5 | |
| 7 | 250508-П8 | Гайка М6-6Н | |
| 7 | 250508-П8 | Гайка М6-6Н | |
| 8 | 252134-П2 | Шайба 6 пружинная | |
| 8 | 252134-П2 | Шайба 6 пружинная | |
| 9 | 695М-1013088-Б | Кронштейн крепления масляного радиатора | |
| 10 | 201418-П8 | Болт М6х16 | |
| 10 | 201418-П8 | Болт М6х16 | |
| 11 | 695М-1013039 | Трубка подвода масла левая | |
| 12 | 695-1013054 | Хомутик крепления трубок | |
| 13 | 695В-1013040-Б | Трубка подвода масла правая | |
| 14 | 130-8101390 | Кран в сборе | |
| 15 | 695-1013050 | Шланг соединительный короткий | |
| 16 | 695В-1013040-Б | Трубка подвода масла правая | |
| 17 | 130-1013149 | Угольник слива масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
