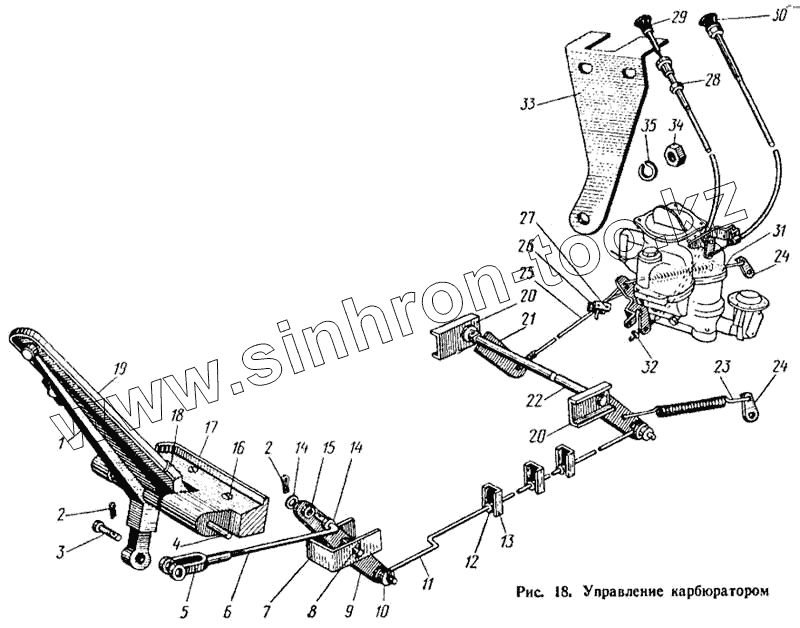

Каталог запасных частей к технике: ЛАЗ 695Н. Управление карбюратором
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
20
21
22
23
24
24
24
24
24
25
26
27
28
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252007-П8 | 252007-П8 | Шайба 12 | |
| 695Е-1108150 | 695Е-1108150 | Валик промежуточный с рычагом в сборе | |
| 258042-П2 | 258042-П2 | Шплинт 3х35 | |
| 258039-П8 | 258039-П8 | Шплинт 3,2х20 | |
| 258039-П8 | 258039-П8 | Шплинт 3,2х20 | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 164-1108120 | 164-1108120 | Тяга ручного управления акселератором в сборе | |
| 695Б-1108026 | 695Б-1108026 | Тяга в сборе | |
| 695Б-1108148 | 695Б-1108148 | Пластина промежуточного валика | |
| 695-1108055 | 695-1108055 | Планка нижняя | |
| 695Б-1108008 | 695Б-1108008 | Педали акселератора и тормоза с подпятником в сборе | |
| 220052-П8 | 220052-П8 | Винт М4х12 | |
| 221580-П8 | 221580-П8 | Винт М5х16 | |
| 305100-П | 305100-П | Втулка | |
| 695Б-1108142 | 695Б-1108142 | Втулка | |
| 695Е-1108159 | 695Е-1108159 | Втулка промежуточного валика | |
| 250510-П8 | 250510-П8 | Гайка М8-6Н | |
| 695Б-1108144 | 695Б-1108144 | Опора тяги | |
| 695Е-1108027 | 695Е-1108027 | Палец | |
| 122-1108010-Б | 122-1108010-Б | Педаль управления подачей топлива в сборе | |
| 1 | 122-1108014-Б | Педаль акселератора | |
| 2 | 258039-П8 | Шплинт 3,2х20 | |
| 3 | 260058-П8 | Палец 10х30 | |
| 4 | 122-1108031 | Ось педали | |
| 5 | 695Е-3508046 | Вилка резьбовая | |
| 6 | 695Б-1108028 | Тяга | |
| 7 | 695Б-1108021 | Кронштейн | |
| 7 | 695Б-1108021 | Кронштейн | |
| 8 | 260061-П8 | Палец 10х38 | |
| 9 | 695Е-1108017 | Рычаг педали акселератора | |
| 10 | 252005-П8 | Шайба 8 | |
| 11 | 695Е-1108079 | Тяга привода акселератора средняя | |
| 12 | 695-3724047 | Втулка проходная провода габаритного фонаря | |
| 13 | 698-1108144-10 | Опора тяги | |
| 13 | 698-1108144-10 | Опора тяги | |
| 14 | 252006-П8 | Шайба | |
| 14 | 252006-П8 | Шайба | |
| 15 | 695Б-1108142 | Втулка | |
| 16 | 221677-П8 | Винт М8х55 | |
| 17 | 122-1108025 | Подпятник педалей | |
| 18 | 122-1108029 | Скоба крепления накладки педали | |
| 19 | 695М-1108043 | Накладка педали акселератора | |
| 20 | 695Е-1108158 | Опора промежуточного валика в сборе | |
| 20 | 695Е-1108158 | Опора промежуточного валика в сборе | |
| 21 | 695Е-1108156 | Рычаг промежуточного валика в сборе | |
| 22 | 695Е-1108151 | Валик промежуточный | |
| 23 | 695-1108090-Б | Пружина акселератора оттяжная | |
| 24 | 695-3504136 | Ушко пружины | |
| 24 | 695-3504136 | Ушко пружины | |
| 24 | 695-3504136 | Ушко пружины | |
| 24 | 695-3504136 | Ушко пружины | |
| 25 | 695Е-1108076 | Тяга привода акселератора задняя | |
| 26 | 695-1108054 | Планка верхняя | |
| 27 | 220078-П8 | Винт М5х12 | |
| 28 | 250615-П8 | Гайка М12х1,25 | |
| 29 | 695В-1108121 | Привод дроссельных заслонок в сборе | |
| 30 | 695В-1108103 | Привод воздушной заслонки в сборе | |
| 31 | 695Б-1108065 | Пружина тяги карбюратора | |
| 32 | 695-1108062 | Зажим | |
| 33 | 695В-1109139 | Кронштейн воздушного фильтра нижний | |
| 33 | 695В-1109139 | Кронштейн воздушного фильтра нижний | |
| 34 | 250615-П8 | Гайка М12х1,25 | |
| 35 | 252137-П2 | Шайба 12 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
