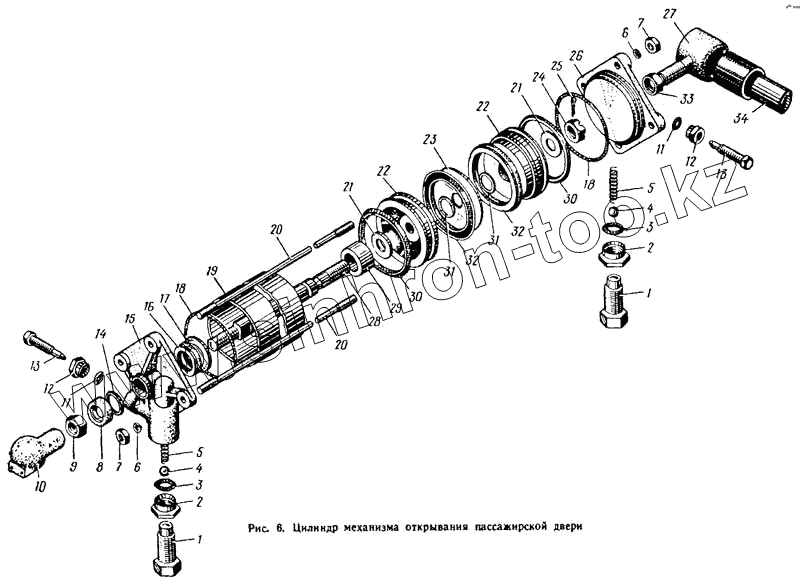

Каталог запасных частей к технике: ЛАЗ 695Н. Цилиндр механизма открывания пассажирской двери
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201448-П8 | 201448-П8 | Болт | |
| 201458-П8 | 201458-П8 | Болт М8-6gх25 | |
| 698-6108066 | 698-6108066 | Болт цилиндра откидной | |
| 221551-П8 | 221551-П8 | Винт | |
| 224629-П8 | 224629-П8 | Винт М6х25 | |
| 240817-П8 | 240817-П8 | Винт | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 695Б-3506090 | 695Б-3506090 | Винт | |
| 695Б-3506090 | 695Б-3506090 | Винт | |
| 695Н-6108254 | 695Н-6108254 | Винт | |
| 695Н-6108406 | 695Н-6108406 | Втулка защелки | |
| 695Н-6108246 | 695Н-6108246 | Выравниватель передний двери съемный | |
| 250462-П8 | 250462-П8 | Гайка М4 | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 250640-П8 | 250640-П8 | Гайка М20х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 695Н-6108226 | 695Н-6108226 | Дуга крыши | |
| 252573-П8 | 252573-П8 | Заклепка 4х10 | |
| 695Н-6108376 | 695Н-6108376 | Корпус фиксатора правый | |
| 695Н-6108374 | 695Н-6108374 | Корпус фиксатора в сборе | |
| 695Н-6108146 | 695Н-6108146 | Костыль | |
| 695Н-6108183 | 695Н-6108183 | Косынка | |
| 698-6108394-10 | 698-6108394-10 | Кронштейн защелки правый | |
| 698-6108236 | 698-6108236 | Кронштейн кожуха | |
| 695Н-6108209 | 695Н-6108209 | Кронштейн крепления дверных механизмов левый | |
| 695Н-6108208 | 695Н-6108208 | Кронштейн крепления дверных механизмов правый | |
| 695Н-6108201 | 695Н-6108201 | Кронштейн крепления пластины дверных механизмов левый в сборе | |
| 695Н-6108190 | 695Н-6108190 | Кронштейн крепления цилиндра | |
| 695Н-6108191 | 695Н-6108191 | Кронштейн крепления цилиндра в сборе | |
| 695Н-6108143 | 695Н-6108143 | Кронштейн управления створкой | |
| 695Н-6108140 | 695Н-6108140 | Кронштейн управления створкой в сборе | |
| 695Н-6208232 | 695Н-6208232 | Крышка кожуха дверных механизмов задняя | |
| 695Н-6208230 | 695Н-6208230 | Крышка кожуха дверных механизмов задняя в сборе | |
| 698-6108044 | 698-6108044 | Крышка цилиндра задняя | |
| 698-6108121 | 698-6108121 | Крышка цилиндра передняя левая в сборе | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 698-6108238 | 698-6108238 | Ось кожуха | |
| 698-6108364 | 698-6108364 | Ось фиксатора | |
| 260042-П8 | 260042-П8 | Палец | |
| 695Н-6108149 | 695Н-6108149 | Палец | |
| 695Н-6108402 | 695Н-6108402 | Палец защелки | |
| 695Н-6208188 | 695Н-6208188 | Пластина крепления дверных механизмов передняя в сборе | |
| 695Н-6108180-10 | 695Н-6108180-10 | Пластина крепления дверных механизмов передняя в сборе | |
| 695Н-6108221 | 695Н-6108221 | Пластина крепления передняя левая | |
| 698-6108389 | 698-6108389 | Пластина упора левая | |
| 698-6108388 | 698-6108388 | Пластина упора правая | |
| 695Н-6108204 | 695Н-6108204 | Пластина усилительная | |
| 698-6108368 | 698-6108368 | Пробка фиксатора | |
| 695М-3506124 | 695М-3506124 | Прокладка | |
| 698-6108187 | 698-6108187 | Прокладка | |
| 695Н-6108184 | 695Н-6108184 | Профиль направляющего ролика | |
| 695Н-6108156 | 695Н-6108156 | Профиль направляющий в сборе | |
| 695-6108077-Б | 695-6108077-Б | Пружина направляющего ролика передней двери | |
| 698-6108372 | 698-6108372 | Пружина фиксатора | |
| 698-6108408 | 698-6108408 | Пружина фиксатора | |
| 695Н-6108404 | 695Н-6108404 | Стержень | |
| 421068-П | 421068-П | Тройник проходной | |
| 695-3506285 | 695-3506285 | Труба | |
| 695Е-3506263 | 695Е-3506263 | Труба | |
| 697Е-3506143 | 697Е-3506143 | Труба | |
| 695-3506284 | 695-3506284 | Труба в сборе | |
| 695Е-3506262 | 695Е-3506262 | Труба в сборе | |
| 697Е-3506142 | 697Е-3506142 | Труба в сборе | |
| 695Н-6108216 | 695Н-6108216 | Угольник | |
| 695Н-6108224 | 695Н-6108224 | Угольник | |
| 305284-П | 305284-П | Угольник ввертный | |
| 698-6108406 | 698-6108406 | Угольник упорный | |
| 695Н-6108378 | 695Н-6108378 | Упор створки пассажирской двери | |
| 695Н-6101414 | 695Н-6101414 | Усилитель шкворня правый | |
| 695Н-6108360 | 695Н-6108360 | Фиксатор в сборе | |
| 695Н-6108392 | 695Н-6108392 | Фиксатор защелки в сборе | |
| 695М-3506123 | 695М-3506123 | Хомут | |
| 695М-3506122 | 695М-3506122 | Хомут в сборе | |
| 698-6108021-10 | 698-6108021-10 | Цилиндр дверной левый в сборе | |
| 252035-П8 | 252035-П8 | Шайба 4 | |
| 252155-П8 | 252155-П8 | Шайба 8 | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 252134-П8 | 252134-П8 | Шайба 6 пружинная | |
| 698-6108256 | 698-6108256 | Шайба пружинная | |
| 258038-П8 | 258038-П8 | Шплинт 3,2х16 | |
| 258053-П | 258053-П | Шплинт 4х25 | |
| 695Н-6108382 | 695Н-6108382 | Штифт фиксатора | |
| 421129-П29 | 421129-П29 | Штуцер проходной | |
| 695Н-6108228 | 695Н-6108228 | Элемент крыши передний | |
| 1 | 698-6108050 | Штуцер специальный | |
| 1 | 698-6108050 | Штуцер специальный | |
| 2 | 698-6108057 | Контргайка специальная | |
| 2 | 698-6108057 | Контргайка специальная | |
| 3 | 698-6108061 | Уплотнитель | |
| 3 | 698-6108061 | Уплотнитель | |
| 4 | 306207-П | Шарик 5/16" | |
| 4 | 306207-П | Шарик 5/16" | |
| 5 | 698-6108054 | Пружина | |
| 5 | 698-6108054 | Пружина | |
| 6 | 252134-П2 | Шайба 6 пружинная | |
| 7 | 250508-П8 | Гайка М6-6Н | |
| 8 | 698-6108106 | Колпачок | |
| 9 | 250514-П8 | Гайка М12х1,75 | |
| 10 | 698-6108126 | Болт поршня откидной | |
| 11 | 698-6108060 | Уплотнитель | |
| 11 | 698-6108060 | Уплотнитель | |
| 12 | 698-6108056 | Контргайка специальная | |
| 12 | 698-6108056 | Контргайка специальная | |
| 13 | 698-6108058 | Винт регулировочный | |
| 13 | 698-6108058 | Винт регулировочный | |
| 14 | 698-6108104 | Кольцо поршня уплотнительное | |
| 15 | 698-6108125 | Крышка цилиндра передняя | |
| 16 | 698-6108110 | Манжета | |
| 17 | 698-6108136 | Кольцо | |
| 18 | 698-6108096 | Кольцо корпуса цилиндра резиновое | |
| 19 | 698-6108092 | Корпус цилиндра | |
| 20 | 698-6108068 | Шпилька | |
| 21 | 252007 | Шайба 12 | |
| 21 | 252007-П8 | Шайба 12 | |
| 22 | 695Н-6108080 | Головка поршня | |
| 23 | 698-6108116 | Шайба | |
| 24 | 250959-П8 | Гайка | |
| 25 | 258039-П8 | Шплинт 3,2х20 | |
| 26 | 698-6108040-10 | Крышка цилиндра задняя правая в сборе | |
| 27 | 698-6108062 | Болт цилиндра откидной в сборе | |
| 28 | 698-6108100 | Поршень | |
| 29 | 698-6108112 | Втулка поршня | |
| 30 | 695-6108040-Б | Кольцо уплотнительное №2 | |
| 31 | 699А-2925147 | Кольцо | |
| 32 | 695М-6108019 | Манжета | |
| 33 | 250633-П8 | Гайка М14 | |
| 34 | 698-6108064 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
