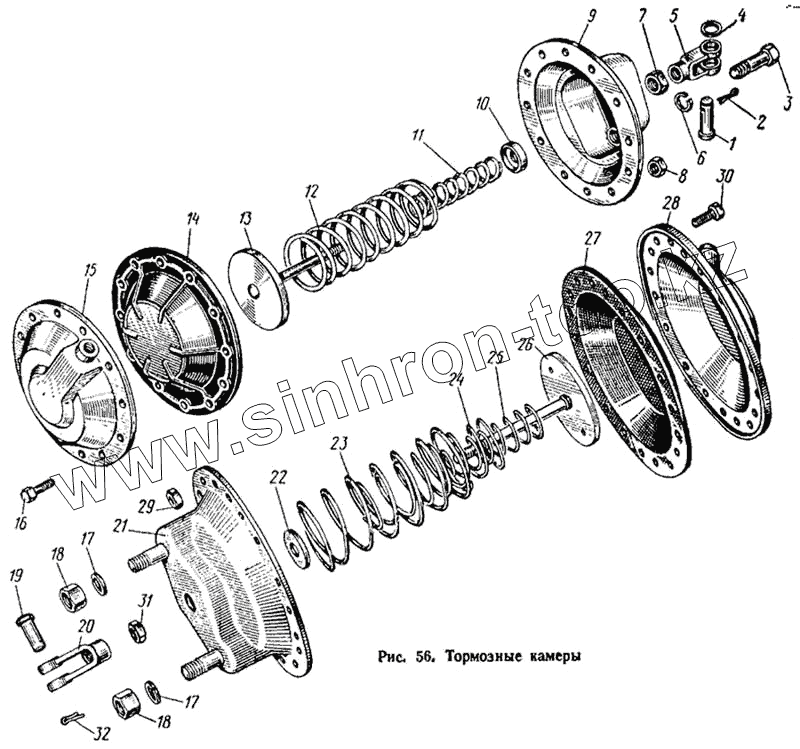

Каталог запасных частей к технике: ЛАЗ 695Н. Тормозные камеры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695Е-3519139 | 695Е-3519139 | Удлинитель | |
| 200-3513028 | 200-3513028 | Пробка-заглушка задней тормозной камеры | |
| 695Е-3519138 | 695Е-3519138 | Удлинитель в сборе | |
| 695Е-3519138 | 695Е-3519138 | Удлинитель в сборе | |
| 1 | 260088-П | Палец 12х38 | |
| 2 | 258053-П8 | Шплинт 4х25 | |
| 3 | 200367-П8 | Болт М12х45 | |
| 4 | 252007-П | Шайба 12 | |
| 5 | 120-3519060 | Вилка штока передней тормозной камеры | |
| 6 | 252137-П2 | Шайба 12 пружинная | |
| 7 | 250615-П8 | Гайка М12х1,25 | |
| 8 | 250510-П8 | Гайка М8-6Н | |
| 9 | 120-3519020 | Корпус передней тормозной камеры в сборе | |
| 10 | 120-3519058 | Шайба передней тормозной камеры уплотнительная | |
| 11 | 120-3519059 | Пружина уплотнительной шайбы передней тормозной камеры | |
| 12 | 123-3519054 | Пружина передней тормозной камеры | |
| 13 | 120-3519130 | Шток тормозной камеры в сборе | |
| 14 | 120-3519050 | Диафрагма передней тормозной камеры | |
| 15 | 120-3519040 | Крышка корпуса передней тормозной камеры в сборе | |
| 16 | 201456-П8 | Болт М8-6gх20 | |
| 17 | 252139-П2 | Шайба 16 пружинная | |
| 17 | 252139-П2 | Шайба 16 пружинная | |
| 18 | 250561-П29 | Гайка | |
| 18 | 250561-П29 | Гайка | |
| 19 | 260088-П52 | Палец | |
| 19 | 260088-П52 | Палец | |
| 20 | 200-3504055-Б | Вилка штока тормозной камеры | |
| 21 | 200Т-3519120-Б | Корпус задней тормозной камеры в сборе | |
| 22 | 200-3519036-Т | Шайба штока задней тормозной камеры уплотнительная | |
| 23 | 200-3519154 | Пружина задней тормозной камеры большая | |
| 24 | 200-3519157 | Пружина задней тормозной камеры малая | |
| 25 | 200-3519037 | Пружина уплотнительной шайбы штока тормозной камеры | |
| 26 | 200Т-3519130-А | Шток задней тормозной камеры в сборе | |
| 27 | 200-3519150-1 | Диафрагма задней тормозной камеры | |
| 28 | 200-3519140-Б | Крышка корпуса задней тормозной камеры в сборе | |
| 29 | 250511-П29 | Гайка | |
| 30 | 201476-П29 | Болт | |
| 31 | 311504-П29 | Гайка | |
| 31 | 311504-П29 | Гайка | |
| 32 | 258039-П29 | Шплинт 3,2х16 | |
| 32 | 258039-П29 | Шплинт 3,2х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
