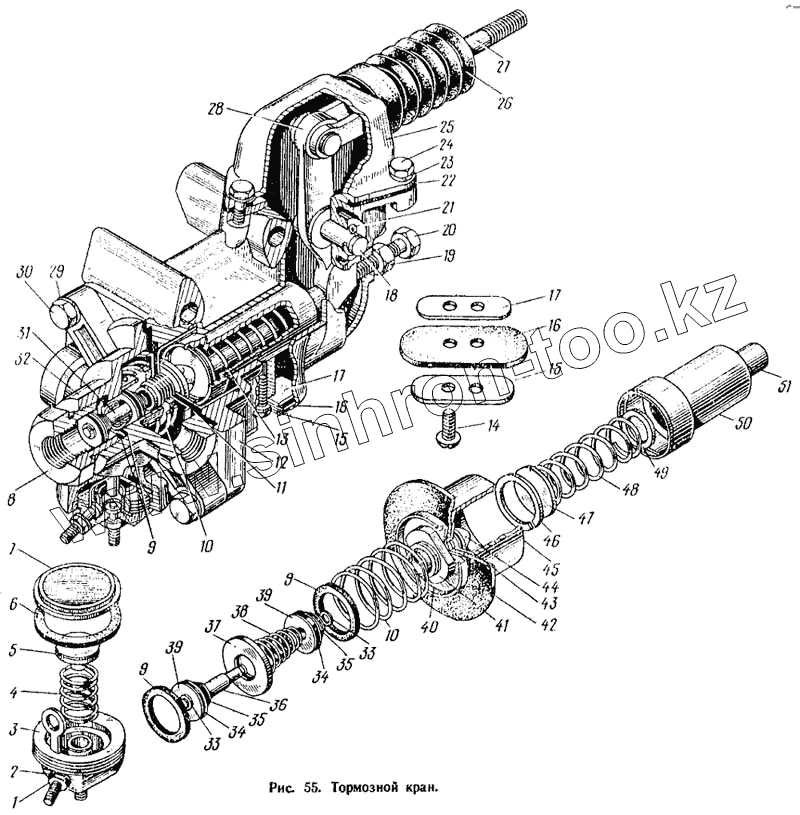

Каталог запасных частей к технике: ЛАЗ 695Н. Тормозной кран
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514239 | 130-3514239 | Кольцо седла клапана уплотнительное | |
| 201420-П8 | 201420-П8 | Болт М6х20 | |
| 252007-П | 252007-П | Шайба 12 | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 130-3514243 | 130-3514243 | Трубка стержня | |
| 695ЕЭ-3514164 | 695ЕЭ-3514164 | Стойка в сборе | |
| 695В-3514030 | 695В-3514030 | Раскос | |
| 695ЕЭ-3514168 | 695ЕЭ-3514168 | Пластина | |
| 695ЕЭ-3514168 | 695ЕЭ-3514168 | Пластина | |
| 695-5102480 | 695-5102480 | Косынка малая | |
| 695ЕЭ-3514166 | 695ЕЭ-3514166 | Стойка | |
| 1 | 250464-П29 | Гайка М5-6Н | |
| 2 | 252003-П29 | Шайба 5 | |
| 3 | 120-3720100 | Колодка контактная в сборе | |
| 4 | 120-3720092 | Пружина основания контакта | |
| 5 | 120-3720085 | Основание контакта включателя сигнала "стоп" с контактом в сборе | |
| 6 | 120-3720116 | Прокладка контактной колодки включателя сигнала «стоп» | |
| 7 | 120-3720095 | Диафрагма включателя сигнала «стоп» | |
| 8 | 130-3514217 | Пробка тормозного крана | |
| 9 | 127-3514237-А | Прокладка пробки тормозного крана уплотнительная | |
| 9 | 127-3515237-А | Прокладка седла клапана регулировочная | |
| 10 | 130-3514085 | Пружина диафрагмы тормозного крана возвратная | |
| 11 | 130-3514075-Б | Диафрагма тормозного крана в сборе | |
| 12 | 130Б-3614020-Б | Корпус тормозного крана | |
| 13 | 130-3514100-Б | Пружина тормозного крана уравновешивающая малая в сборе | |
| 14 | 440778-П8 | Винт | |
| 15 | 130-3514176 | Крышка выпускного отверстия тормозного крана | |
| 16 | 130-3514175 | Уплотнитель выпускного отверстия тормозного крана | |
| 17 | 130-3514177 | Прокладка крышки выпускного отверстия тормозного крана | |
| 18 | 130-3514146 | Ось малого рычага | |
| 19 | 250510-П8 | Гайка М8-6Н | |
| 20 | 301294-П8 | Болт регулировочный | |
| 21 | 258053-П | Шплинт 4х25 | |
| 22 | 130Б-3514023 | Прокладка корпуса тормозного крана | |
| 23 | 252134-П2 | Шайба 6 пружинная | |
| 24 | 201420-П8 | Болт М6х20 | |
| 25 | 130-3514023 | Крышка корпуса тормозного крана | |
| 26 | 130-3514275 | Чехол защитный | |
| 27 | 695ЕЭ-3504065-Б | Тяга тормозного клапана в сборе | |
| 28 | 130Б-3514143 | Рычаг тормозного крана | |
| 29 | 252135-П2 | Шайба 8 пружинная | |
| 30 | 201458-П8 | Болт М8-6gх25 | |
| 31 | 130-3514210-А2 | Клапан тормозного крана в сборе | |
| 32 | 130-3514032-Б | Крышка тормозного крана | |
| 33 | 250462-П2 | Гайка стержня | |
| 34 | 130-3514211 | Корпус клапана тормозного крана | |
| 35 | 130-3514285 | Шайба клапана тормозного крана малая | |
| 36 | 130-3514240-В | Стержень клапана тормозного крана | |
| 37 | 130-3514232 | Седло клапана тормозного крана впускное | |
| 38 | 127-3514238 | Пружина клапана тормозного крана | |
| 39 | 130-3514213 | Шайба клапана тормозного крана большая | |
| 40 | 130-3514091 | Шайба диафрагмы тормозного крана | |
| 41 | 130-3514219 | Гайка диафрагмы тормозного крана | |
| 42 | 130-3514080 | Диафрагма тормозного крана | |
| 43 | 130-3514236 | Прокладка выпускного седла клапана | |
| 44 | 130-3514235-Б | Седло клапана тормозного крана выпускное | |
| 45 | 130-3514067 | Направляющая диафрагмы тормозного крана | |
| 46 | 307710-П2 | Кольцо опорной шайбы стопорное | |
| 47 | 130-3514096 | Шайба малой уравновешивающей пружины опорная | |
| 48 | 130-3514101-Б | Пружина тормозного крана уравновешивающая малая | |
| 49 | 130-3514115-Б | Прокладка малой уравновешивающей пружины регулировочная | |
| 50 | 130-3514102-Б | Стакан уравновешивающей пружины малый | |
| 51 | 130-3514087 | Пятка стакана малой уравновешивающей пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
